XF3M-0615-1B

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 6pin 自然色 2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 7.1mm(长度)*6.4mm(高度)
供应商型号: XF3M-0615-1B
供应商: 国内现货
标准整包数: 1500

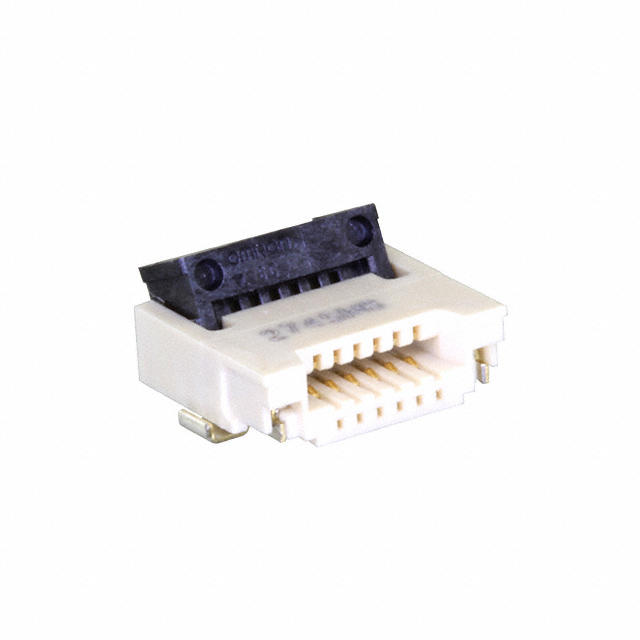

OMRON/欧姆龙 FFC/FPC连接器 XF3M-0615-1B

XF3M-0615-1B概述


    产品简介


    产品概述
    XF3M是一款用于FPC(柔性印刷电路板)和FFC(柔性扁平电缆)连接的旋转式锁紧式连接器。该系列提供两种不同的接触点布局:双侧接触点和单侧接触点(上部),以满足不同应用的需求。产品分为0.5毫米和1.0毫米两种间距版本,分别适用于高密度连接需求和较宽松的安装条件。连接器具有改进的插入机制,确保FPC/FFC电缆的良好插入体验,并通过独特的锁紧感觉来确认正确的连接状态。
    主要功能
    - 改良的插入机制:提高FPC/FFC电缆的插入便利性。
    - 可靠的锁紧机制:提供“咔嗒”声反馈,确认连接可靠。
    - 材料选择:提供镀金或镀锡接触件,以适应不同的应用场景和成本要求。
    - 多样化的型号:包括多种引脚数量的选择,以匹配各种电路设计需求。
    应用领域
    XF3M系列广泛应用于移动设备、医疗设备、工业自动化系统等需要高可靠性连接的应用场景中。它们特别适合于需要紧凑布局和稳定信号传输的场合。

    技术参数


    电气特性
    - 额定电流:0.5安培(AC/DC)
    - 额定电压:50伏特(AC/DC)
    - 接触电阻:最大50毫欧(在20毫伏直流最大值和100毫安最大值下)
    - 绝缘电阻:最小100兆欧(在250伏直流下)
    - 耐压强度:250伏交流电1分钟(泄漏电流最大值1毫安)
    工作环境
    - 工作温度范围:-30°C至85°C(无结冰或凝露)
    - 环境要求:无卤素,符合RoHS标准
    - 机械特性
    - 插拔寿命:镀金版本20次,镀锡版本10次
    材料和表面处理
    - 外壳材料:LCP树脂(UL94 V-0等级),自然色和灰色
    - 滑块材料:LCP树脂(UL94 V-0等级),黑色
    - 接触件材料:弹簧铜合金镍基底镀层(1.5微米);接触件镀层厚度为闪镀金(金镀层)和1微米的锡镀层

    产品特点和优势


    独特功能和优势
    1. 双侧接触点:提供更高的连接可靠性,适用于高密度布线。
    2. 单侧接触点(上部):方便在有限空间内进行布线。
    3. 镀金和镀锡选项:根据应用场景提供不同的防腐蚀和耐磨性能。
    4. 改进的锁紧机制:提供明确的锁紧反馈,确保长期稳定的连接。
    5. 兼容性:多种引脚数选择,易于集成到不同规模的电路设计中。

    应用案例和使用建议


    应用案例
    XF3M连接器通常用于便携式设备如智能手机、平板电脑中,特别是在需要高密度布线且空间受限的情况下。此外,在某些医疗设备中也经常可以看到它的身影,因为这些设备需要高度可靠且体积小巧的连接方式。
    使用建议
    - 在安装时确保FPC/FFC电缆平整地插入连接器,以避免损坏接触件。
    - 定期检查连接器,特别是接触区域是否有磨损或腐蚀迹象,以便及时更换或修复。
    - 根据应用的具体需求选择合适的引脚数和镀层材质,以达到最佳效果。

    兼容性和支持


    兼容性
    XF3M连接器可以与大多数常见的FPC和FFC电缆相兼容。在组装过程中,确保所选电缆的厚度符合规范,一般为0.3毫米。
    支持和服务
    OmrOn公司为其产品提供全面的技术支持,包括但不限于安装指南、故障排查手册和技术咨询服务。同时,对于购买的产品,厂家承诺提供一年的质量保证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入后连接不牢固 | 确保电缆正确对齐并完全插入直至锁紧感。 |
    | 触点间出现异常噪音 | 检查接触件是否有灰尘或异物附着,并清理。 |
    | 长时间使用后信号质量下降 | 更换接触件或整个连接器,考虑使用镀金版本以增加耐用性。|

    总结和推荐


    综合评估
    XF3M系列旋转式锁紧连接器以其优良的设计和多种配置选项,成为电子设备中关键组件的理想选择。无论是在高密度布线还是空间受限的应用场景中,这款连接器都能提供稳定的连接和卓越的可靠性。
    推荐使用
    我们强烈推荐XF3M连接器用于需要高密度连接、稳定性强以及体积紧凑的设备。它不仅具备出色的电气性能,而且在安装和维护方面也非常方便,能够为各类设备带来显著的性能提升。

XF3M-0615-1B参数

参数
端接 焊盘
间距 500μm
针脚数 6pin
连接器/触头类型 底部
板上高度 2mm
额定电流 500mA
触头镀层
外壳颜色 自然色
扁平柔性类型 FFC,FPC
长*宽*高 7.1mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF3M-0615-1B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M-0615-1B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M-0615-1B XF3M-0615-1B数据手册

XF3M-0615-1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
