G9KB-1A DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: 3974654
供应商: 海外现货
标准整包数: 1

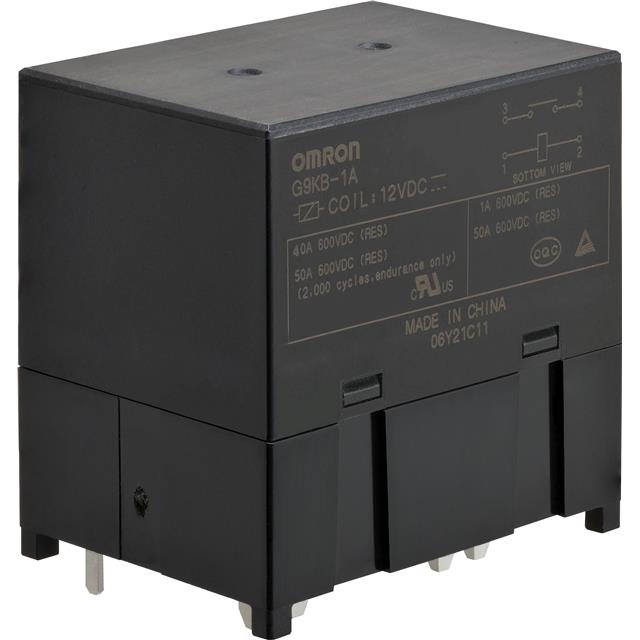

OMRON/欧姆龙 其他继电器 G9KB-1A DC12

G9KB-1A DC12概述

    G9KB PCB Power Relays

    产品简介


    G9KB系列PCB功率继电器是一款适用于高直流电压和大电流环境的高性能继电器。它采用双向开关设计,标准型号额定电压最高可达600VDC,最大负载电流为50A;而高容量型号则可达到800VDC,最大负载电流为100A。这类继电器广泛应用于储能系统、电动汽车充电、家用直流电器及V2X(车辆到电网)等能源管理和电力传输系统中。

    技术参数


    - 最大切换电压:标准型号为600VDC,高容量型号为800VDC
    - 额定负载电流:标准型号为50A,高容量型号为100A
    - 工作环境温度:最高可达85°C
    - 接触间距:不小于3.6mm
    - 初始接触电阻:≤5mΩ
    - 认证:通过UL60947-4-1和EN61810-10认证

    产品特点和优势


    - 高可靠性:适用于高电压、大电流环境,具有优秀的接触稳定性和耐用性。
    - 双向开关:设计使得在不同电压极性下均能可靠切换。
    - 低接触电阻:初始接触电阻不超过5mΩ,保证高效能电流通路。
    - 环保材料:不含镉的银合金触点材料,保证长期使用的安全和稳定性。
    - 高防护等级:满足相关国际和国家标准,具备出色的绝缘耐压能力和抗冲击能力。

    应用案例和使用建议


    - 储能系统:G9KB系列继电器广泛应用于电池储能系统,提供可靠的电路保护。
    - 电动汽车充电:其高电压和大电流特性使其成为电动车充电桩的理想选择。
    - 家用直流电器:适用于需要高电压和高电流的应用,例如家庭太阳能发电系统。
    - V2X系统:G9KB系列可实现车辆到电网或车辆之间的电力传输,满足新能源汽车的需求。
    使用建议:
    - 确保安装间隙符合要求,避免过热风险。
    - 避免在恶劣环境下使用,以免影响产品性能和寿命。
    - 使用推荐的二极管连接方式,确保电压稳定和电路保护。

    兼容性和支持


    - 兼容性:与其他标准尺寸的PCB安装兼容,适用于大多数工业控制系统和电气装置。
    - 支持:厂家提供详细的技术文档和售后服务,确保客户在使用过程中能够得到及时的技术支持。

    常见问题与解决方案


    - Q1: 继电器在低温环境下运行效果不佳。
    - 解决方案: 确保环境温度不低于-40°C,并在必要时增加辅助加热措施。
    - Q2: 在高频切换条件下继电器故障率较高。
    - 解决方案: 按照推荐频率进行切换,并定期进行维护检查。
    - Q3: 高温环境下继电器性能下降。
    - 解决方案: 确保散热良好,使用散热片或其他冷却装置以维持正常工作温度。

    总结和推荐


    G9KB系列PCB功率继电器凭借其高电压、高电流承载能力和广泛的认证,在储能系统、电动汽车充电和家用直流电器等应用中展现出卓越的性能和可靠性。强烈推荐在高电压和大电流环境下使用此系列继电器,特别是对安全性和长期稳定性有严格要求的应用场合。

G9KB-1A DC12参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
包装方式 托盘

G9KB-1A DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9KB-1A DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9KB-1A DC12 G9KB-1A DC12数据手册

G9KB-1A DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 378.5649
5+ ¥ 371.8048
10+ ¥ 371.8048
20+ ¥ 371.8048
库存: 27
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 378.56
