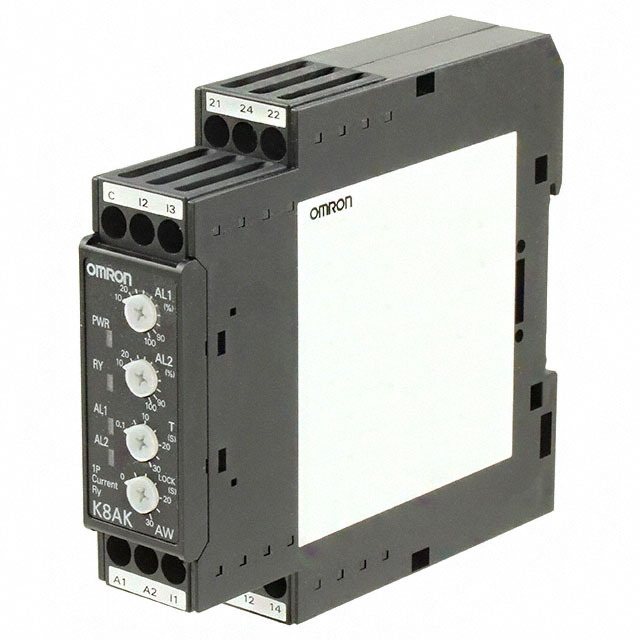

K8AK-AW3 100-240VAC

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-AW 系列, 用于电流监测, 单刀双掷, DIN 导轨安装
供应商型号: K8AK-AW3-230
供应商: TME
标准整包数: 1
OMRON/欧姆龙 其他工具 K8AK-AW3 100-240VAC

K8AK-AW3 100-240VAC概述


    产品简介


    K8AK-AW系列过电流/欠电流继电器是专为工业设施和设备设计的电流监控装置。它们能够同时监测过电流和欠电流情况,具备单独设置和输出控制的功能。这些继电器可与商用CT(二次侧电流范围为0到1 A或0到5 A)配合使用,并提供手动复位和自动复位两种模式。启动锁定时间和操作时间可以单独设置,此外还配备两组SPDT触点,适用于电阻负载(最大5 A,250 VAC)。该产品广泛应用于工业自动化、能源管理和各类机械设备监控等领域。

    技术参数


    - 输入范围:
    - K8AK-AW1:0至20 mA AC/DC
    - K8AK-AW2:0.1至1 A AC/DC,0.5至5 A AC/DC
    - K8AK-AW3:10至100 A AC,20至200 A AC
    - 额定电压:
    - AC/DC 24 V
    - 100至240 VAC
    - 功率消耗:
    - 24 VAC/DC:2.0 VA/1.1 W max.
    - 100至240 VAC:4.6 VA max.
    - 操作值设置范围:
    - K8AK-AW1:2至20 mA AC/DC,10至100 mA AC/DC,50至500 mA AC/DC
    - K8AK-AW2:0.1至1 A AC/DC,0.5至5 A AC/DC
    - K8AK-AW3:10至100 A AC,20至200 A AC
    - 工作温度范围:
    - 操作温度:−20至60°C
    - 存储温度:−25至65°C
    - 相对湿度范围:
    - 操作湿度:25%至85%
    - 存储湿度:25%至85%

    产品特点和优势


    K8AK-AW系列继电器的独特功能包括:
    - 同时监测过电流和欠电流的能力。
    - 支持手动和自动复位功能。
    - 灵活的操作设置,如启动锁定时间和操作时间设置。
    - 高可靠性与稳定性,适用于多种工业环境。
    这些特性使其在工业自动化和设备保护方面具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    K8AK-AW系列继电器常用于以下场景:
    - 工业设施的电流监控系统,以保护设备免受过载和短路的影响。
    - 能源管理系统的电流保护装置,确保电力供应的稳定性和安全性。
    使用建议
    1. 安装位置选择:确保继电器安装在一个通风良好且无直接阳光照射的位置。
    2. 配线建议:使用推荐的端子螺丝扭矩,避免连接错误或损坏。
    3. 测试运行:在正式投入使用前,进行一系列的测试运行,确保继电器在不同条件下的可靠性和准确性。

    兼容性和支持


    K8AK-AW3需要搭配OMRON K8AC-CT200L电流互感器(CT)使用,不可直接输入电流。其他型号可以直接输入电流。厂商提供了详尽的技术支持和维护信息,用户可以在遇到问题时随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:继电器无法正常工作。
    - 解决方法:检查电源连接是否正确,确认输入电流是否在设定范围内。
    2. 问题:报警指示灯闪烁。
    - 解决方法:查看当前电流是否超过了设定值,必要时重新调整设置。
    3. 问题:复位按钮不起作用。
    - 解决方法:确认继电器是否处于自动复位模式,如果是手动模式,则需要按要求关闭电源1秒以上进行复位。

    总结和推荐


    综上所述,K8AK-AW系列继电器凭借其多功能性、高精度和广泛的适用范围,在工业电流监控领域表现出色。该系列产品不仅能满足各种应用场景的需求,还具备优异的可靠性与稳定性。因此,我们强烈推荐该系列产品给那些需要高度精确和可靠的电流监控解决方案的企业和项目。

K8AK-AW3 100-240VAC参数

参数
长*宽*高 100mm*22.5mm*90mm
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 盒装

K8AK-AW3 100-240VAC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AK-AW3 100-240VAC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K8AK-AW3 100-240VAC K8AK-AW3 100-240VAC数据手册

K8AK-AW3 100-240VAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
