首页  >  产品百科  >  G7J-4A-B AC200/240

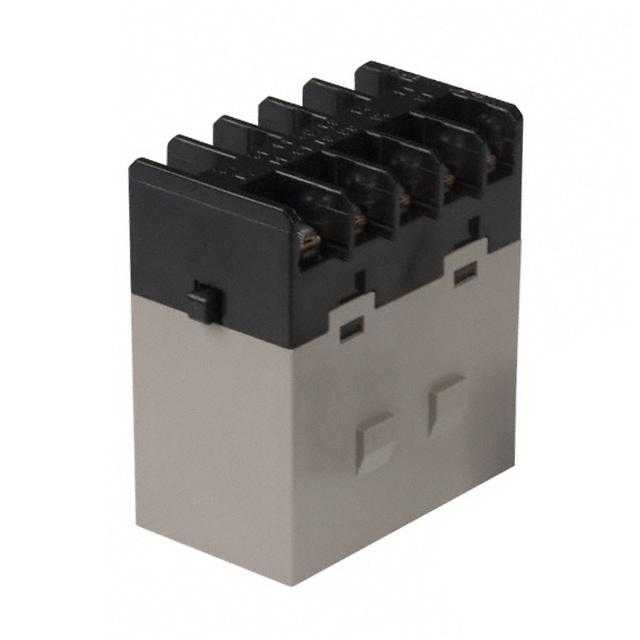

G7J-4A-B AC200/240

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G7J系列, 240V 交流线圈电压, 切换电流25A, 4 刀单掷 - 常开
供应商型号: 6840090
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7J-4A-B AC200/240

G7J-4A-B AC200/240概述


    产品简介


    G7J系列继电器是欧姆龙(Omron)生产的一款高容量、高耐压多极继电器,主要用于像接触器一样的负载切换。该继电器适用于电机负载、电阻负载和电感负载等多种场合。它的设计特点使其能够有效地提高电路切换的功率,同时保证在电压瞬间下降时也能可靠工作。

    技术参数


    - 接触形式:包括4PST-NO(4个单刀双掷)、3PST-NO/SPST-NC(3个单刀双掷和1个单刀单掷)和DPST-NO/DPST-NC(2个双刀双掷)。
    - 端子类型:包括PCB终端(焊板式)、螺钉终端(Screw terminals)和快速连接终端(Tab terminals)。
    - 触点结构:包括单触点和叉状触点。
    - 额定电压:包括24V DC、50V DC、100V DC、200V AC至240V AC。
    - 接触额定值:最高可承受25A电流。
    - 绝缘电阻:最小1000MΩ(施加500V DC)。
    - 耐压强度:4000V AC 1分钟。
    - 冲击和振动抵抗力:在各种条件下均能正常工作。
    - 环境温度:工作范围为-25°C至60°C。

    产品特点和优势


    - 最大切换功率:采用微型铰链设计,提高了开关功率,适用于各种电机负载和电阻、电感负载。
    - 抗瞬态电压波动:可以承受高达50%的额定电压瞬时波动而不会发生触点抖动。
    - 高介电强度:可在不同极性的触点之间承受超过4kV的电压,且具备良好的防火焰特性(UL94V-0认证)。
    - 标准认可:符合UL和CSA的安全标准。

    应用案例和使用建议


    - 应用实例:应用于空调压缩机、加热控制器、电动工具和工业控制设备等领域。
    - 使用建议:确保在安装和接线时严格遵循手册中的指示。对于微小负载,建议使用带有分叉触点的继电器以避免误动作。避免在通电状态下使用测试按钮进行负载切换。

    兼容性和支持


    - 兼容性:该继电器与多种终端类型兼容,可以根据需求选择合适的终端。需单独购买W支架用于安装。
    - 支持:制造商提供技术支持,确保产品在整个使用周期内都能保持最佳状态。

    常见问题与解决方案


    - 问题1:继电器无法启动。
    - 解决方案:检查供电电压是否符合要求,确保连接正确无误。
    - 问题2:继电器在使用过程中出现异常发热。
    - 解决方案:检查是否超载或安装环境温度过高,必要时采取散热措施。

    总结和推荐


    G7J系列继电器以其高可靠性、耐用性和广泛的适用性成为众多工业控制应用的理想选择。无论是从技术规格还是从实际应用角度来看,该产品都表现出色。考虑到其多功能性和优良的设计,强烈推荐在需要高功率切换的场合使用该继电器。

G7J-4A-B AC200/240参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 51.5mm*34.5mm*64mm
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售

G7J-4A-B AC200/240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7J-4A-B AC200/240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7J-4A-B AC200/240 G7J-4A-B AC200/240数据手册

G7J-4A-B AC200/240封装设计

查看详情并下载
Symbol
Footprint
3D Model
