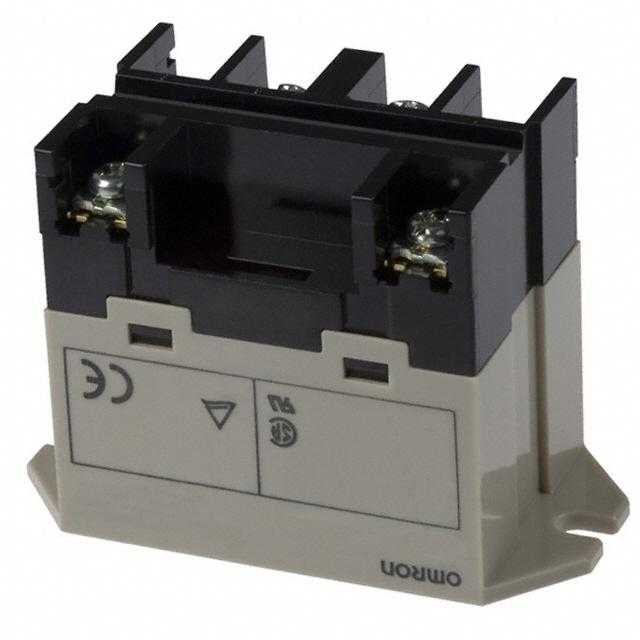

G7L-2A-B-J-CB DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装,螺纹安装 52.5mm*33.5mm*53mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7L-2A-B-J-CB DC12

G7L-2A-B-J-CB DC12概述

    G7L Power Relay

    产品简介


    G7L Power Relay 是一款高容量、高介电强度的继电器,专为应对短暂电压下降的情况设计。它适用于多种电子控制系统,特别适合用于开关电源、电机控制和其他需要高可靠性开关的应用场合。

    技术参数


    - 型号:G7L-1A-T, G7L-1A-B, G7L-2A-T, G7L-2A-B 等
    - 额定电压范围:AC: 12V 至 240V; DC: 6V 至 100V
    - 最大切换电流:30A (交流阻性负载), 25A (交流感性负载)
    - 最大切换电压:250VAC
    - 工作温度范围:-25°C 至 60°C
    - 额定负载:交流阻性负载 30A / 220VAC, 交流感性负载 25A / 220VAC
    - 工作频率:1,800 次/小时(机械),100,000 次/小时(电气)
    - 绝缘电阻:1,000 MΩ 最小
    - 耐压强度:4,000 VAC(线圈对触点),2,000 VAC(同极触点间),10,000 VAC(线圈对触点)

    产品特点和优势


    - 耐瞬时电压跌落:在高达额定电压50%的电压跌落情况下,不会发生接触抖动。
    - 宽范围AC激活线圈:能够处理100V 至 120V 或 200V 至 240V 的电压,频率在50Hz 或 60Hz。
    - 小型化设计:尽管体积小巧,但能够承受大电流负载,尤其适用于电感负载。
    - 材料阻燃:所有绝缘材料均采用符合UL94V-0标准的阻燃材料。
    - 多种接线方式:提供快速连接、螺丝和PCB端子选项,以及DIN轨道安装。
    - 安全设计:接触间隙为3毫米,确保操作安全。
    - 认证合规:符合UL、CSA、TUV及IEC950标准。

    应用案例和使用建议


    G7L Power Relay 广泛应用于压缩机、加热控制器、电动工具、热水器、洗衣机、复印机等设备的控制电路中。具体应用包括:
    - 压缩机和加热器控制器:保证稳定可靠的启停控制。
    - 电机控制:适用于各种电机的启动和停止。
    - 电源控制器:广泛应用于热水加热系统。
    - 照明控制器:确保灯具的稳定开关控制。
    - 不间断电源(UPS):在断电时提供稳定供电。
    使用建议:
    - 在应用中,根据负载类型选择合适的额定电流和电压等级。
    - 注意安装方向,以避免性能降低。
    - 确保足够的散热空间,防止过热影响性能。

    兼容性和支持


    - 兼容性:G7L Power Relay 可以与各种电子元器件或设备配套使用,且提供了多种安装和接线方式。
    - 支持服务:厂商提供了详细的技术手册和售后服务,可针对特定问题提供技术支持。

    常见问题与解决方案


    - Q: 接触电阻过高?
    - A: 检查触点是否清洁,必要时进行更换。
    - Q: 切换频率超出额定值?
    - A: 减少切换次数,确保在额定范围内使用。
    - Q: 安装方向不当导致性能降低?
    - A: 请按照手册指示正确安装。

    总结和推荐


    G7L Power Relay 是一款高性能、高可靠性的继电器,具有广泛的应用范围和显著的优势。对于需要高可靠性和稳定性的应用场合,这款产品是理想的选择。我们强烈推荐此产品给需要高效开关控制解决方案的工程师和技术人员。

G7L-2A-B-J-CB DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 52.5mm*33.5mm*53mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装

G7L-2A-B-J-CB DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-B-J-CB DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-B-J-CB DC12 G7L-2A-B-J-CB DC12数据手册

G7L-2A-B-J-CB DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
