首页  >  产品百科  >  XF2B-3945-31A

XF2B-3945-31A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 300μm 39pin 自然色 2.1mm FPC 200mA 金 底部 贴片安装 13.6mm(长度)*5.5mm(高度)
供应商型号: XF2B-3945-31A
供应商: 国内现货
标准整包数: 1500

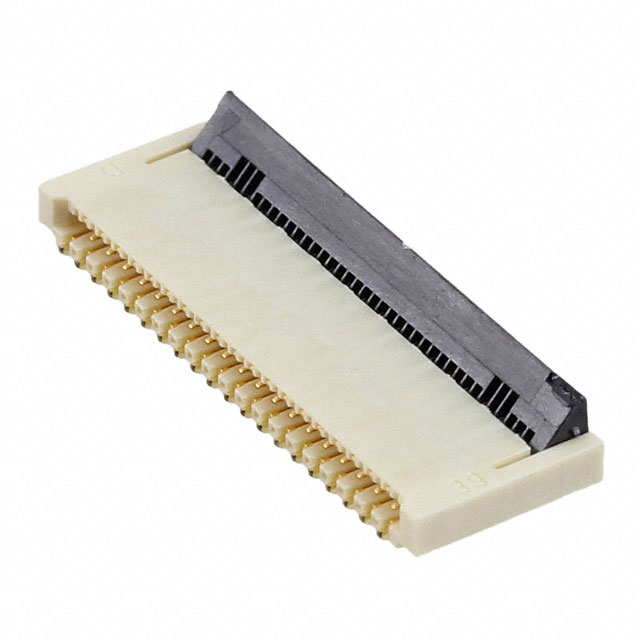

OMRON/欧姆龙 FFC/FPC连接器 XF2B-3945-31A

XF2B-3945-31A概述


    产品简介


    XF2B是一款专为柔性印刷电路板(FPC)设计的旋转式锁扣连接器。其独特的0.3毫米间距的双面接触设计使其适用于多种高密度电路板应用。XF2B连接器广泛应用于消费电子、工业自动化、通信设备等多个领域,是现代电子产品中不可或缺的关键组件。

    技术参数


    - 额定电流: 0.2 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: 50 mΩ最大值(在20 mV DC最大值、100 mA最大值条件下)
    - 绝缘电阻: 100 MΩ最小值(在250 V DC条件下)
    - 耐压强度: 250 V AC持续1分钟(泄漏电流:1 mA最大值)
    - 插入耐久性: 20次
    - 工作温度范围: -30°C至85°C(无冰霜或冷凝条件)

    产品特点和优势


    1. 旋转式锁扣机制:提供更可靠的机械固定,增强了连接器在使用过程中的稳定性。
    2. 宽模塑壁设计:允许在电路板设计时有更大的自由度,减少布局冲突的可能性。
    3. 双面接触设计:减少了零部件的数量,降低了制造成本,同时也提高了连接器的可靠性。
    4. 环保材料:符合RoHS标准,不含卤素,更加环保。
    5. 金镀层触点:0.15 μm的金镀层保证了长时间的稳定性和低接触电阻。

    应用案例和使用建议


    XF2B连接器可以广泛应用于各种需要高密度、小型化连接器的应用场景,如智能手机、平板电脑、智能穿戴设备、医疗设备等。在实际应用中,我们建议:
    - 在设计电路板时充分利用XF2B的宽模塑壁特性,以便于实现更灵活的设计布局。
    - 在组装过程中注意保持金镀层触点的清洁,以确保最佳的电接触性能。
    - 定期检查连接器的工作状态,以确保长期的稳定性和可靠性。

    兼容性和支持


    XF2B连接器具有广泛的兼容性,可与多种柔性印刷电路板(FPC)配合使用。OMRON公司提供全方位的技术支持,包括设计咨询、样品试制及后期维护服务,确保用户能够顺利地集成和使用该产品。

    常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 检查连接器的金镀层是否干净,必要时重新清洁。
    - 问题2: 插入耐久性不足
    - 解决方案: 确认插入次数是否超过20次,若超过应更换新的连接器。
    - 问题3: 绝缘电阻降低
    - 解决方案: 检查电路板的绝缘性能,确保其处于正常状态。

    总结和推荐


    总体而言,XF2B是一款高性能、高可靠性的柔性印刷电路板连接器,特别适合于要求小型化、高密度连接的应用场景。其出色的机械性能、可靠的电气性能以及环保的设计理念使得XF2B在市场上具备显著的竞争优势。我们强烈推荐XF2B连接器作为相关应用的最佳选择之一。

XF2B-3945-31A参数

参数
触头镀层
端接 焊盘
针脚数 39pin
间距 300μm
连接器/触头类型 底部
额定电流 200mA
外壳颜色 自然色
扁平柔性类型 FPC
板上高度 2.1mm
长*宽*高 13.6mm(长度)*5.5mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XF2B-3945-31A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2B-3945-31A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2B-3945-31A XF2B-3945-31A数据手册

XF2B-3945-31A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 3.068
库存: 29200
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 4602
直接购买
加入购物车
