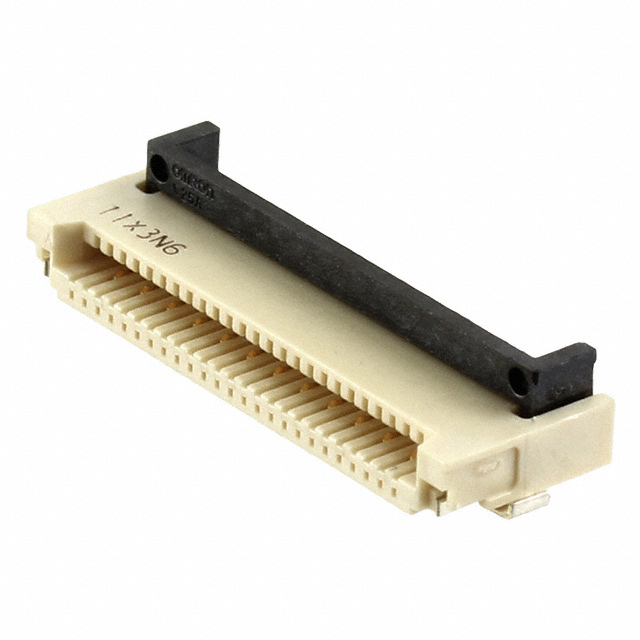

XF3M(1)-1215-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 1mm间距12p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: J-OMRO-0122921
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-1215-1B-R100

XF3M(1)-1215-1B-R100概述

    XF3M Rotary Backlock Connector 技术手册

    产品简介


    XF3M Rotary Backlock Connector 是一种适用于柔性印刷电路板(FPC)/柔性扁平电缆(FFC)的高可靠性连接器。该系列连接器具有0.5毫米和1.0毫米两种不同的接触间距,并提供双面接触或上表面接触两种选择。产品通过旋转型锁紧结构提升了FPC/FFC电缆的插入性能,并能确保连接的稳定性,提供了“确定连接”的明确感觉。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大50 mΩ(在最大20 mV DC、100 mA条件下)
    - 绝缘电阻:最小100 MΩ(在250 V DC条件下)
    - 耐压:250 V AC持续1分钟(漏电流最大1 mA)
    - 插拔次数:金镀层20次,锡镀层10次
    - 工作温度范围:−30°C至85°C(无结霜或冷凝)
    材料与电镀
    - 外壳材料:LCP树脂(UL94 V-0),自然色或灰色
    - 滑动件材料:LCP树脂(UL94 V-0),黑色
    - 接触材料:弹簧铜合金/镍基底(1.5 μm)
    - 镀层:金镀层/1 μm锡镀层

    产品特点和优势


    1. 旋转型锁紧结构:简化FPC/FFC的插入操作,确保稳定连接。
    2. 多种型号可选:0.5 mm和1.0 mm接触间距,双面或单面上表面接触。
    3. 绿色环保:符合RoHS标准,且采用低卤素材料,减少环境影响。
    4. 高可靠性:确保连接器在恶劣环境下也能保持稳定的电气性能。

    应用案例和使用建议


    XF3M Rotary Backlock Connector 广泛应用于消费电子、移动设备、计算机外设等场合。例如,在智能手表或平板电脑中,用于连接主板和显示屏幕。为了确保最佳性能,建议在安装时注意以下几点:
    - 确保FPC/FFC的厚度为0.3 mm。
    - 检查连接器是否正确安装并锁定到位。
    - 避免在连接器周围施加过大的力,以防止损坏。

    兼容性和支持


    XF3M Rotary Backlock Connector 具有广泛的兼容性,可以轻松与各种FPC/FFC电缆配对使用。对于特定的应用需求或技术支持问题,建议联系OMRON代表获取更详细的信息和指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔次数有限制吗? | 金镀层20次,锡镀层10次 |
    | 如何检查连接器是否已正确安装? | 旋转锁紧后听到明显的“咔嚓”声即可确认 |

    总结和推荐


    XF3M Rotary Backlock Connector 的旋转型锁紧结构提供了卓越的插入性能和稳定性,是各种应用场合的理想选择。其高可靠性和环保特性使其在市场上具有强大的竞争力。因此,我们强烈推荐这款产品给需要高效、稳定的FPC/FFC连接解决方案的客户。

XF3M(1)-1215-1B-R100参数

参数
端接 焊盘
间距 1mm
连接器/触头类型 -
触头镀层
针脚数 12pin
板上高度 -
扁平柔性类型 -
外壳颜色 自然色
额定电流 500mA
长*宽*高 16.6mm(长度)*6.4mm(高度)
安装方式 贴片安装
包装方式 散装
