首页  >  产品百科  >  G7SA-2A2B DC12

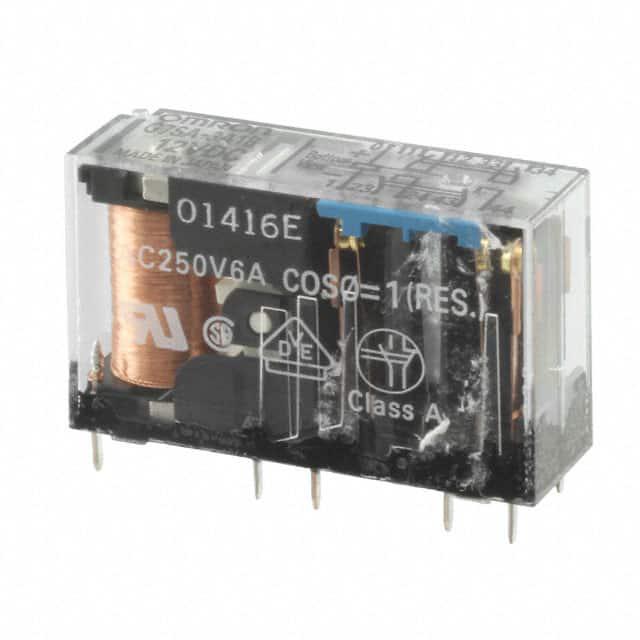

G7SA-2A2B DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 安全继电器, 12V
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7SA-2A2B DC12

G7SA-2A2B DC12概述


    产品简介


    G7SA系列继电器是欧姆龙公司推出的一款紧凑型继电器,适用于符合EN标准的应用。它具备强迫导向接触器,确保了安全性,能够避免危险机器状态的发生。该系列继电器有四极和六极两种配置,广泛应用于各种工业控制系统中。

    技术参数


    | 参数 | 规格 |

    | 继电器额定电压(VDC) | 12, 18, 21, 24, 48, 110 |
    | 额定电流(mA) | 30, 20, 17.1, 15, 7.5, 3.8(12VDC时) |
    | 最大电压(V) | 110%(12VDC时),约360V |
    | 功率消耗(mW) | 约360(12VDC时) |
    | 接触电阻(最大) | 100 mΩ |
    | 操作时间(ms) | 20 ms(最大) |
    | 响应时间(ms) | 10 ms(最大) |
    | 释放时间(ms) | 20 ms(最大) |
    | 绝缘电阻(最小) | 1,000 MΩ |
    | 介电强度(VAC) | 4,000(线圈对接触端子,不同极性接触端子间),2,500(同一极性接触端子间) |

    产品特点和优势


    G7SA系列继电器的主要优势在于其强迫导向接触器设计,能够有效防止因单个接触点焊接导致的安全问题。此外,其内置的强制导向接触系统符合EN 50205 Class A标准,并通过VDE认证,确保了更高的可靠性。其独特的Push-In Plus终端插座能够显著减少布线时间(相较于传统螺丝终端减少60%)。这些特点使其在需要高可靠性的工业环境中具有较强的市场竞争力。

    应用案例和使用建议


    G7SA系列继电器常用于机器设备的互锁电路中,帮助避免危险机器状态。例如,在机械设备的防护门关闭前,系统会自动断开电源以确保安全。在实际使用过程中,需要注意以下几点:
    - 环境适应性:确保继电器的工作温度在-40°C到+85°C之间,湿度控制在5%至85%范围内。
    - 安装注意事项:在进行布线时要严格按照说明书操作,避免插入不当导致接触不良。

    兼容性和支持


    G7SA系列继电器可以与多种型号的插座(如P7SA系列)配合使用,具有良好的兼容性。厂家提供了详细的技术文档和用户指南,同时提供在线技术支持服务,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. Q: 如何正确插入扁平头螺丝刀?
    - A: 确保螺丝刀完全插入到释放孔底部,且不应倾斜或扭转。

    2. Q: 继电器在高温环境下如何降低载流能力?
    - A: 在温度高于70°C时,需每增加1°C减少0.1A的载流能力;而在40°C以上时,每增加1°C减少0.27A的载流能力。

    总结和推荐


    G7SA系列继电器凭借其出色的可靠性、快速布线能力和广泛的适用范围,在工业自动化和机械设备安全防护方面具有显著优势。强烈推荐在需要高可靠性且对安全要求严格的环境中使用。如果您需要一个稳定可靠的继电器解决方案,G7SA系列将是您的理想选择。

G7SA-2A2B DC12参数

参数
继电器类型 安全继电器
开关功能 -
长*宽*高 40mm*13mm*24mm
通用封装 DIP
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 管装

G7SA-2A2B DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7SA-2A2B DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7SA-2A2B DC12 G7SA-2A2B DC12数据手册

G7SA-2A2B DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
