首页  >  产品百科  >  G6CK-2114P-US-DC3

G6CK-2114P-US-DC3

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20mm*15mm*10mm
供应商型号: 39-G6CK-2114P-USDC3-ND
供应商: Digi-Key
标准整包数: 1000

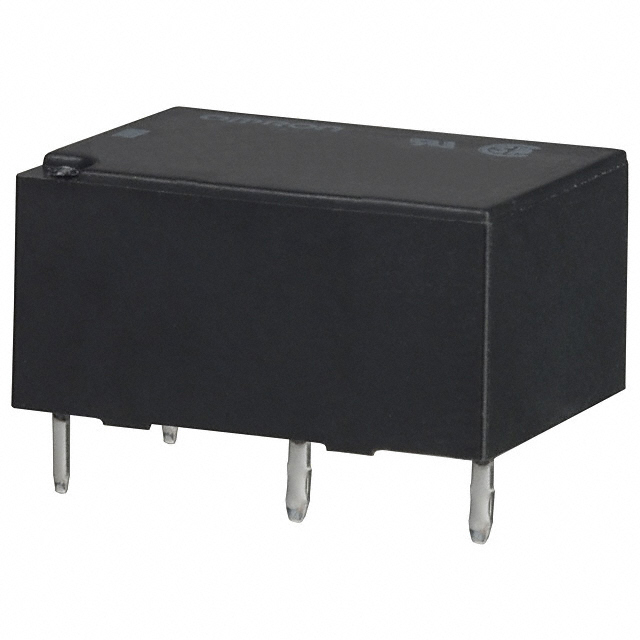

OMRON/欧姆龙 其他继电器 G6CK-2114P-US-DC3

G6CK-2114P-US-DC3概述

    # G6C PCB Power Relay 技术手册

    产品简介


    产品名称: G6C PCB Power Relay
    产品类型: 高容量继电器
    主要功能:
    - 双侧稳态单极 SPST-NO (1a) 及 SPST-NO (1a) + SPST-NC (1b)
    - 小型高容量,体积紧凑(20 × 15 × 10 mm)
    - 超声波清洁模型可选
    - 独家 P6C 插座型号可选
    应用领域:
    - 控制设备的输出应用
    - 适用于需要空间节省的场合

    技术参数


    额定电压:
    - 3 VDC, 5 VDC, 6 VDC, 12 VDC, 24 VDC
    接触形式:
    - SPST-NO (1a): 单刀单掷 (10A, 250VAC, 30VDC)
    - SPST-NO (1a) + SPST-NC (1b): 单刀双掷 (8A, 250VAC, 30VDC)
    额定电流:
    - 10A (SPST-NO)
    - 8A (SPST-NO + SPST-NC)
    最大电压:
    - 380VAC, 125VDC
    功耗:
    - 200 mW
    绝缘电阻:
    - 1000 MΩ (最低值)
    抗振动能力:
    - 摧毁极限:10到55Hz,振幅0.75mm
    - 失效极限:10到55Hz,振幅0.75mm
    抗冲击能力:
    - 摧毁极限:1000 m/s²
    - 失效极限:100 m/s²
    工作温度范围:
    - -25°C 到 70°C

    产品特点和优势


    - 紧凑设计: 体积小(20 × 15 × 10 mm),适用于空间有限的应用场合。
    - 低功耗: 功耗仅为200 mW,适合节能需求。
    - 超声波清洁模型: 可通过超声波清洗,方便维护。
    - 独家 P6C 插座型号: 提供更多安装选项,提高灵活性。

    应用案例和使用建议


    应用案例:
    - 用于控制设备的输出应用,如自动化生产线、工业控制系统等。
    使用建议:
    - 在安装多个继电器时,保持适当的间距以确保良好的散热效果。
    - 安装插座时,请确保继电器端子垂直正确插入插座接线柱。
    - 不要在信号处理应用中使用此继电器,特别是微负载切换应用。

    兼容性和支持


    兼容性:
    - 适用于各种 PCB 和插座,包括 P6C 型号。
    - 可与不同标准认证的产品兼容,如 UL、CSA、EN/IEC 和 VDE 认证。
    支持:
    - 提供详细的安装指南和技术支持文档。
    - 包括专用的拆除工具(P6B-Y1)和固定夹(P6B-C2)。

    常见问题与解决方案


    常见问题:
    - 问题1: 继电器在多台并排安装时出现故障。
    - 解决方案1: 确保适当的间隔和良好的散热。
    常见问题:
    - 问题2: 继电器无法正常释放。
    - 解决方案2: 检查电源电压是否符合要求,以及接触器是否存在问题。

    总结和推荐



    总结

    :
    G6C PCB Power Relay 具备高性能、小巧轻便和低功耗的特点,特别适用于需要空间节省的应用场景。它提供了多种型号和配置选择,能够满足不同的电气需求。
    推荐:
    强烈推荐使用 G6C PCB Power Relay,尤其是对于那些对体积和功耗有严格要求的应用。其稳定可靠的性能和丰富的技术支持使其成为市场上极具竞争力的产品。

G6CK-2114P-US-DC3参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20mm*15mm*10mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6CK-2114P-US-DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6CK-2114P-US-DC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6CK-2114P-US-DC3 G6CK-2114P-US-DC3数据手册

G6CK-2114P-US-DC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
