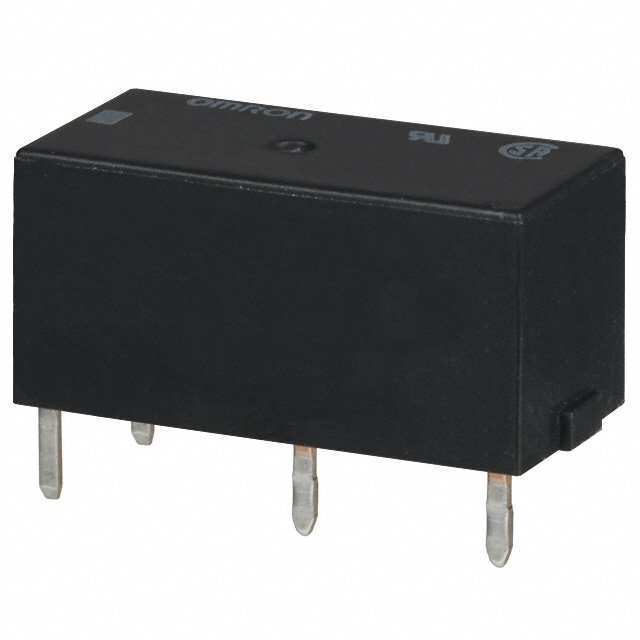

G6BU-1114P-US-DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: 39-G6BU-1114P-USDC12-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6BU-1114P-US-DC12

G6BU-1114P-US-DC12概述


    产品简介


    G6B PCB Power Relay 是一款高性能的小型继电器,具有高容量和高耐压特性。其密封结构使其在工业控制设备和类似应用中表现出色。该系列包含多种型号,适用于不同的需求和应用场景。产品的主要特点是:单刀单掷(SPST-NO)、单刀双掷(SPST-NO+SPST-NC)、双刀单掷(DPST-NO)和双刀双掷(DPST-NC)类型。

    技术参数


    基本规格
    - 接触形式:单刀单掷(SPST-NO),双刀单掷(DPST-NO),单刀双掷(SPST-NO+SPST-NC),双刀双掷(DPST-NC)
    - 额定电压:5 VDC, 6 VDC, 12 VDC, 24 VDC
    - 最大电压:160% 额定电压(23°C 时)
    - 必须操作电压:70% 额定电压最大值,10% 额定电压最小值
    - 必须释放电压:80% 额定电压最大值,10% 额定电压最小值
    - 绝缘电阻:1,000 MΩ 最小值
    - 介电强度:3,000 VAC, 50/60 Hz 持续1分钟(线圈与触点之间)
    接触规格
    - 接触材料:Ag-Alloy (无镉), Au-alloy + Ag (无镉), AgSnIn (适合直流电感负载)
    - 额定电流:5 A (3 A) at 250 VAC, 5 A (3 A) at 30 VDC
    - 最大切换电压:380 VAC, 125 VDC
    - 最大切换电流:5 A (5 A)
    性能参数
    - 操作时间:设置时间 ≤ 10 ms,释放时间 ≤ 10 ms
    - 冲击和振动耐受性:在破坏测试中耐受10到55 Hz,加速度0.75 mm 单振幅(1.5 mm 双振幅)
    - 冲击耐受性:破坏耐受性 1,000 m/s²,功能故障 100 m/s²
    - 耐用性:机械操作 50,000,000 次,电气操作 100,000 次(在额定负载下)
    - 工作温度范围:-25°C 到 70°C
    - 储存湿度:5% 到 85%

    产品特点和优势


    - 高可靠性:采用AgSnIn触点,焊接电阻低,适用于产生瞬态电压的负载。
    - 超声波清洁:提供可超声波清洁型号(-U类型),易于清洁且维护简单。
    - 集成指示灯与吸收二极管:某些型号集成操作指示灯和吸收二极管(-ND类型),有助于实时监控状态。
    - 兼容性广:提供多种触点配置和连接方式,如直插式(-P类型)和自锁式(-C类型)终端。

    应用案例和使用建议


    应用案例
    - 控制设备的输出应用:常用于工业自动化设备的控制回路中,通过切换电源为负载供电。
    - 信号转换与隔离:适用于各种需要进行信号隔离与转换的应用场合。
    使用建议
    - 在安装多于两个继电器的情况下,确保它们之间的间距足够大,以保证良好的散热。
    - 需要特别注意连接的顺序和方向,尤其是对于内置操作指示灯和吸收二极管的型号(-ND类型)。
    - 在使用过程中定期检查并维护,确保其性能稳定可靠。

    兼容性和支持


    - 与插座兼容:提供特定的插接件(如P6B-04P、P6B-06P、P6B-26P),用于不同型号的继电器。需要注意的是,必须使用带有“-P6B”的型号与相应的插座配合使用。
    - 标准认证:通过UL、CSA、EN/IEC和TÜV等国际认证标准,具备高可靠性和安全性。

    常见问题与解决方案


    常见问题
    1. 如何选择正确的型号?
    - 根据所需的工作电压和电流大小选择合适的型号,注意确认负载类型是否为电阻负载或电感负载。
    2. 安装过程中如何正确布线?
    - 严格按照制造商的指引进行布线,确保正负极连接正确。
    3. 在操作过程中如何保持最佳状态?
    - 定期检查继电器的运作情况,及时更换损坏部件。
    解决方案
    1. 选择型号:
    - 根据应用需求确定合适的触点类型、额定电压及电流等级。

    2. 布线:
    - 确保正负极正确连接,并留有足够的间距以保证散热效果。
    3. 保持最佳状态:
    - 定期进行外观和电气检查,发现异常及时处理。

    总结和推荐



    总结


    G6B PCB Power Relay 在高容量、高耐压、防尘防水等方面的出色表现,使其成为众多工业应用的理想选择。特别是其独特的AgSnIn触点设计,能够显著降低因浪涌电流和电感负载引起的触点磨损。此外,丰富的型号选择和灵活的配置使得其应用范围广泛,可以适应不同的工业需求。
    推荐
    强烈推荐该产品用于需要高可靠性、强负载切换能力和良好散热性能的工业控制系统中。如果您正在寻找一种高效、可靠的解决方案来管理您的电力负载,那么G6B PCB Power Relay 将是您的不二之选。

G6BU-1114P-US-DC12参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6BU-1114P-US-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6BU-1114P-US-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6BU-1114P-US-DC12 G6BU-1114P-US-DC12数据手册

G6BU-1114P-US-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.264 ¥ 58.2239
10+ $ 5.3778 ¥ 49.5064
25+ $ 5.1359 ¥ 47.2795
50+ $ 4.96 ¥ 45.6596
100+ $ 4.7897 ¥ 44.0924
250+ $ 4.5735 ¥ 42.1024
500+ $ 4.4164 ¥ 40.6556
1000+ $ 4.2645 ¥ 39.2578
库存: 941
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.22
