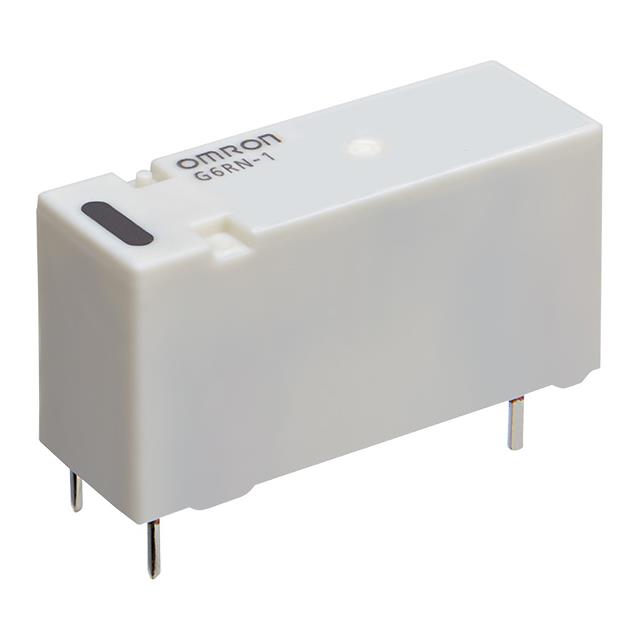

G6RN-1A7-E-ASI-CF-HA DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: G6RN1A7EASICFHA12
供应商: TME
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6RN-1A7-E-ASI-CF-HA DC12

G6RN-1A7-E-ASI-CF-HA DC12概述

    电子元器件产品技术手册:G6RN PCB Power Relay

    产品简介


    G6RN是一款专为1极10A切换设计的微型功率继电器。该继电器特别适用于空调/暖通空调(热泵、锅炉等)、工业设备(小型FA控制器、逆变器、伺服放大器、温度控制器等)等领域。其紧凑的设计、高开关容量、低功耗及广泛的工作温度范围使其成为各类高可靠性应用的理想选择。

    技术参数


    - 型号编号: G6RN-1(A)7-E-ASI-CF-HA
    - 切换容量: 10A(常开)
    - 额定电压: 5VDC、6VDC、12VDC、24VDC
    - 线圈电阻: 114Ω(5VDC),164Ω(6VDC),655Ω(12VDC),2620Ω(24VDC)
    - 工作环境温度: -40°C 至 85°C
    - 绝缘距离: 清晰度 8mm,爬电距离 8mm
    - 绝缘电阻: 最小1000MΩ
    - 介电强度: 4000VAC (1分钟),6000VAC (1分钟)
    - 冲击电压耐受: 10000V (1.2 x 50μs)

    产品特点和优势


    - 紧凑型设计: 仅15mm的高度,相比Omron G2R系列减小约40%,节省空间。
    - 高开关能力: 达到10A的切换容量,使得它能够适应各种高负载的应用需求。
    - 低功耗: 在标准工作条件下仅需220mW的功率消耗,有利于延长产品的使用寿命。
    - 高绝缘性: 采用8mm的绝缘距离和10kV的冲击电压耐受,确保了产品的可靠性和安全性。
    - 广泛的应用温度范围: -40°C至85°C的工作温度范围使其适用于极端环境。

    应用案例和使用建议


    - 空调/暖通空调系统: 在这些系统中,G6RN可用于控制加热器、风扇和冷凝器等设备。
    - 工业自动化: 在小型FA控制器、逆变器和伺服放大器中,G6RN可以用于电源管理和控制系统切换。
    - 温度控制: 在各种温度控制器中,G6RN可以用于精确的温度调节。
    使用建议:
    - 在接线时,应避免过度弯折引脚,以减少损坏风险。
    - 确保电路板有足够的散热措施,特别是在高温环境下运行时。

    兼容性和支持


    - G6RN系列产品与市面上多数主流控制板兼容。
    - 厂商提供全面的技术支持和维护服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题1: 继电器操作不顺畅
    - 解决方案: 检查接线是否正确,且确保供电电压稳定。
    - 问题2: 开关动作延迟
    - 解决方案: 确认线圈电阻值正常,如果有必要,检查线圈的供电线路。
    - 问题3: 接触不良
    - 解决方案: 确保接触面清洁,无氧化或污染。

    总结和推荐


    综上所述,G6RN PCB Power Relay凭借其紧凑设计、高开关容量、低功耗及广泛的工作温度范围,在众多高可靠性应用场景中展现出卓越的性能。对于需要高稳定性和可靠性的项目,强烈推荐使用G6RN。
    总之,G6RN是一款性能优良的电子元器件,非常适合于多种工业和消费类电子应用。

G6RN-1A7-E-ASI-CF-HA DC12参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
包装方式 管装

G6RN-1A7-E-ASI-CF-HA DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6RN-1A7-E-ASI-CF-HA DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6RN-1A7-E-ASI-CF-HA DC12 G6RN-1A7-E-ASI-CF-HA DC12数据手册

G6RN-1A7-E-ASI-CF-HA DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
