G6RN-17-E-ASI-CF-HA DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: 653-G617EASICFHADC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6RN-17-E-ASI-CF-HA DC24

G6RN-17-E-ASI-CF-HA DC24概述


    产品简介

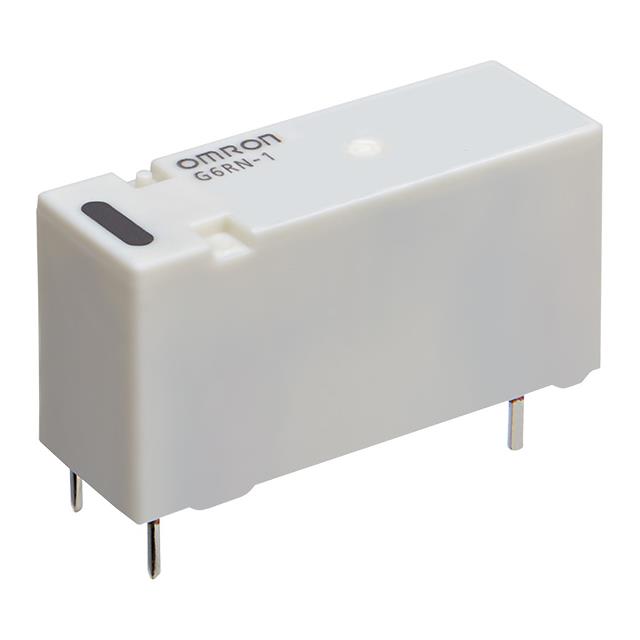

    G6RN系列是Omron推出的一款适用于1极10A开关应用的PCB功率继电器,属于微型功率继电器。这款继电器体积小巧,高度仅为15mm(约为Omron G2R型号高度的60%)。它具备高切换能力(G6RN-1 (A) 7-E-ASI-CF-HA型号的最大切换电流可达10A),并且具有较高的敏感度,仅需220mW的功率消耗即可驱动。此外,G6RN系列还具备出色的绝缘性能,绝缘距离达8mm,冲击耐压高达10kV。该产品符合多项国际安全标准,如VDE认证、IEC/EN 60335-1关于抗点燃标准以及IEC60079-15防爆认证。

    技术参数


    - 尺寸与重量:
    - 高度:15mm
    - 重量:约9g
    - 工作环境:
    - 工作温度范围:-40°C至85°C
    - 湿度范围:5%至85%
    - 电学参数:
    - 额定电压:5VDC, 6VDC, 12VDC, 24VDC
    - 额定电流:43.9mA至9.2mA
    - 最大电压:150%的额定电压(23°C时)
    - 功率消耗:约220mW(5VDC)
    - 触点电阻:最大100mΩ
    - 绝缘电阻:最小1,000MΩ
    - 机械参数:
    - 运行时间:最大15ms
    - 释放时间:最大5ms
    - 冲击耐力:1,000m/s²
    - 振动耐力:最大10到55到10Hz,0.75mm单振幅
    - 耐久性:
    - 电气耐久性:50,000次操作(8A/250VAC,阻性负载)
    - 机械耐久性:10,000,000次操作(以36,000次/小时计)

    产品特点和优势


    G6RN系列继电器的主要特点和优势在于其紧凑的设计、高切换能力以及良好的电气和机械耐久性。尤其值得一提的是其独特的防爆认证,使其成为适用于恶劣工业环境的理想选择。在电气参数方面,其低功率消耗(220mW)和高敏感度也使它在节能和高效方面表现卓越。其优越的绝缘性能(绝缘距离8mm,冲击耐压10kV)确保了高度的安全性和可靠性,非常适合在高温和湿度环境中使用。

    应用案例和使用建议


    应用案例:
    - 空调/暖通空调(热泵、锅炉等)
    - 工业设备(小型FA控制器、逆变器、伺服放大器、温度控制器等)
    使用建议:
    - 在高湿度环境下,应注意定期检查和维护继电器的密封性能。
    - 由于G6RN系列具有防爆认证,适用于存在爆炸风险的环境,但在安装和使用过程中仍需遵守相关的安全规范。
    - 对于长期运行的应用,可以考虑选用更高耐用性的型号以延长使用寿命。

    兼容性和支持


    G6RN系列继电器具有广泛的兼容性,能够无缝集成到多种不同的电路设计中。此外,Omron公司提供了全面的技术支持和售后服务,包括详细的用户手册、安装指南和技术咨询,确保用户能够充分发挥其潜力并及时解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 如何处理G6RN继电器过载?
    - A: 应立即切断电源,并检查电路是否超出额定负载。如果发现异常,应更换适当的继电器以防止进一步损坏。

    - Q: 在潮湿环境下,继电器如何保持正常工作?
    - A: 定期检查继电器的密封性能,并确保在高湿度环境下正确安装和使用防护措施。
    - Q: G6RN系列的防爆认证对安装位置有什么特殊要求吗?
    - A: 是的,在安装G6RN系列防爆认证型号时,应遵循相关安全规范,确保其安装位置远离易燃易爆物质,且保持必要的通风条件。

    总结和推荐


    G6RN系列继电器以其紧凑的设计、高切换能力以及优良的电气和机械性能,成为市场上的一款优秀产品。它的广泛应用场景、良好的兼容性和完善的售后服务使其在多种工业和消费级电子产品中表现出色。综上所述,强烈推荐使用G6RN系列继电器,特别是在需要高可靠性和安全性的小型化电路设计中。

G6RN-17-E-ASI-CF-HA DC24参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
应用等级 工业级
包装方式 管装

G6RN-17-E-ASI-CF-HA DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6RN-17-E-ASI-CF-HA DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6RN-17-E-ASI-CF-HA DC24 G6RN-17-E-ASI-CF-HA DC24数据手册

G6RN-17-E-ASI-CF-HA DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
