G5SB-14-DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 通孔安装 20.3mm*10.3mm*15.8mm
供应商型号:
供应商:
标准整包数: 0

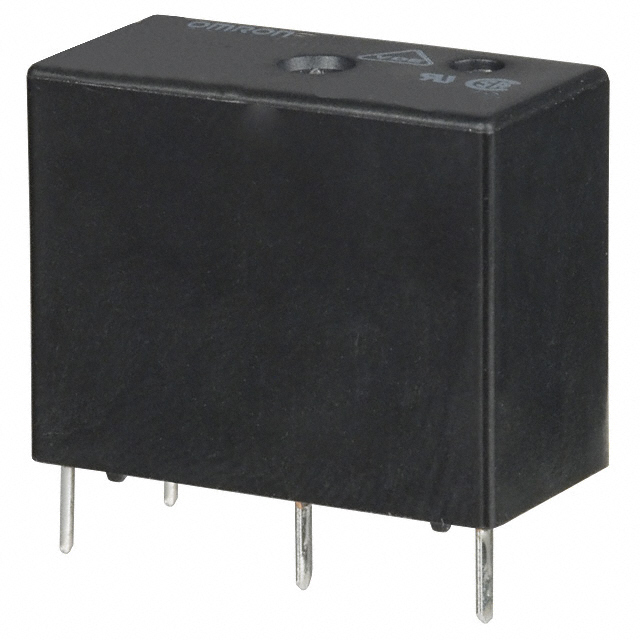

OMRON/欧姆龙 其他继电器 G5SB-14-DC24

G5SB-14-DC24概述

    G5SB PCB Power Relay 技术手册解析

    产品简介


    G5SB是一款紧凑型单极双掷(SPDT)继电器,设计用于在低电压和电流环境下切换负载。这款继电器适用于控制设备的输出应用,能够在多种工业和商业环境中使用,如电信、自动化设备和家用电器等。

    技术参数


    - 电气规格:
    - 额定电压:5 VDC, 9 VDC, 12 VDC, 24 VDC
    - 额定电流:80 mA(5 VDC),44.4 mA(9 VDC),33.3 mA(12 VDC),16.7 mA(24 VDC)
    - 线圈电阻:63 Ω(5 VDC),202 Ω(9 VDC),360 Ω(12 VDC),1440 Ω(24 VDC)
    - 功率消耗:最大400 mW(24 VDC)
    - 接触电阻:≤100 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 负载能力:NO接触最大5 A,NC接触最大3 A
    - 机械规格:
    - 操作时间:最大10 ms
    - 释放时间:最大5 ms
    - 寿命:机械寿命达5,000,000次,电气寿命200,000次(125 VAC,3 A)

    产品特点和优势


    - 紧凑设计:G5SB尺寸小巧,适合空间有限的应用场合。
    - 高可靠性:具备良好的绝缘性能和冲击振动耐受能力,确保在恶劣环境下稳定运行。
    - 认证标准:通过UL、CSA和VDE认证,保证符合国际安全标准。
    - 环保:符合RoHS标准,无有害物质。

    应用案例和使用建议


    - 应用示例:适用于输出控制设备,如电信设备、工业自动化系统、家用电器等。
    - 使用建议:根据手册中的描述,在不同温度和湿度条件下进行测试以确保可靠操作。避免长时间超负荷使用,定期检查连接点和接触电阻以防止过热。

    兼容性和支持


    - 兼容性:适用于标准PCB布局,可与其他标准组件兼容。
    - 支持和服务:如有疑问,咨询OMRON代表获取详细技术支持和维护服务。

    常见问题与解决方案


    - 问题:启动和释放电压不稳定。
    - 解决方案:请确保供电电压在额定范围内波动,并参考手册中的环境温度变化曲线调整。
    - 问题:接触电阻过高。
    - 解决方案:检查接触表面是否有污染或磨损,必要时清洁或更换继电器。

    总结和推荐


    G5SB继电器以其紧凑的设计、可靠的性能和广泛的适用性在市场上具有很高的竞争力。其坚固耐用的特点使其成为众多应用的理想选择。尽管价格相对较高,但考虑到其优异的性能和长使用寿命,我们强烈推荐将其用于需要高性能继电器的场合。
    如果您正在寻找一款紧凑、可靠且易于集成的继电器,G5SB是一个非常值得考虑的选择。

G5SB-14-DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20.3mm*10.3mm*15.8mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

G5SB-14-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5SB-14-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5SB-14-DC24 G5SB-14-DC24数据手册

G5SB-14-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
