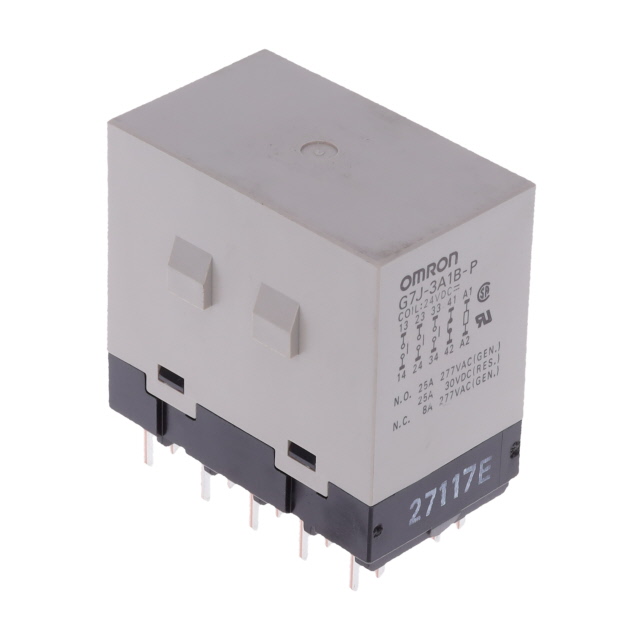

G7J-3A1B-P DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 51.5mm*33.5mm*51mm
供应商型号: 6840084
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7J-3A1B-P DC24

G7J-3A1B-P DC24概述

    CSMG7JDSE62 产品技术手册解析

    1. 产品简介


    产品类型:G7J高压断路器式继电器
    主要功能:高容量、高介电强度的多极继电器,可替代接触器用于电机负载、电阻负载和感应负载的控制
    应用领域:压缩机、加热控制器、电动工具开关、复印机和传真机的灯控、电机驱动及电源开关控制器、包装机和食品加工设备的电源控制器、变频器的电源控制器等

    2. 技术参数


    - 额定电压:24 VDC, 50 VAC, 100/120 VAC, 200/240 VAC
    - 电流:最大开关电流为25A(交流负载),8A(直流负载)
    - 接触材料:银合金
    - 切换电压:250 VAC,125 VDC
    - 绝缘耐压:4 kV(不同极性间)、2 kV(同极性间)
    - 工作温度范围:-25°C至60°C
    - 抗振和冲击性能:能承受100 m/s²的冲击
    - 使用寿命:机械寿命100万次,电气寿命10万次

    3. 产品特点和优势


    - 高容量:最高可承载25A的电流,适用于大功率电机和设备
    - 高介电强度:具备强大的介电强度,可在高电压环境下稳定工作
    - 可靠性高:无触点颤动,适用于波动电压环境
    - 材料阻燃:采用UL94V-0等级材料,防火安全
    - 认证齐全:通过UL、CSA和VDE等国际标准认证

    4. 应用案例和使用建议


    - 案例:用于空调压缩机和加热控制器,功率工具的开关控制器,办公设备如复印机的灯控和电源开关控制器
    - 建议:安装时确保继电器的测试按钮向下,避免误按导致触点接通;手动焊接时要小心防止焊剂影响测试按钮,避免继电器异常工作

    5. 兼容性和支持


    - 兼容性:适用于多种终端形式,包括PCB端子、螺钉端子和快插端子
    - 支持服务:购买后可联系OMRON代表获取更多细节,所有型号均享有12个月的质保期

    6. 常见问题与解决方案


    - 问题1:继电器接通不稳定
    解决方案:检查供电电压是否符合要求,确认安装方向正确,没有施加额外压力于测试按钮
    - 问题2:操作时间长
    解决方案:检查电路连接是否稳固,确保供电电压稳定

    7. 总结和推荐


    优点:高容量、高可靠性和安全性,适用范围广泛
    推荐:强烈推荐给需要大功率电机控制和复杂工业应用场合的工程师和技术人员
    综上所述,G7J系列继电器在工业应用中表现卓越,具有可靠的电气特性和广泛的适用性,是众多设备和控制系统中不可或缺的关键组件。

G7J-3A1B-P DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 51.5mm*33.5mm*51mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

G7J-3A1B-P DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7J-3A1B-P DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7J-3A1B-P DC24 G7J-3A1B-P DC24数据手册

G7J-3A1B-P DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
