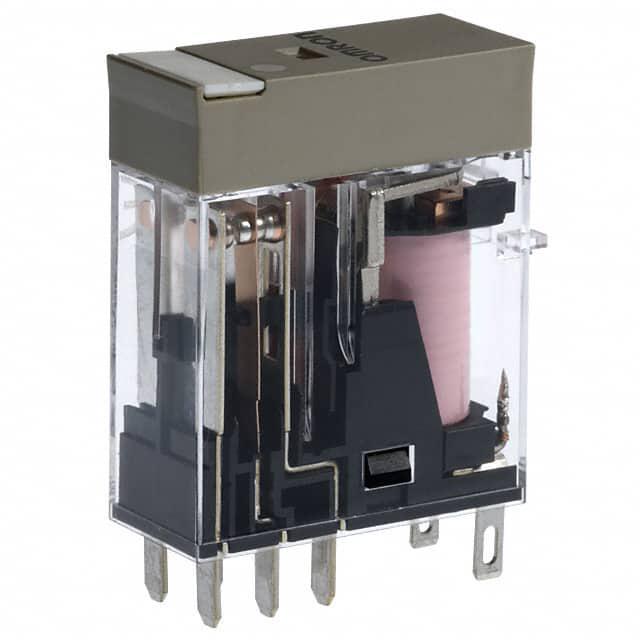

G2R-2-SN DC12(S)

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2R-2系列, 12V 直流线圈电压, 切换电流5A, 双刀双掷
供应商型号: 4375324
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2R-2-SN DC12(S)

G2R-2-SN DC12(S)概述


    产品简介


    通用继电器:G2R-@-S (S)
    本产品是一款通用型继电器,适用于各种工业自动化控制场合。G2R系列继电器采用紧凑设计,占用空间小,特别适合对空间要求较高的应用场景。这些继电器能够显著减少布线工作量,并提供了机械操作指示器,增强了系统的可维护性和可靠性。

    技术参数


    | 参数类别 | 参数值 |

    | 线圈额定电压 | AC: 24 V, 48 V, 110 V, 120 V, 230 V, 240 V
    DC: 6 V, 12 V, 24 V, 48 V |
    | 最大电流 | AC: 10 A (1-pole)
    DC: 10 A (1-pole) |
    | 额定负载 | 10 A @ 250 VAC, 10 A @ 30 VDC |
    | 最大开关功率 | 2,500 VA, 300 W |
    | 工作温度范围 | -40°C 到 70°C |
    | 绝缘电阻 | ≥1,000 MΩ @ 500 VDC |
    | 介电强度 | 5,000 VAC, 50/60 Hz for 1 min |

    产品特点和优势


    - 节省空间:相比同类产品,G2R系列具有更紧凑的设计,能够在有限的空间内安装更多的继电器。
    - 易于测试:提供可锁定的测试按钮模型,方便用户进行现场测试。
    - 内置机械操作指示器:直观显示继电器的工作状态,提高系统的可维护性。
    - 高可靠性和长寿命:机械寿命高达1,800万次操作,电气寿命可达100,000次操作。
    - 高切换能力:最大电流为10A,具备较高的开关能力和功率处理能力。

    应用案例和使用建议


    应用案例
    - 控制系统:G2R系列继电器广泛应用于PLC控制系统,用于接通和断开电路,实现信号传输和设备控制。
    - 工业设备:如电动机启动器、泵站系统等,G2R继电器能够有效控制电机的启动和停止。
    - 安防系统:在安防监控系统中,G2R继电器可以作为报警系统的触发器,及时响应报警信号。
    使用建议
    - 合理规划布线:结合P2RF-@-PU推入式端子块,可以大幅度减少布线工作量,提高系统的整体美观度。
    - 定期检查:由于频繁操作可能导致机械部件磨损,建议定期检查继电器的状态,确保长期稳定运行。

    兼容性和支持


    G2R系列继电器支持多种类型的连接插座,如P2RF-@-PU推入式端子块、P2RFZ-@-E螺纹端子块和P2RF-@-E焊接端子块等。此外,厂商还提供了丰富的配件支持,例如短条和标签,便于用户进行布线和标识管理。对于更多详细信息和支持,用户可以通过OMRON官方网站获取最新的产品信息和技术文档。

    常见问题与解决方案


    1. 问题:如何安全地使用测试按钮?
    - 解决方案:切勿将测试按钮用于除测试以外的任何用途。在使用前确认电路、负载和其他连接设备处于安全状态。避免在电路通电时操作测试按钮。
    2. 问题:如果测试按钮被强力拉出怎么办?
    - 解决方案:如果测试按钮被强力拉出,可能会跳过临时测试位置直接进入锁定位置。应尽量避免这种情况的发生,使用绝缘工具进行操作以确保安全。

    总结和推荐


    G2R系列继电器以其紧凑的设计、强大的功能和卓越的性能,在众多应用场景中表现出色。其独特的特点使其在市场上具备较强的竞争力。对于需要高性能和高可靠性的应用场合,我们强烈推荐使用G2R系列继电器。通过正确的安装和维护,该系列产品能够满足用户的多样需求,为自动化控制和电力分配提供可靠的解决方案。

G2R-2-SN DC12(S)参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm(长度)*28mm(高度)
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

G2R-2-SN DC12(S)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-2-SN DC12(S)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-2-SN DC12(S) G2R-2-SN DC12(S)数据手册

G2R-2-SN DC12(S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
