XF3B-3545-31A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 300μm 35pin 自然色 880μm FPC 200mA 金 底部 贴片安装
供应商型号: N-XF3B-3545-31A
供应商: 云汉优选
标准整包数: 1

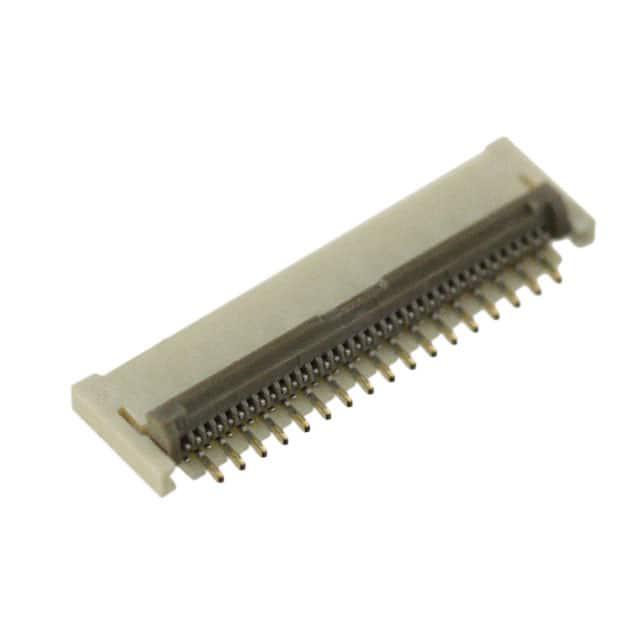

OMRON/欧姆龙 FFC/FPC连接器 XF3B-3545-31A

XF3B-3545-31A概述


    产品简介


    XF3B是一款旋转背锁式连接器,专为柔性印刷电路板(FPC)设计,具有0.3毫米的超小间距和仅0.9毫米的低轮廓高度。这种连接器适用于各种需要高密度连接的应用场景,例如消费电子产品、通信设备、工业自动化系统等。

    技术参数


    - 额定电流:0.2 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:80 mΩ最大(20 mV DC下,100 mA最大)
    - 绝缘电阻:100 MΩ最小(250 V DC下)
    - 介电强度:250 V AC持续1分钟(泄漏电流:1 mA最大)
    - 插入寿命:20次
    - 工作温度范围:-30°C至85°C(无冰冻或凝结)

    产品特点和优势


    1. 宽塑模墙:后底部分的宽塑模墙设计提供了更多的板设计自由度。
    2. 双面接触结构:增强了低侧接触结构的稳定性。
    3. 金镀层:接触表面镀金,适用于厚度为0.2毫米的FPC。
    4. 无卤素材料:符合RoHS标准,最大溴化物含量900 ppm,氯化物含量900 ppm,溴和氯总含量1500 ppm。
    5. 低轮廓设计:仅为0.9毫米的高度,适用于空间受限的应用场合。

    应用案例和使用建议


    XF3B连接器广泛应用于智能手机、平板电脑、笔记本电脑等消费电子产品中。为了确保最佳性能,建议在安装过程中避免过度弯曲或挤压FPC,同时确保连接器正确锁定以防止意外断开。

    兼容性和支持


    XF3B连接器具有良好的兼容性,可以与其他常见的FPC和连接器配套使用。制造商提供了详尽的技术支持和维护服务,包括但不限于现场技术支持、维修服务和配件供应。

    常见问题与解决方案


    1. 问题:接触不稳定
    - 解决方案:检查并确保连接器已完全锁定,检查是否有异物或损坏。
    2. 问题:过热
    - 解决方案:确保连接器工作在额定电流和电压范围内,避免长时间过载运行。
    3. 问题:信号干扰
    - 解决方案:检查周围环境是否有强电磁干扰源,并采取相应屏蔽措施。

    总结和推荐


    综上所述,XF3B连接器以其出色的电气性能、可靠的设计和广泛的应用领域,在同类产品中表现出色。其低轮廓、无卤素材料和高耐用性的特点使其成为众多应用的理想选择。我们强烈推荐使用XF3B连接器,特别是在需要高性能和高可靠性连接解决方案的项目中。

XF3B-3545-31A参数

参数
板上高度 880μm
连接器/触头类型 底部
扁平柔性类型 FPC
针脚数 35pin
间距 300μm
外壳颜色 自然色
额定电流 200mA
触头镀层
端接 焊盘
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

XF3B-3545-31A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3B-3545-31A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3B-3545-31A XF3B-3545-31A数据手册

XF3B-3545-31A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ $ 1.2084 ¥ 10.2714
250+ $ 1.1536 ¥ 9.8056
450+ $ 1.122 ¥ 9.537
库存: 819
起订量: 90 增量: 1
交货地:
最小起订量为:90
合计: ¥ 924.42
