首页  >  产品百科  >  G2R-2-S DC12(S)

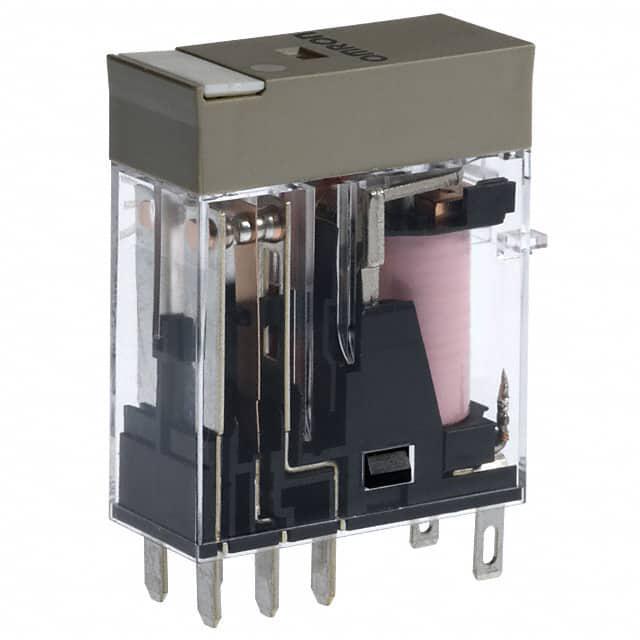

G2R-2-S DC12(S)

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2R系列, 双刀双掷
供应商型号: 7446238
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2R-2-S DC12(S)

G2R-2-S DC12(S)概述

    CSMG2RS(S)DSE17:通用继电器 G2R-@-S (S)

    产品简介


    G2R-@-S (S)是一款通用型插拔式继电器,具有小型化和空间节约的特点。当与P2RF-@-PU推进式加装底座配合使用时,可减少布线工作达60%(根据欧姆龙的实际测量结果)。本款继电器提供锁紧测试按钮型号,并内置机械操作指示器。配备铭牌,适用于多种工作环境。交流类型还配备了线圈断开自诊断功能(LED灯类型),适合多种应用场合。

    技术参数


    | 参数 | 规格 |

    | 接触形式 | SPDT/DPDT |
    | 额定电压 | 5VDC至240VAC |
    | 额定电流 | 10A,30VDC (电阻性负载) / 10A,250VAC (通用负载) |
    | 线圈电阻 | 37.4mA至18.8mA |
    | 必须动作电压 | 80%最大额定电压 |
    | 必须释放电压 | 30%最大额定电压 |
    | 最大电压 | 440VAC,125VDC |
    | 额定开关功率 | 2,500VA,300W |
    | 操作时间 | 设置时间最多15ms;释放时间最多10ms |
    | 工作温度范围 | -40°C至70°C |
    | 绝缘电阻 | 最小1,000MΩ(500VDC) |
    | 电弧耐受性 | 5,000VAC,1分钟 |

    产品特点和优势


    - 节省布线工作:结合P2RF-@-PU底座,布线工作可减少60%。
    - 安全功能:具备锁定测试按钮模型及内置的机械操作指示器,确保使用者的安全。
    - 高可靠性:具备自诊断功能,可快速检测到异常情况。
    - 耐用性:机械寿命超过10,000,000次操作,电气寿命达到100,000次操作。

    应用案例和使用建议


    G2R-@-S (S) 继电器适用于多种工业控制设备、家用电器等领域。具体使用时需注意:
    - 在使用测试按钮前,确保电路和负载可以安全运行。
    - 使用绝缘工具进行操作以避免意外短路。
    - 根据不同的负载条件选择合适的型号,例如电阻性负载和感性负载。

    兼容性和支持


    本产品与配套的P2RF-@-PU推进式加装底座兼容,提供全面的质保支持。如需更多信息,请联系欧姆龙销售代表。

    常见问题与解决方案


    1. 问题:测试按钮不小心被按下了怎么办?
    解决方法:确认相关电路和负载处于安全状态后再继续操作。
    2. 问题:产品工作异常怎么办?
    解决方法:检查电源电压和负载是否符合要求,必要时联系技术支持。

    总结和推荐


    综上所述,G2R-@-S (S)继电器在小型化、高可靠性以及安全性方面表现出色。特别是结合P2RF-@-PU底座时,能显著提高工作效率并简化安装过程。建议在需要高可靠性和易维护性的应用场景中使用。

G2R-2-S DC12(S)参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*13mm*35.5mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

G2R-2-S DC12(S)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-2-S DC12(S)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-2-S DC12(S) G2R-2-S DC12(S)数据手册

G2R-2-S DC12(S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 73.3976
5+ ¥ 70.4617
10+ ¥ 65.7642
20+ ¥ 64.5899
50+ ¥ 64.5899
库存: 108
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 73.39
直接购买
加入购物车
