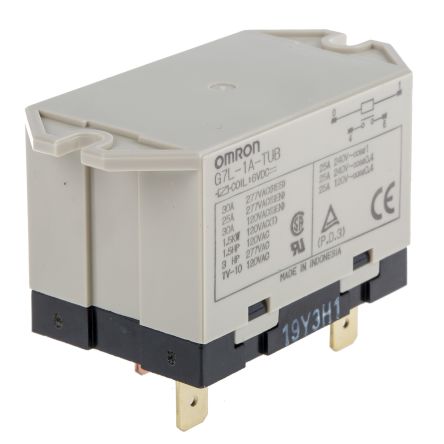

G7L-1A-TUB 6DC

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G7L系列, 6V 直流线圈电压, 切换电流30A, 单极常开
供应商型号: 6840185
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7L-1A-TUB 6DC

G7L-1A-TUB 6DC概述

    G7L Power Relay:高效能、高介电强度继电器

    产品简介


    G7L系列是高性能的电源继电器,专为高容量和高介电强度的应用而设计。这些继电器适用于各种应用,包括压缩机、加热控制器、电源工具电机控制器、热水器和烘干机等。G7L系列继电器能够适应广泛的瞬时电压下降,非常适合需要稳定可靠运行的环境。

    技术参数


    以下是G7L系列的技术参数摘要:
    - 额定电压:
    - AC: 12V, 24V, 100/120V, 200/240V
    - DC: 6V, 12V, 24V, 48V, 100V
    - 最大切换功率:
    - G7L-1A-P: 额定负载下最大切换电流30A,最大切换电压250VAC
    - G7L-2A-P: 额定负载下最大切换电流25A,最大切换电压250VAC
    - 操作时间和释放时间:
    - 操作时间最大30ms,释放时间最大30ms
    - 机械寿命:
    - 最少1,000,000次操作(在每小时1,800次操作下)
    - 电气寿命:
    - 最少100,000次操作(在每小时1,800次操作下,额定负载下)
    - 绝缘电阻:
    - 最小1,000 MΩ
    - 介电强度:
    - 线圈与触点之间最小4,000 VAC,50/60 Hz,持续1分钟
    - 同极触点之间最小2,000 VAC,50/60 Hz,持续1分钟
    - 异极触点之间最小10,000 VAC,线圈与触点之间
    - 振动和冲击耐受性:
    - 振动耐受性: 10至55至10Hz,0.75mm单振幅
    - 冲击耐受性: 最大1,000 m/s²破坏,最大100 m/s²故障

    产品特点和优势


    G7L系列继电器的主要特点是:
    - 无接触颤动: 能够处理高达额定电压50%的瞬时电压下降,无需接触颤动。
    - 宽范围的交流激活线圈: 可以处理100至120VAC或200至240VAC,频率为50或60Hz。
    - 紧凑型设计: 尤其适合感应负载,具有高效的切换功率。
    - 阻燃材料: 所有绝缘材料均为UL94V-0级合格材料。
    - 多终端选项: 快速连接、螺丝和PCB端子以及DIN轨道安装。
    - 符合标准: 符合UL、CSA、TUV标准,满足IEC950标准。
    - 安全设计: 触点间隙达到3mm,确保安全。

    应用案例和使用建议


    G7L系列继电器广泛应用于多种场景,例如:
    - 空调和加热控制器中的压缩机。
    - 电源工具或电机控制器中的开关控制。
    - 水加热器和干衣机的电源控制器。
    - 复印机、传真机和其他办公设备中的灯具控制和电机驱动。
    - 包装或食品加工设备中的电源控制器。
    - 微波炉中的磁控管控制。
    - 不间断电源(UPS)中的电源控制器。
    使用建议:
    - 确保所有接线正确并符合制造商要求。
    - 根据实际需求选择合适的型号(例如单极或多极,快速连接或螺丝终端)。
    - 安装时请遵循制造商提供的安装指南。

    兼容性和支持


    G7L系列继电器提供了多种终端选择,包括快速连接终端、螺丝终端和PCB终端,以及DIN轨道安装适配器。这些选项提高了与其他电子元件的兼容性,同时保证了灵活的安装方式。

    常见问题与解决方案


    - 问题: 继电器无法正常工作。
    - 解决方案: 检查电源电压是否符合规定,确认所有接线是否牢固连接。
    - 问题: 继电器在高温环境下表现不稳定。
    - 解决方案: 确保继电器安装在通风良好且温度符合规定的环境中。
    - 问题: 继电器在受到震动或冲击时表现异常。
    - 解决方案: 检查安装是否稳固,确保产品已通过相关测试。

    总结和推荐


    G7L系列继电器以其高容量、高介电强度、宽电压范围和良好的安全性在多个领域表现出色。其独特的功能和优势使其成为许多工业和消费电子产品中的理想选择。根据技术手册中的详细规格和实际应用情况,我们强烈推荐G7L系列继电器用于需要稳定可靠的电源控制场合。无论是用于工业设备还是消费产品,G7L系列都值得您的信赖。

G7L-1A-TUB 6DC参数

参数
继电器类型 -
开关功能 -
长*宽*高 68.5mm*33.5mm*47mm
安装方式 支架安装

G7L-1A-TUB 6DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-1A-TUB 6DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-1A-TUB 6DC G7L-1A-TUB 6DC数据手册

G7L-1A-TUB 6DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 105.0091
25+ ¥ 102.8847
50+ ¥ 98.6996
100+ ¥ 96.5965
250+ ¥ 94.5039
库存: 10
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 105
