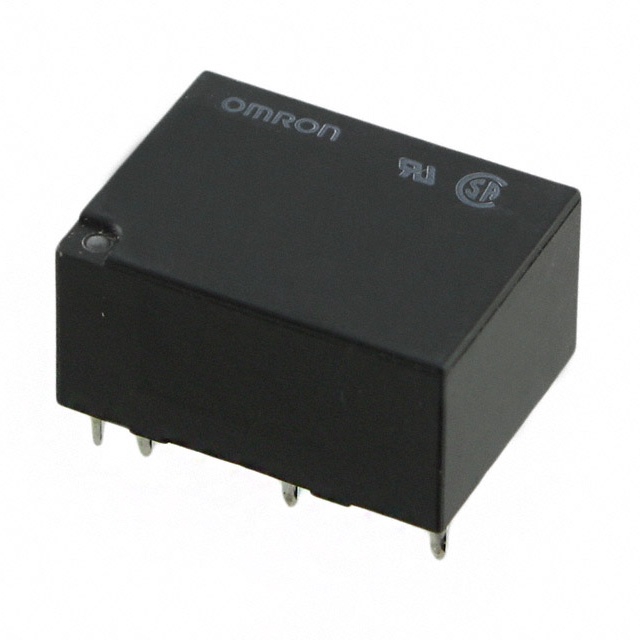

G6CK-1114P-US-DC6

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 插件,D14.9XL19.9MM 通孔安装
供应商型号: 39-G6CK-1114P-USDC6-ND
供应商: Digi-Key
标准整包数: 1000
OMRON/欧姆龙 其他继电器 G6CK-1114P-US-DC6

G6CK-1114P-US-DC6概述

    G6C PCB Power Relay 技术手册解析

    1. 产品简介


    产品类型:G6C PCB Power Relay(PCB电源继电器)
    主要功能:G6C系列继电器主要用于电力切换和输出,适合空间节约型应用。它具有单极单掷常开(SPST-NO)和单极双掷(SPST-NO + SPST-NC)两种触点形式,分别适用于10A和8A的电流负载。
    应用领域:控制设备的输出应用,广泛应用于自动化控制、工业机器人、家电等领域。

    2. 技术参数


    - 额定电流:
    - SPST-NO (1a):10A (8A)
    - SPST-NO (1a) + SPST-NC (1b):8A (8A)
    - 额定电压:
    - DC 3V, 5V, 6V, 12V, 24V
    - 接触电阻:
    - 最大接触电阻:30 mΩ
    - 线圈电阻:
    - 3VDC:45 Ω
    - 5VDC:125 Ω
    - 6VDC:180 Ω
    - 12VDC:720 Ω
    - 24VDC:2,880 Ω
    - 功耗:
    - 最大功耗:约200mW
    - 开关频率:
    - 每分钟最多可达120次
    - 绝缘电阻:
    - 线圈与触点之间的最小绝缘电阻:1,000 MΩ
    - 同极触点之间的最小绝缘电阻:1,000 MΩ
    - 不同极触点之间的最小绝缘电阻:1,000 MΩ
    - 耐振动:
    - 摇晃极限:10 to 55 to 10 Hz,单振幅0.75 mm
    - 重量:
    - 约5.6克

    3. 产品特点和优势


    - 紧凑设计:尺寸为20 × 15 × 10 mm (L × W × H),非常适合空间受限的应用场景。
    - 低功耗:最大功耗仅约为200mW,可以降低整体系统的能耗。
    - 高耐用性:机械寿命高达50,000,000次操作,电气寿命达100,000次操作。
    - 多种安装选项:支持直插式和自锁式PCB安装,且有适用于插座的专用型号(P6C)。
    - 兼容性:UL/CSA认证,适用于全球范围内的各种标准环境。

    4. 应用案例和使用建议


    - 应用案例:在自动化控制系统中,G6C系列继电器可作为电源切换的关键组件,用于设备的启停控制。
    - 使用建议:
    - 选择适当的额定电压和电流等级以确保安全运行。
    - 在高频开关应用中,注意散热措施,防止过热损坏。
    - 考虑安装方向和位置,以减少振动对开关寿命的影响。

    5. 兼容性和支持


    - 兼容性:支持UL/CSA标准,适用于全球市场。
    - 维护和支持:提供详细的维护指南和技术支持,确保用户能够正确安装和维护继电器。

    6. 常见问题与解决方案


    - 问题:继电器在操作过程中出现异常噪音。
    - 解决方案:检查安装是否有松动,或者是否存在电磁干扰,必要时调整安装位置。

    - 问题:继电器发热严重。
    - 解决方案:确保通风良好,适当增加散热措施,如加装散热片或风扇。

    7. 总结和推荐


    G6C系列继电器凭借其紧凑的设计、低功耗和高可靠性,在自动化控制和工业应用中表现卓越。其多样化的安装选项和高耐用性使其成为各种复杂应用场景的理想选择。总体而言,G6C系列继电器值得推荐,尤其适用于需要高效、可靠电源切换的应用场合。

G6CK-1114P-US-DC6参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 插件,D14.9XL19.9MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

G6CK-1114P-US-DC6厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6CK-1114P-US-DC6数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6CK-1114P-US-DC6 G6CK-1114P-US-DC6数据手册

G6CK-1114P-US-DC6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 6.7063 ¥ 56.1237
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
