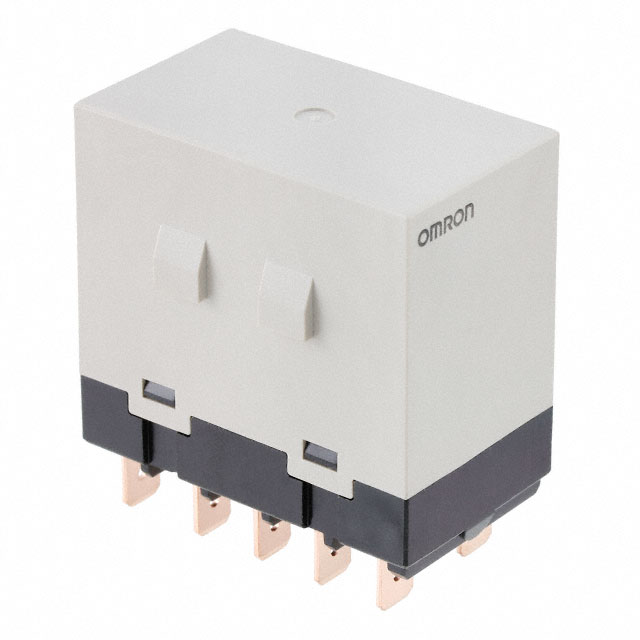

G7J-2A2B-T DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装
供应商型号: 653-G7J-2A2B-TDC12
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7J-2A2B-T DC12

G7J-2A2B-T DC12概述


    产品简介


    CSMG7J系列继电器是欧姆龙公司生产的一款高容量、高介电强度多极继电器,适用于各种场合下的接触控制。它主要用作接触器,能够处理电机负载、电阻负载和感应负载等多种类型的工作负荷。这些继电器以其紧凑的设计和出色的性能而著称,在多个工业和商业应用领域均有广泛的应用。

    技术参数


    - 接触形式:4PST-NO、3PST-NO/SPST-NC、DPST-NO/DPST-NC
    - 额定电压:交流24V、50V、100/120V、200/240V;直流12V、24V、48V、100V
    - 额定电流:交流75mA(24VAC时),直流83mA(24VDC时)
    - 接触点材料:银合金
    - 最大耐压:4kV
    - 最大接触电阻:100mΩ
    - 操作时间:最大50ms
    - 释放时间:最大50ms
    - 绝缘电阻:最小1000MΩ(500VDC测试)
    - 耐振动和冲击:具备良好的机械稳定性和耐冲击性
    - 工作温度范围:-25°C到60°C

    产品特点和优势


    CSMG7J系列继电器具有许多独特的特点和优势。首先,它采用了高强度材料,能够在承受高达4kV的电压下仍保持稳定。其次,该系列产品结构紧凑,采用迷你铰链设计,以确保最大的开关功率。此外,其双叉触点设计提高了电流通断的可靠性。该系列继电器还通过了UL和CSA的安全认证,提供更高的安全性和可靠性。最重要的是,它们能够在多种复杂的工作环境下稳定运行,表现出色的电气特性和机械性能。

    应用案例和使用建议


    CSMG7J系列继电器适用于多种应用场景,例如空调压缩机控制器、电动工具切换控制器、复印机灯控及电源控制器等。对于需要频繁开关的场景,推荐使用带有双叉触点的型号,如G7J-4A-PZ或G7J-3A1B-PZ。另外,为了确保更好的电气连接,建议在安装过程中使用配套的W支架来固定继电器,特别是在高震动环境下。同时,在接线过程中要避免施加过大的力,确保螺丝紧固在0.78至1.18 N·m的扭矩范围内,以防连接不良导致的故障。

    兼容性和支持


    CSMG7J系列继电器与多数标准电路板兼容,能够轻松集成到现有的电路系统中。此外,欧姆龙公司提供了丰富的技术支持和服务,包括配件订购和售后服务。客户可以随时联系当地的欧姆龙代表,获取更多关于型号选择、应用指导和维护的信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器频繁跳动 | 检查连接线是否松动,确认安装方向正确,确保使用合适的W支架。 |
    | 接触不良 | 检查螺丝紧固程度,确保在规定范围内。 |
    | 螺丝无法拧紧 | 使用合适的扳手进行紧固,避免用力过猛。 |

    总结和推荐


    总体而言,CSMG7J系列继电器是一款高性能、多功能的产品,适合用于多种工业和商业应用。它的高可靠性、紧凑设计以及良好的市场认可度使其在市场上具有很强的竞争力。鉴于其出色的技术参数和应用灵活性,强烈推荐在需要高可靠性和稳定性的场合中使用CSMG7J系列继电器。

G7J-2A2B-T DC12参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 底座安装
零件状态 在售
包装方式 散装

G7J-2A2B-T DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7J-2A2B-T DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7J-2A2B-T DC12 G7J-2A2B-T DC12数据手册

G7J-2A2B-T DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
