V10G51C24KBYOMI

产品分类: 其他开关
厂牌: OMRON/欧姆龙
产品描述: 单刀双掷 SPDT
供应商型号: V10G51C24KBYOMI
供应商: Master
标准整包数: 10

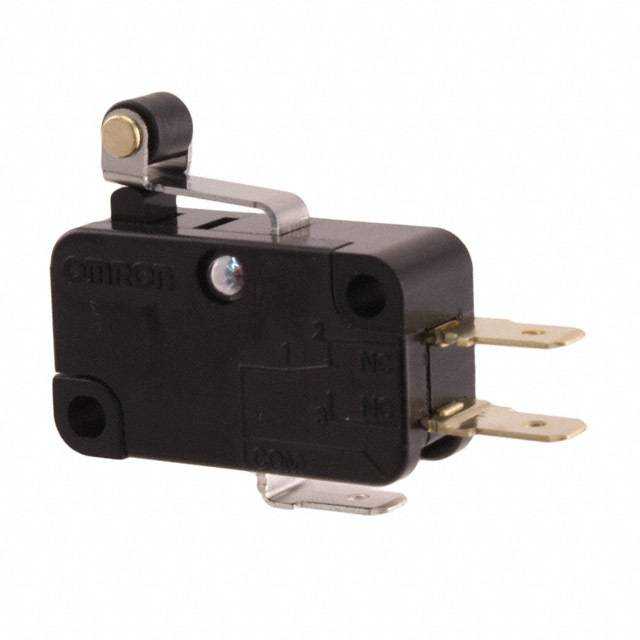

OMRON/欧姆龙 其他开关 V10G51C24KBYOMI

V10G51C24KBYOMI概述

    Miniature Basic Switch 技术手册概述

    1. 产品简介


    Miniature Basic Switch 是一种小型基本开关,提供了高可靠性和安全性。此系列开关涵盖了一系列畅销的微动开关,适用于多种电流条件(10A 至 21A)。这种开关主要用于在门开启或关闭时切断电流。Miniature Basic Switch 提供两种外壳类型:热塑性树脂外壳和热固性树脂外壳,符合 RoHS 标准。

    2. 技术参数


    以下是Miniature Basic Switch的主要技术参数:
    - 额定电流:
    - 21A(250VAC)
    - 16A(250VAC)
    - 15A(250VAC)
    - 10A(250VAC)
    - 电气特性:
    - 额定电压:交流 250V / 直流 125V 和 250V
    - 电涌电流:常闭 NC 50A(最大);常开 NO 40A(最大)
    - 最小适用负载:直流 5V 160mA
    - 操作特性:
    - 操作速度:0.1mm 到 1 m/s(针对针销型)
    - 最大操作频率:机械 600次/分钟(针销型),电气 60次/分钟
    - 绝缘电阻:100MΩ(使用500VDC绝缘测试仪)
    - 接触电阻:初始值为 15mΩ
    - 介电强度:
    - 相同极性端子之间:交流 1000V(50/60Hz,1分钟)
    - 导电金属部件与地之间:交流 1500V(50/60Hz,1分钟)
    - 工作温度范围:
    - 模型 V-21: 0°C 到 80°C
    - 模型 V-16: 0°C 到 105°C

    3. 产品特点和优势


    Miniature Basic Switch 具有以下显著特点和优势:
    - 高可靠性: 确保在多种应用环境中的稳定性能。
    - 广泛的应用: 可用于门控制、安全系统等。
    - 多种型号选择: 提供不同电流等级和操作方式的选择,适应不同的应用需求。
    - 高环境适应性: 符合 UL、CSA 和 VDE 认证标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 家用电器:如冰箱门的开关检测。
    - 工业自动化:生产线上的安全门开关。
    - 使用建议:
    - 在安装时确保适当的温度和湿度环境,以保证开关的最佳性能。
    - 定期检查连接端子的接触情况,确保良好的导电性能。


    5. 兼容性和支持


    - 兼容性:
    - 本产品可以与其他特定的微动开关配件(如 Separators、Actuators 和 Terminal Connectors)配合使用,详见“Micro Switch Common Accessories”文档。
    - 厂商支持:
    - 厂商提供详细的技术文档和技术支持,可咨询 OMRON 销售代表获取更多信息。

    6. 常见问题与解决方案


    - 问题1: 开关操作不灵敏。
    - 解决方案: 检查操作力是否在规定范围内,必要时更换新的开关。
    - 问题2: 开关出现短路。
    - 解决方案: 检查电路连接,确认所有接线正确无误,确保符合电气特性的要求。
    - 问题3: 开关频繁损坏。
    - 解决方案: 确认开关的安装位置没有机械冲击,检查使用环境是否符合工作温度范围。

    7. 总结和推荐


    综上所述,Miniature Basic Switch 提供了出色的性能和广泛的应用场景,特别适合在家庭和工业环境中作为门控或安全系统的开关组件。推荐使用这款产品,特别是对于需要高可靠性、安全性的场合。

V10G51C24KBYOMI参数

参数
电压额定值 -
电气寿命 -
开关功能 -
开关配置 单刀双掷
电流额定值 -
通用封装 SPDT
应用等级 工业级

V10G51C24KBYOMI厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V10G51C24KBYOMI数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他开关 OMRON/欧姆龙 V10G51C24KBYOMI V10G51C24KBYOMI数据手册

V10G51C24KBYOMI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.7485 ¥ 23.2798
50+ $ 2.0492 ¥ 17.0383
300+ $ 1.9822 ¥ 16.4725
500+ $ 1.9716 ¥ 16.0693
1000+ $ 1.9518 ¥ 15.9829
2500+ $ 1.9412 ¥ 15.8965
5000+ $ 1.9307 ¥ 15.8101
7500+ $ 1.9307 ¥ 15.8101
库存: 1491
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 232.79
