1-1393243-9

产品分类: 其他开关
厂牌: TE CONNECTIVITY

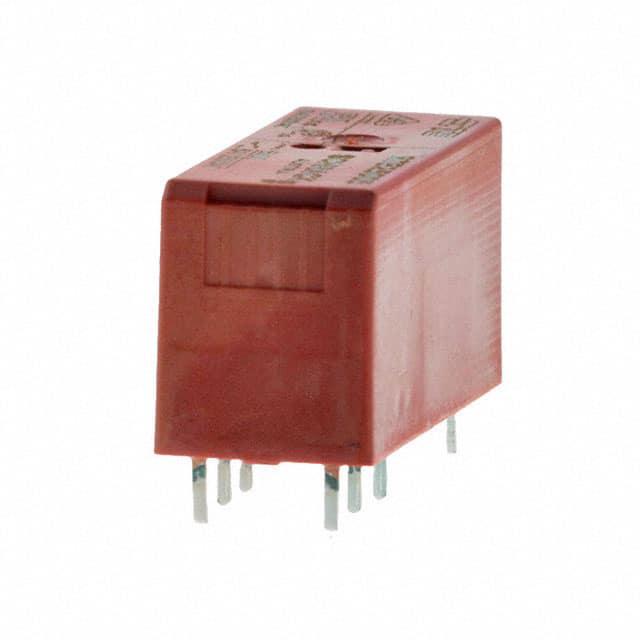

产品描述: Power Relay 5VDC 8A DPDT(29x12.7x15.7)mm THT
供应商型号: HQ-1-1393243-9
供应商: 海外现货
标准整包数: 500
TE CONNECTIVITY 其他开关 1-1393243-9

1-1393243-9概述

    电子元器件产品技术手册:通用型低功耗PCB继电器

    1. 产品简介


    本手册详细介绍的是通用型低功耗印刷电路板(PCB)继电器,适用于锅炉控制、计时器、车库门控制、POS自动化以及接口模块等多种应用场合。该继电器采用双极设计,具有两种接触形式:双转换(2 Form C, CO)或双常开(2 Form A, NO)。该继电器可以使用直流或交流线圈,具有高绝缘强度(5kV/10mm),能够承受高达85°C的工作温度。

    2. 技术参数


    | 参数 | 值 |

    | 接触形式 | 2 Form C (CO) 或 2 Form A (NO) |
    | 额定电压 | 250VAC |
    | 最大切换电压 | 400VAC |
    | 额定电流 | 8A (UL: 10A) |
    | 极限连续电流 | 8A (UL: 10A) |
    | 极限闭合电流(最大) | 15A (4s, 功率因数10%) |
    | 切断能力 | 2000VA |
    | 操作频率(带载/空载) | DC: 360/72000h-1 |
    AC: 360/36000h-1 |
    | 动作/释放时间(最大) | DC线圈:8/6ms |
    | 震动时间(最大) | DC线圈:4/10ms |

    3. 产品特点和优势


    - 高可靠性:具备出色的机械和电气寿命,特别是在重负载条件下依然表现优异。
    - 广泛的应用范围:适用领域涵盖家用电器、工业控制等多个方面,适应性强。
    - 易于集成:采用标准化插件设计,方便焊接及安装。
    - 高绝缘性能:提供高达5kV的介电强度,确保安全隔离。
    - 环境适应性:支持-40°C至85°C的工作温度范围,适合各种恶劣环境。

    4. 应用案例和使用建议


    案例分析:在锅炉控制系统中,该继电器通过简单的电源线控制燃烧器,确保系统稳定运行。
    使用建议:为了提高系统的可靠性和安全性,在频繁操作的应用环境中,建议配合使用稳压电源并考虑冗余设计。

    5. 兼容性和支持


    该继电器可通过焊接或插拔方式安装,兼容性强。制造商提供了详尽的技术支持和售后服务,确保用户在购买后能够获得有效的帮助和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器操作不顺畅 | 检查供电电压是否稳定,更换损坏部件 |
    | 工作过程中噪音大 | 清理线圈内部灰尘,检查机械部分是否有松动 |
    | 控制电路无法有效触发继电器 | 检查触点氧化情况,清理或更换触点 |
    | 产品无法正常脱扣 | 调整电源电压或更换损坏线圈 |

    7. 总结和推荐


    总体而言,这款通用型低功耗PCB继电器凭借其优秀的性能指标和广泛的应用范围,在众多同类产品中脱颖而出。它不仅满足基本的功能需求,还能应对各种严苛的应用环境,是非常值得推荐的产品。

1-1393243-9参数

参数
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
包装方式 管装
