G6RL-1 DC3

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 28.5mm*10mm*12.3mm
供应商型号: H-G6RL-1 DC3
供应商: Heilind
标准整包数: 100
OMRON/欧姆龙 其他继电器 G6RL-1 DC3

G6RL-1 DC3概述

    # G6RL PCB Power Relay 技术手册

    产品简介

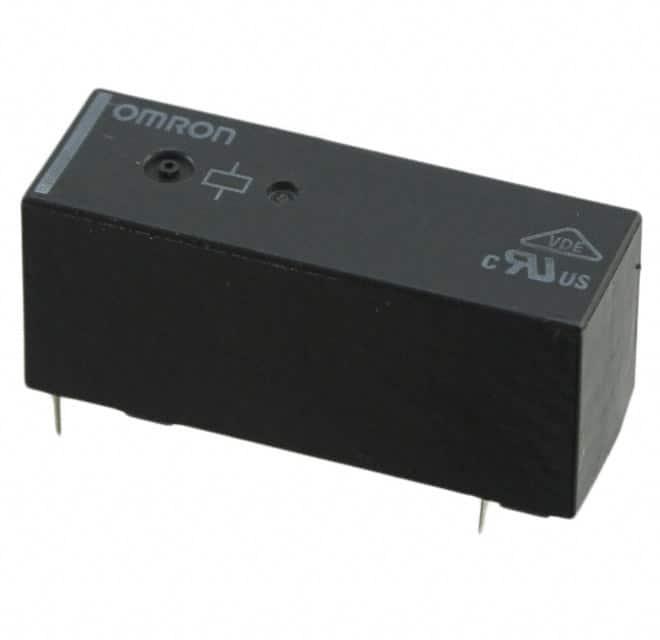

    G6RL是一款适用于印刷电路板(PCB)安装的低轮廓功率继电器,高度仅为12.3毫米。该继电器具有最高达10安培的切换能力,特别适合需要高可靠性的应用场合。主要功能包括低轮廓设计、大容量切换能力及优良的绝缘性能。其应用领域广泛,涵盖锅炉、可编程逻辑控制器(PLC)、输入输出端口、定时器及温度控制器等。

    技术参数


    - 高度:12.3毫米
    - 最大切换容量:2,500瓦(常开触点)
    - 绝缘强度:5千伏
    - 爬电距离和间隙距离:10毫米
    - 高冲击抗性:可达250 m/s²
    - P1负载型号:适用于2 x 200瓦灯泡并联至点火变压器的负载
    额定电压及电流
    | 额定电压 (VDC) | 额定电流 (mA) | 线圈电阻 (Ω) | 必须操作电压 (V) | 必须释放电压 (V) | 最大电压 (V) | 功率消耗 (mW) |
    ||
    | 3 | 73.3 | 40 | 10% max. | 70% min. | 150 | 220 |
    | 5 | 44.0 | 113 | 10% max. | 70% min. | 240 | 540 |
    | 6 | 36.7 | 163 | 10% max. | 70% min. | 240 | 980 |
    | 12 | 18.3 | 654 | 10% max. | 70% min. | 240 | 780 |
    | 24 | 9.2 | 2618 | 10% max. | 70% min. | 240 | 2400 |
    | 48 | 5.0 | 9600 | 10% max. | 70% min. | 240 | 4800 |

    产品特点和优势


    - 低轮廓设计:仅为12.3毫米,节省空间且便于安装。
    - 高切换能力:最高可达2,500瓦,适合处理大负载。
    - 高绝缘性能:绝缘强度达到5千伏,确保高安全性。
    - 强抗冲击能力:可承受高达250 m/s²的冲击,增强耐用性。
    - 多种额定电压选择:提供3VDC至48VDC的选择,适用范围广。

    应用案例和使用建议


    应用案例
    - 锅炉:控制加热系统中的电源开关。
    - PLC:用于自动化控制系统中的信号切换。
    - 温度控制器:调节加热或冷却系统的电源。

    使用建议
    - 在使用前确认工作环境符合产品要求。
    - 确保连接线的稳定性和可靠性,避免松动导致接触不良。
    - 定期检查和维护,确保长期稳定的运行。

    兼容性和支持


    G6RL系列继电器具有广泛的兼容性,可以与其他标准电子元件配合使用。制造商提供详细的技术支持和服务,包括安装指南、维护手册和技术咨询。

    常见问题与解决方案


    1. 无法启动
    - 检查接线是否正确,电压是否符合要求。
    - 确认供电电源的稳定性,排除电源波动的影响。
    2. 释放时间过长
    - 检查是否有机械障碍或接触不良的情况。
    - 更换新的继电器以测试是否存在质量问题。
    3. 异常高温
    - 确保散热条件良好,周围无过多热源。
    - 检查负载是否超出了额定值。

    总结和推荐


    G6RL系列继电器凭借其低轮廓设计、高切换能力和优异的电气性能,在多个应用领域展现出显著的优势。它不仅满足高标准的安全要求,还能在极端环境下保持良好的性能。因此,强烈推荐该产品作为各类工业和自动化控制系统的优选解决方案。

G6RL-1 DC3参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 28.5mm*10mm*12.3mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

G6RL-1 DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6RL-1 DC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6RL-1 DC3 G6RL-1 DC3数据手册

G6RL-1 DC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
