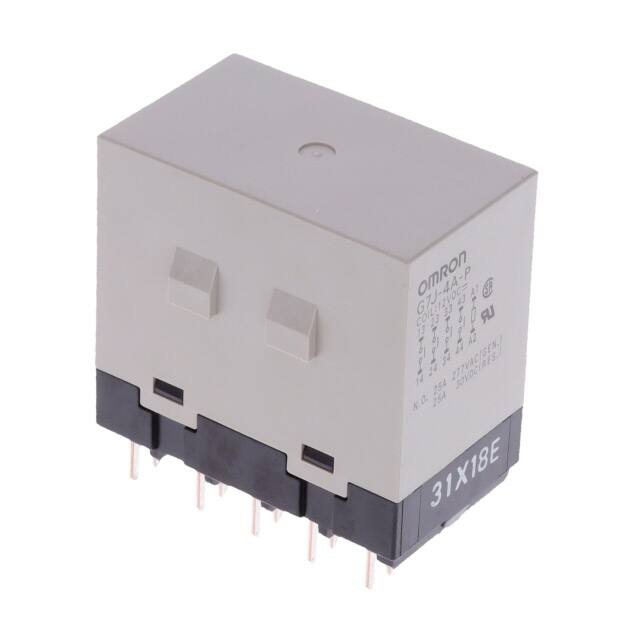

G7J-4A-P DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 51.5mm(长度)*51mm(高度)
供应商型号: G7J-4A-P DC12
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他继电器 G7J-4A-P DC12

G7J-4A-P DC12概述


    产品简介


    G7J系列功率继电器是专为高容量和高介电强度应用设计的多极继电器,适用于接触器的替换场景。这些继电器广泛应用于电机负载、电阻负载及感性负载的切换。其独特的设计能够承受高达50%的瞬时电压降而不产生接触颤动,确保在高负载下的稳定运行。此外,其具有耐压超过4 kV的能力,适合在高电压环境下使用。所用的绝缘材料具有阻燃特性(UL94V-0等级),符合国际安全标准,包括UL和CSA认证。

    技术参数


    | 参数 | 值 |

    | 接触形式 | 4PST-NO、3PST-NO/SPST-NC、DPST-NO/DPST-NC |
    | 额定电压(交流) | 24 VAC至240 VAC |
    | 额定电压(直流) | 12 VDC至100 VDC |
    | 额定电流(交流) | 25 A(电阻负载,220 VAC) |
    | 额定电流(直流) | 25 A(电阻负载,30 VDC) |
    | 切换电压(交流) | 220 VAC |
    | 切换电流(交流) | 25 A(电阻负载,220 VAC) |
    | 切换电压(直流) | 30 VDC |
    | 切换电流(直流) | 25 A(电阻负载,30 VDC) |
    | 接触电阻(最大) | 100 mΩ |
    | 操作时间(最大) | 50 ms |
    | 释放时间(最大) | 50 ms |
    | 额定工作频率(机械) | 1,800 次/小时 |
    | 额定工作频率(电气) | 1,800 次/小时 |
    | 绝缘电阻(最小) | 1,000 MΩ |
    | 耐压能力 | 4,000 VAC(不同极性间) |
    | 冲击耐受电压 | 10,000 V(线圈与接点间) |

    产品特点和优势


    G7J系列功率继电器具有以下特点和优势:
    1. 高容量:可处理高达25 A的负载,适用于高负载应用。
    2. 高介电强度:能够在4 kV以上的电压下可靠运行。
    3. 阻燃材料:所有绝缘材料均采用UL94V-0级阻燃材料,提高安全性。
    4. 高可靠性:耐振动和冲击性能出色,使用寿命长。
    5. 多样化的接线方式:提供多种接线方式(PCB、螺钉、快连),方便安装和连接。
    6. 广泛认证:符合国际标准(如UL、CSA),适用范围广。

    应用案例和使用建议


    G7J系列功率继电器的应用非常广泛,包括但不限于:
    1. 空调压缩机:用于控制空调系统的启动和停止。
    2. 电动工具:用于开关电动工具的电源。
    3. 办公设备:如复印机、传真机中的电源切换控制器。
    4. 食品加工设备:用于控制加热和冷却系统。
    5. 变频器:用于电机驱动的电源控制器。
    使用建议:
    1. 正确安装:确保继电器安装方向正确,避免因振动导致误动作。
    2. 负载匹配:根据实际负载选择合适的型号,以确保最佳性能。
    3. 防潮保护:继电器不防水,需做好防潮措施。
    4. 定期检查:定期检查接线情况和接触电阻,确保长期稳定运行。

    兼容性和支持


    G7J系列继电器兼容多种接线方式,可与不同的终端进行配对。Omrone公司提供详细的安装指南和支持文档,便于客户了解和掌握正确的使用方法。此外,Omrone还提供相关的配件(如固定支架),以方便客户的安装。

    常见问题与解决方案


    1. 继电器未正常工作:
    - 解决方案:检查输入电压是否符合额定值,确认接线是否正确。
    2. 接点发热异常:
    - 解决方案:检查接点电阻,必要时更换新的接点。
    3. 继电器外壳损坏:
    - 解决方案:检查安装环境是否有物理损伤,必要时重新安装并采取防护措施。

    总结和推荐


    G7J系列功率继电器凭借其出色的性能参数和丰富的功能,在多个领域都有广泛应用。它的高容量、高介电强度、阻燃材料、高可靠性等特点使其在市场上具有很强的竞争力。对于需要高负载、高稳定性的应用场景,推荐使用G7J系列功率继电器。它不仅能满足各种需求,还能保证长时间的稳定运行。

G7J-4A-P DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 51.5mm(长度)*51mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

G7J-4A-P DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7J-4A-P DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7J-4A-P DC12 G7J-4A-P DC12数据手册
