G6C-1114P-US DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 功率继电器, G6C系列, 5V 直流线圈电压, 切换电流10A, 单极常开
供应商型号: G6C-1114P-US DC5
供应商: 国内现货
标准整包数: 100
OMRON/欧姆龙 其他继电器 G6C-1114P-US DC5

G6C-1114P-US DC5概述


    产品简介

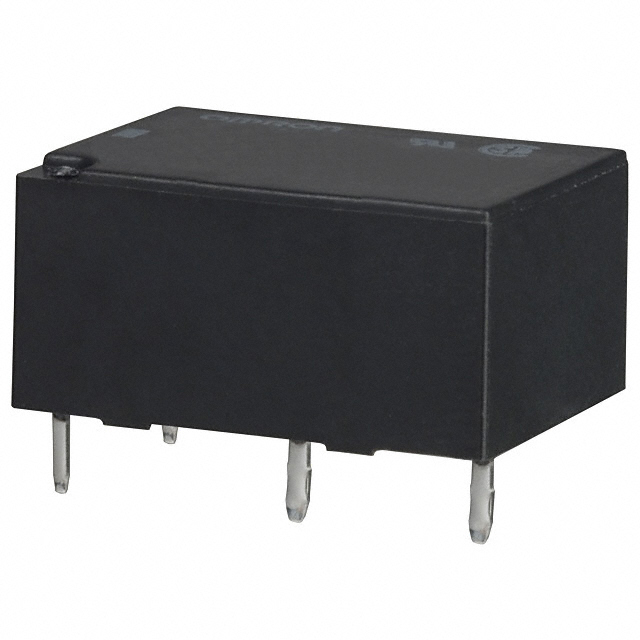

    产品名称:G6C PCB Power Relay
    类型及主要功能:
    G6C是一款迷你型高容量继电器,具有单极双掷(SPST-NO)和双掷(SPST-NO + SPST-NC)触点。适用于电源切换和输出需求的空间节省应用。
    应用领域:
    适用于控制设备的输出应用,尤其适合于需要高电流承载能力和紧凑设计的场合。

    技术参数


    基本参数:
    - 接触形式:
    - SPST-NO(1a)
    - SPST-NO(1a)+ SPST-NC(1b)
    - 触点类型:
    - 单个
    - 保护等级:
    - 全封闭
    - 防飞溅
    - 终端形状:
    - 直接焊接到PCB
    - 插座安装端子
    - 触点材料:
    - 标准:银合金(无镉)
    - FD:银锡铟触点(适用于直流感应负载,带高浪涌电流)
    - 认证标准:
    - UL/CSA
    - 清洁能力:
    - 支持超声波清洗的型号
    技术规格:
    - 额定电压范围:
    - 3VDC、5VDC、6VDC、12VDC、24VDC
    - 最小包装单位:
    - 100个/托盘
    - 封装尺寸:
    - 20×15×10 mm(长×宽×高)
    - 功耗:
    - 200mW
    - 操作时间:
    - 设置时间 ≤ 10ms
    - 释放时间 ≤ 10ms
    - 绝缘电阻:
    - 1,000 MΩ(不同接触间)
    - 耐压:
    - 2,000 VAC(不同接触间)

    产品特点和优势


    独特功能:
    - 小型高容量:
    仅20×15×10 mm,满足空间节省的需求。
    - 低功耗:
    功耗仅为200mW,有助于降低系统能耗。
    - 可清洗:
    超声波清洁兼容,便于后期维护。
    - 多种触点配置:
    既提供SPST-NO又提供SPST-NO + SPST-NC触点,适应不同的应用需求。
    市场竞争力:
    - 紧凑设计:
    在小型化日益重要的现代应用中,具有显著优势。
    - 高可靠性和耐用性:
    能够承受100,000次电气操作,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    G6C广泛应用于各种控制设备的输出部分,如工业自动化、电信设备、医疗设备等。其可靠的性能使其成为电源管理的理想选择。
    使用建议:
    - 确保正确安装,特别是在进行超声波清洗前,要检查和确认触点的方向。
    - 在选择电压时,应考虑到系统的电源要求和继电器的工作温度范围,以确保最佳性能。

    兼容性和支持


    兼容性:
    - 与插座的兼容性:
    可以通过特殊的P6C型号安装到插座上,从而实现方便的模块化设计。
    支持:
    - 认证标准:
    满足UL/CSA标准,确保安全和可靠性。
    - 厂商支持:
    提供详细的使用指南和技术支持,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    问题1:如何确定正确的额定电压?
    - 解决方案:
    根据应用中的电源电压选择合适的额定电压。通常情况下,推荐使用3VDC、5VDC或12VDC。
    问题2:超声波清洁需要注意什么?
    - 解决方案:
    使用指定的清洁型号,并严格按照厂商的清洗指南操作,避免损坏内部结构。

    总结和推荐


    综合评估:
    G6C PCB Power Relay以其紧凑设计、低功耗和高可靠性,在众多应用场合中表现出色。特别是在需要高性能、高稳定性的电源切换场合,G6C是理想的选择。
    推荐:
    基于其卓越的技术参数和广泛应用领域的适应性,我们强烈推荐G6C作为控制设备电源切换的理想解决方案。

G6C-1114P-US DC5参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm*15mm*10mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装
