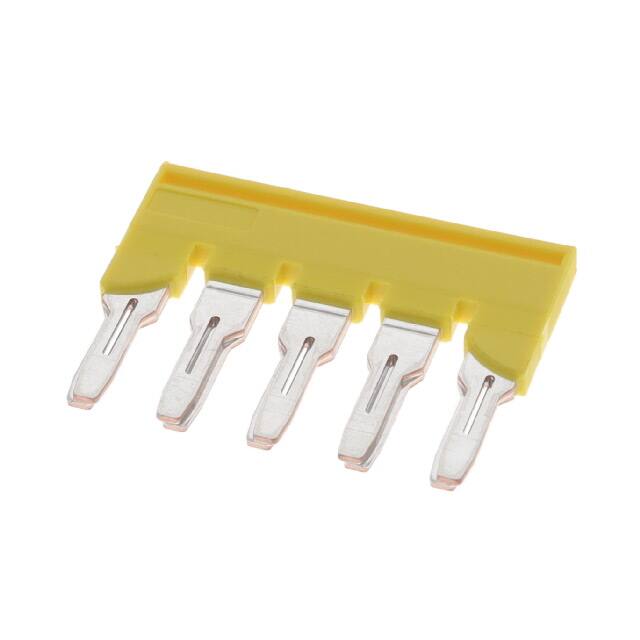

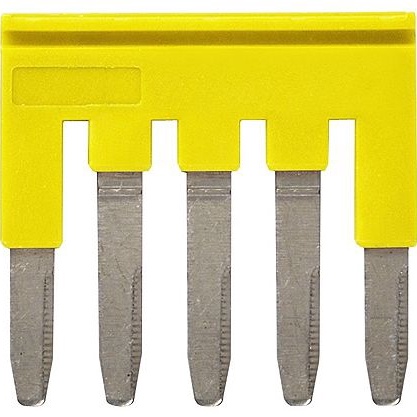

XW5S-S6.0-5

产品分类: 接线座- 配件 - 跳线
厂牌: OMRON/欧姆龙
产品描述: Omron, XW5S 系列 跳片短杆, 使用于XW5T-S6.0-1.1-1 馈通端子块
供应商型号: Z10356-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 接线座- 配件 - 跳线 XW5S-S6.0-5

XW5S-S6.0-5概述


    产品简介


    XW5T是一款标准的DIN轨道终端块,广泛应用于控制面板的设计和安装中。这种终端块通过螺丝固定电线,提供了卓越的安全性和可靠性。XW5T系列产品包括用于连接的穿通终端块、接地终端块、带保险丝的终端块以及刀片式断开终端块等多种型号,满足不同应用需求。这款产品适用于2.5mm²到150mm²范围内的导线,能够支持多种不同的电气配置。

    技术参数


    以下是XW5T系列产品的关键技术规格和性能参数:
    穿通终端块 (Feed Through Terminal Blocks)
    - 适用导线截面: 2.5mm²至150mm²
    - 最小导线截面 (实心):
    - 2.5mm²型号: 0.14mm²
    - 4.0mm²型号: 0.14mm²
    - 6.0mm²型号: 0.2mm²
    - 10mm²型号: 0.5mm²
    - 最大导线截面 (实心):
    - 2.5mm²型号: 4.0mm²
    - 4.0mm²型号: 6.0mm²
    - 6.0mm²型号: 10mm²
    - 10mm²型号: 16mm²
    - 最小导线截面 (细股线):
    - 2.5mm²型号: 0.14mm²
    - 4.0mm²型号: 0.14mm²
    - 6.0mm²型号: 0.2mm²
    - 10mm²型号: 0.5mm²
    - 最大导线截面 (细股线):
    - 2.5mm²型号: 4.0mm²
    - 4.0mm²型号: 6.0mm²
    - 6.0mm²型号: 10mm²
    - 10mm²型号: 16mm²
    - 最小导线截面 (柔性导线):
    - 2.5mm²型号: 0.5mm²
    - 4.0mm²型号: 0.5mm²
    - 6.0mm²型号: 0.5mm²
    - 10mm²型号: 0.5mm²
    - 最大导线截面 (柔性导线):
    - 2.5mm²型号: 2.5mm²
    - 4.0mm²型号: 4.0mm²
    - 6.0mm²型号: 6.0mm²
    - 10mm²型号: 10mm²
    - 电线剥线长度:
    - 2.5mm²型号: 9mm
    - 4.0mm²型号: 9mm
    - 6.0mm²型号: 11mm
    - 10mm²型号: 13mm
    - 紧固扭矩:
    - 2.5mm²型号: 0.4Nm
    - 4.0mm²型号: 0.5Nm
    - 6.0mm²型号: 1.2Nm
    - 10mm²型号: 1.2Nm
    - 尺寸:
    - 2.5mm²型号: 5×48.2×56mm
    - 4.0mm²型号: 6×48.2×56mm
    - 6.0mm²型号: 8×48.2×56mm
    - 10mm²型号: 10×48.2×56.2mm
    - 安装导轨: TH35
    - IEC额定电压: 1000V
    - IEC额定电流:
    - 2.5mm²型号: 24A
    - 4.0mm²型号: 32A
    - 6.0mm²型号: 41A
    - 10mm²型号: 57A
    - 冲击电压等级: 8kV
    - UL额定电压: 600V
    - UL额定电流:
    - 2.5mm²型号: 20A
    - 4.0mm²型号: 30A
    - 6.0mm²型号: 50A
    - 10mm²型号: 65A
    接地终端块 (Grounding Terminal Blocks)
    - 适用导线截面: 2.5mm²至70mm²
    - 最小导线截面 (实心):
    - 2.5mm²型号: 0.14mm²
    - 4.0mm²型号: 0.14mm²
    - 6.0mm²型号: 0.2mm²
    - 10mm²型号: 0.5mm²
    - 最大导线截面 (实心):
    - 2.5mm²型号: 4.0mm²
    - 4.0mm²型号: 6.0mm²
    - 6.0mm²型号: 10mm²
    - 10mm²型号: 16mm²
    - 最小导线截面 (细股线):
    - 2.5mm²型号: 0.14mm²
    - 4.0mm²型号: 0.14mm²
    - 6.0mm²型号: 0.2mm²
    - 10mm²型号: 0.5mm²
    - 最大导线截面 (细股线):
    - 2.5mm²型号: 4.0mm²
    - 4.0mm²型号: 6.0mm²
    - 6.0mm²型号: 10mm²
    - 10mm²型号: 16mm²
    - 最小导线截面 (柔性导线):
    - 2.5mm²型号: 0.5mm²
    - 4.0mm²型号: 0.5mm²
    - 6.0mm²型号: 0.5mm²
    - 10mm²型号: 0.5mm²
    - 最大导线截面 (柔性导线):
    - 2.5mm²型号: 2.5mm²
    - 4.0mm²型号: 4.0mm²
    - 6.0mm²型号: 6.0mm²
    - 10mm²型号: 10mm²
    - 电线剥线长度:
    - 2.5mm²型号: 9mm
    - 4.0mm²型号: 9mm
    - 6.0mm²型号: 11mm
    - 10mm²型号: 13mm
    - 紧固扭矩:
    - 2.5mm²型号: 0.4Nm
    - 4.0mm²型号: 0.5Nm
    - 6.0mm²型号: 1.2Nm
    - 10mm²型号: 1.2Nm
    - 尺寸:
    - 2.5mm²型号: 5×48.2×56mm
    - 4.0mm²型号: 6×48.2×56mm
    - 6.0mm²型号: 8×48.2×56mm
    - 10mm²型号: 10×48.2×56.2mm
    - 安装导轨: TH35
    - IEC额定电压: 1000V
    - IEC额定电流:
    - 2.5mm²型号: 未指定
    - 4.0mm²型号: 未指定
    - 6.0mm²型号: 未指定
    - 10mm²型号: 未指定
    - 冲击电压等级: 8kV
    - UL额定电压: 600V
    - UL额定电流:
    - 2.5mm²型号: 未指定
    - 4.0mm²型号: 未指定
    - 6.0mm²型号: 未指定
    - 10mm²型号: 未指定
    其他型号 (其他型号)
    - 保险丝终端块 (Fuse Terminal Blocks):
    - 适用导线截面: 4.0mm²
    - 最小导线截面 (实心):
    - FU5型号: 0.5mm²
    - FU6型号: 0.5mm²
    - 最大导线截面 (实心):
    - FU5型号: 6mm²
    - FU6型号: 6mm²
    - 最小导线截面 (细股线):
    - FU5型号: 0.5mm²
    - FU6型号: 0.5mm²
    - 最大导线截面 (细股线):
    - FU5型号: 4mm²
    - FU6型号: 4mm²
    - 电线剥线长度: 8mm
    - 紧固扭矩: 0.5Nm
    - 尺寸:
    - FU5型号: 8×77.2×62mm
    - FU6型号: 10×77.2×62mm
    - 安装导轨: TH35
    - IEC额定电压: 800V
    - IEC额定电流:
    - FU5型号: 6.3A
    - FU6型号: 10A
    - 冲击电压等级: 8kV
    - UL额定电压: 600V
    - UL额定电流:
    - FU5型号: 15A
    - FU6型号: 15A
    - 断路终端块 (Knife Edge Disconnect Terminal Blocks):
    - 适用导线截面: 4.0mm²
    - 最小导线截面 (实心): 0.14mm²
    - 最大导线截面 (实心): 6mm²
    - 最小导线截面 (细股线): 0.14mm²
    - 最大导线截面 (细股线): 6mm²
    - 最小导线截面 (柔性导线): 0.5mm²
    - 最大导线截面 (柔性导线): 4mm²
    - 电线剥线长度: 9mm
    - 紧固扭矩: 0.5Nm
    - 尺寸: 6×58×58mm

XW5S-S6.0-5参数

参数
长*宽*高 39.3mm(长度)*3mm(高度)
零件状态 在售
包装方式 散装

XW5S-S6.0-5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5S-S6.0-5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 配件 - 跳线 OMRON/欧姆龙 XW5S-S6.0-5 XW5S-S6.0-5数据手册

XW5S-S6.0-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
