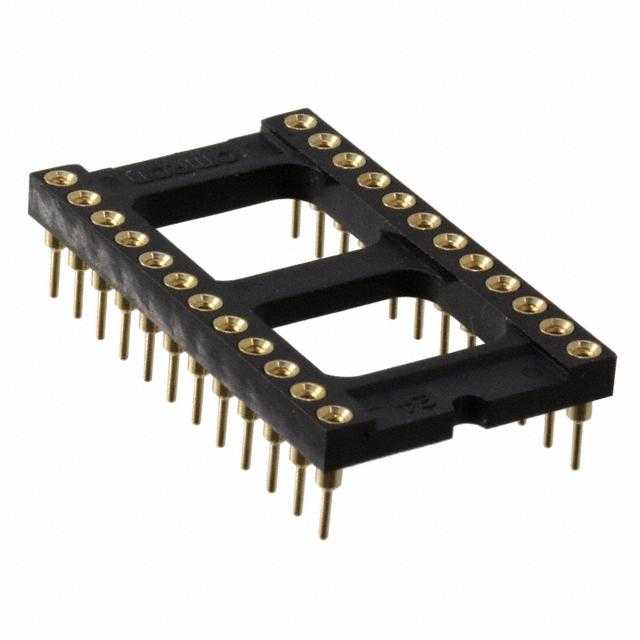

XR2A2411N

产品分类: 用于IC/晶体管的插座
厂牌: OMRON/欧姆龙
产品描述: Conn DIP Socket SKT 24 POS 2.54mm Solder ST Thru-Hole
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 用于IC/晶体管的插座 XR2A2411N

XR2A2411N概述


    产品简介


    产品类型:IC Sockets XR2
    主要功能:
    - 用于安装和连接集成电路(IC),确保可靠的数据传输。
    - 支持多种终端类型,包括DIP终端、Wrap终端、Solder-sleeve终端等。
    - 采用圆柱形针和四点接触结构,确保长寿命和优异的抗震、抗振动性能。
    - 确保易于插入,避免焊锡上升。
    - 符合UL和CSA标准,具有良好的可靠性。
    - 提供多种镀层选项以适应不同的应用需求。
    应用领域:
    - 高速数据处理
    - 电路板设计与组装
    - 自动化生产

    技术参数


    基本信息:
    - 接触力:插入力最大3.92N,拔出力最小0.64N(金镀层)。
    - 插拔耐用性:金镀层100次,0.75µm金镀层50次,0.25µm金镀层20次。
    - 绝缘电阻:最小1,000MΩ(500VDC)。
    - 工作温度:操作温度范围为-55至125°C(无冰冻条件)。
    - 安装方式:适用于DIP、Wrap、Solder-sleeve终端等。
    电气特性:
    - 额定电流:1A
    - 额定电压:300VAC
    - 接触电阻:最大20mΩ(20mV,100mA最大)
    - 介电强度:1,000VAC,持续1分钟(泄漏电流最大1mA)
    适用线材规格:
    - AWG30, AWG28, AWG26, AWG24(实心导线直径0.25至0.51mm)
    - 最大导线对角线长度:0.56mm(DIP终端),0.52mm(低轮廓DIP终端)

    产品特点和优势


    独特功能和优势:
    - 四点接触设计增强了产品在振动和冲击条件下的可靠性。
    - 多种型号可供选择,包括开放框架、闭合框架、单行等多种类型,适用于不同的应用场景。
    - 新的镀锡产品系列提供了更多的选择,以满足不同应用的需求。
    - 符合UL和CSA标准,确保高质量和安全性。
    市场竞争力:
    - 出色的抗震和抗冲击能力使其成为高速数据处理和自动化生产的理想选择。
    - 多样的终端类型和镀层选项,提高了其在多种复杂应用场景中的灵活性。

    应用案例和使用建议


    应用场景分析:
    - 在高密度PCB板上用于集成电路的固定和连接。
    - 适用于需要频繁插拔的工业设备和自动化生产线。
    - 在恶劣环境条件下保持稳定性能,如高低温环境和震动环境。
    使用建议:
    - 确保IC引脚符合规定的尺寸要求,以免造成损坏。
    - 使用专用工具如XY2C-0101或XY2C-0103进行IC的插入和拔出,以避免对电路板和内部触点造成损伤。
    - 考虑到振动和冲击的影响,推荐使用镀金触点。

    兼容性和支持


    兼容性:
    - 支持DIP、Wrap、Solder-sleeve终端等多种类型的IC终端。
    - 与特定型号的IC插座和插头兼容,如XR2C单排IC插座。
    支持和维护:
    - OMRON提供技术支持和售后服务,帮助用户解决问题和进行维修。
    - 可订购的配件和工具包括IC夹具、去除工具等,以便更好地维护和管理产品。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:如何正确焊接?
    - 解决方案:确保外套不超出电路板通孔,避免焊锡进入插座顶部。

    - 问题:如何安全地移除IC?
    - 解决方案:使用专用工具XY2C-0101或XY2C-0103,避免使用螺丝刀或其他可能造成损伤的工具。

    - 问题:如何检查接触情况?
    - 解决方案:避免使用测试棒或检查针检查接触或电路,以免损坏内部触点或镀层。

    总结和推荐


    综合评估:
    - 优点:优秀的抗震、抗冲击能力和多种终端选项,使XR2 IC Sockets成为高速数据处理和自动化生产的首选。
    - 缺点:在某些极端环境下可能需要额外防护措施,例如低温环境下的防冰冻处理。
    推荐使用:
    - 强烈推荐用于高可靠性和高性能需求的应用场景,特别是在自动化生产和高速数据处理方面。

XR2A2411N参数

参数
长*宽*高 30.48mm(长度)*10.16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XR2A2411N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XR2A2411N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 用于IC/晶体管的插座 OMRON/欧姆龙 XR2A2411N XR2A2411N数据手册

XR2A2411N封装设计

查看详情并下载
Symbol
Footprint
3D Model
