XF2J302411A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 30pin 自然色 4.15mm FPC 500mA 金 底部 贴片安装 19.5mm(长度)*2.95mm(高度)
供应商型号:
供应商:
标准整包数: 0

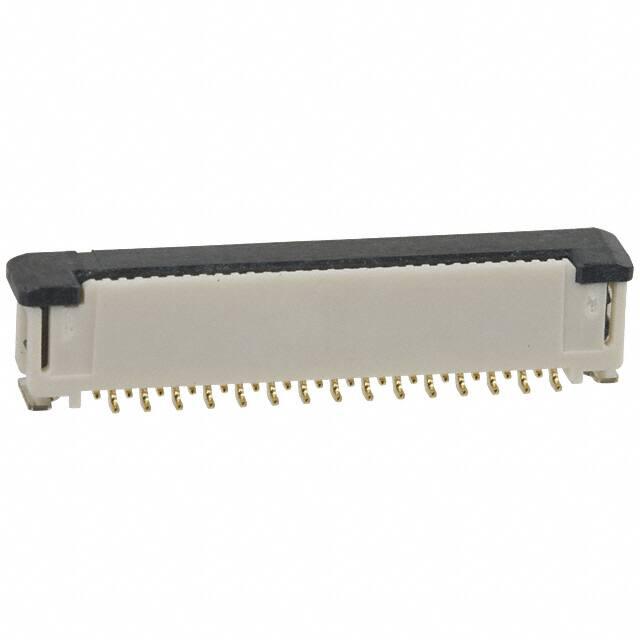

OMRON/欧姆龙 FFC/FPC连接器 XF2J302411A

XF2J302411A概述

    XF2J ZIF Slide-locking Connector 技术手册解析

    1. 产品简介


    XF2J 是一种零力(Zero Force)插入的扁平柔性电缆(FFC)/柔性印刷电路板(FPC)连接器。它采用顶部进线方式,能够确保在自动化装配过程中高精度拾取和放置。该连接器主要用于需要低板上高度的应用场合,例如便携式电子设备和手持设备。其设计特点使得XF2J连接器特别适合于自动化生产线中的精确安装,保证了在电子设备制造过程中的高效和可靠。

    2. 技术参数


    - 额定电流:0.5 A(AC/DC)
    - 额定电压:50 V(AC/DC)
    - 接触电阻:最大30 mΩ(在20 mV DC,100 mA条件下)
    - 绝缘电阻:最小100 MΩ(在250 V DC条件下)
    - 耐压强度:250 V AC持续1分钟(泄漏电流:最大1 mA)
    - 插入耐久性:30次
    - 适用温度范围:-30°C至85°C(无结冰或凝露)
    - 外形尺寸:详细尺寸见附图,具体为不同的PIN数对应不同的外形尺寸。
    - 型号及PIN数量:支持多种PIN数的型号选择,从6 PIN到40 PIN不等。

    3. 产品特点和优势


    - 低板上高度:仅4.15 mm的高度,非常适合空间受限的设计。
    - 自动安装支持:确保自动化装配过程中高精度拾取和放置。
    - 逆向终端类型可选:提供标准终端和逆向终端两种类型,满足不同应用需求。
    - 兼容性强:适用于厚度为0.3 mm的FFC/FPC,具有出色的兼容性。
    - RoHS合规:环保材料使用,符合RoHS标准。

    4. 应用案例和使用建议


    - 应用案例:XF2J连接器广泛应用于智能手机、平板电脑以及其他便携式消费电子产品中,用于连接主板和LCD屏幕或其他组件。
    - 使用建议:
    - 确保FFC/FPC电缆的正确安装位置,避免不必要的磨损和损坏。
    - 定期检查连接器接口是否有灰尘或其他异物,保持清洁有助于提高接触可靠性。
    - 在设计时考虑热管理和机械应力,避免过热或过度弯曲导致的损坏。

    5. 兼容性和支持


    - 兼容性:适用于厚度为0.3 mm的FFC/FPC,支持多种PIN数的型号选择,确保了广泛的兼容性。
    - 支持:OMRON提供详尽的技术文档和客户支持服务,帮助用户解决安装和调试过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高。
    - 解决方案:检查FFC/FPC电缆是否正确安装,并确保连接器接合部位干净无污垢。
    - 问题2:无法实现正常插拔操作。
    - 解决方案:检查插拔过程中是否有机械干涉或损坏的迹象,及时调整或更换连接器。

    7. 总结和推荐


    XF2J ZIF Slide-locking Connector 是一款性能优越的连接器,尤其适用于空间有限且需要高精度装配的应用场合。其低板上高度、高可靠性以及广泛的兼容性使其在市场上具有较高的竞争力。对于需要高性能连接解决方案的设计工程师来说,这是一个值得推荐的产品。

XF2J302411A参数

参数
端接 焊盘
连接器/触头类型 底部
扁平柔性类型 FPC
触头镀层
板上高度 4.15mm
额定电流 500mA
间距 500μm
针脚数 30pin
外壳颜色 自然色
长*宽*高 19.5mm(长度)*2.95mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XF2J302411A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2J302411A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2J302411A XF2J302411A数据手册
