G2R-24 DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙

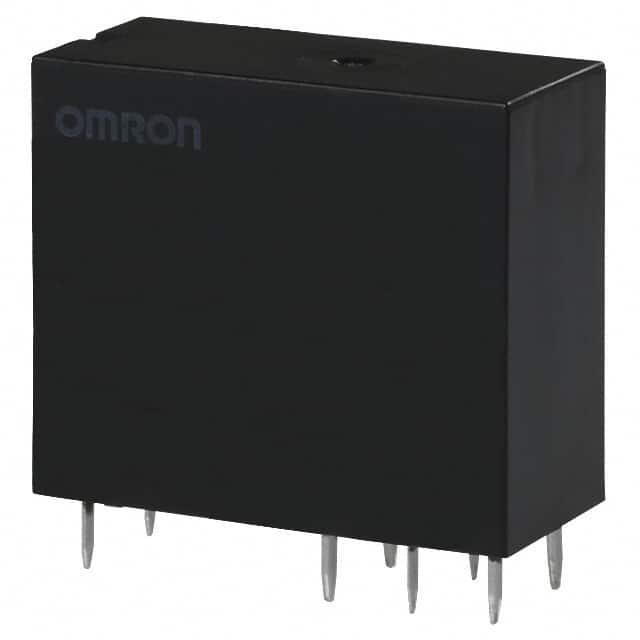

产品描述: Omron 欧姆龙 功率继电器, G2R系列, 5V 直流线圈电压, 切换电流5A, 双刀双掷
供应商型号: 6867064
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2R-24 DC5

G2R-24 DC5概述

    G2R PCB Power Relay 技术手册

    1. 产品简介


    G2R 系列是通用电源继电器,适用于多种场合的单极10 A和双极5 A的应用。该继电器设计安全可靠,具有5,000 V的绝缘强度和10,000 V的浪涌抗性,确保了良好的电气隔离和稳定的工作环境。此外,该系列还提供交流和直流类型的线圈,以满足不同应用场景的需求。

    2. 技术参数


    - 接触形式: 单极(SPST-NO)、双极(SPDT、DPST-NO、DPDT)
    - 触点材料: 银合金(不含镉)
    - 最大负载:
    - 单极:10 A @ 250 VAC 或 10 A @ 30 VDC
    - 双极:5 A @ 250 VAC 或 5 A @ 30 VDC
    - 操作频率:
    - 机械: 最高可达18,000次/小时
    - 电气: 最高可达1,800次/小时
    - 环境适应性: 操作温度范围-40°C至70°C,湿度范围5%至85%
    - 绝缘电阻: 最小值为1,000 MΩ
    - 耐压强度:
    - 线圈和触点间: 5,000 VAC,持续1分钟
    - 不同极性触点间: 3,000 VAC,持续1分钟
    - 同极性触点间: 1,000 VAC,持续1分钟
    - 振动与冲击: 在非激励状态下的振动和冲击测试均已通过

    3. 产品特点和优势


    G2R系列继电器具有高可靠性、快速响应时间和长寿命等特点。特别适合用于需要频繁开关操作的电路,如自动化控制、照明系统及工业设备中。其优异的电气特性和稳定性使其在市场上具有强大的竞争力。

    4. 应用案例和使用建议


    - 应用场景:
    - 自动化生产线: 用于设备的控制和信号传递。
    - 照明系统: 作为灯具的开关,实现远程控制。
    - 工业控制系统: 在高电压、大电流环境下提供可靠的电气隔离。
    - 使用建议:
    - 确保在安装前检查电源电压是否匹配,避免因电压不匹配导致损坏。
    - 注意继电器的工作温度范围,防止过热或低温环境下影响性能。
    - 定期清洁和检查以保持良好工作状态。

    5. 兼容性和支持


    G2R系列产品符合RoHS标准,可与各种插件式和带护盖继电器兼容。制造商提供全面的技术支持,包括安装指南、维护手册和技术咨询。

    6. 常见问题与解决方案


    - 问题: 继电器无法正常启动。
    - 解决方案: 检查电源电压是否正确,检查线圈是否已接好且没有短路。
    - 问题: 触点损坏。
    - 解决方案: 保证负载不超过额定值,定期清理触点上的氧化物和灰尘。
    - 问题: 操作频率超出推荐值。
    - 解决方案: 减少操作次数,或选择更高频次的操作继电器。

    7. 总结和推荐


    G2R系列继电器以其高可靠性和广泛的适用性成为市场上的一颗明珠。无论是在自动化生产线上还是家用电器中,它都表现出色。考虑到其优异性能和广泛应用范围,强烈推荐使用这款产品。

G2R-24 DC5参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*13.5mm*25.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G2R-24 DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-24 DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-24 DC5 G2R-24 DC5数据手册

G2R-24 DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
