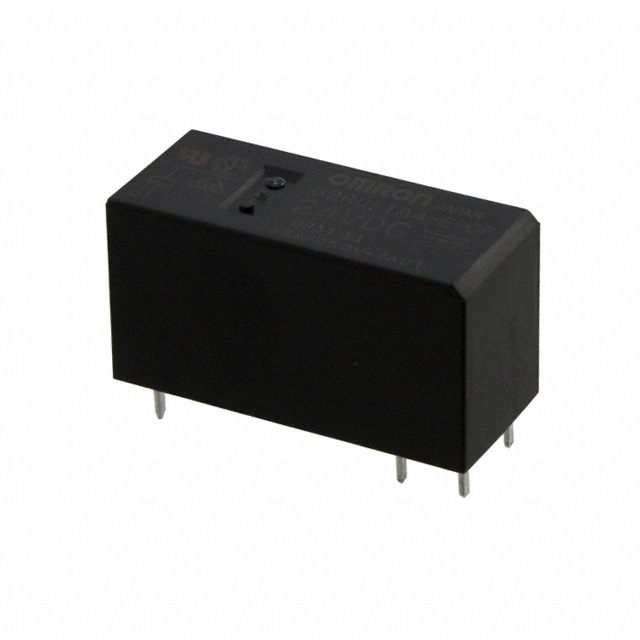

G2RL-1A-E DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2RL系列, 24V 直流线圈电压, 切换电流16A, 单极常开
供应商型号: G2RL-1A-E DC24
供应商: 国内现货
标准整包数: 100
OMRON/欧姆龙 其他继电器 G2RL-1A-E DC24

G2RL-1A-E DC24概述

    # G2RL PCB Power Relay 产品技术手册

    产品简介


    基本描述
    G2RL PCB Power Relay 是一款专为小型化设备设计的低轮廓功率继电器,最大高度仅为15.7毫米。它提供单极、双极、高容量(16安培)和高灵敏度(250毫瓦)等多种型号,适用于广泛的应用场合。
    主要功能
    - 适用于家用电器、办公自动化设备和工业机械等。
    - 符合多种国际标准,包括VDE(EN61810-1)、UL508、CSA22.2、IEC/EN 60335-1(-HA型号)等。
    - 高温环境下可操作至85°C(CV型号)。
    应用领域
    - 家用电器
    - 办公自动化设备
    - 工业机械

    技术参数


    | 参数 | 规格 |

    | 高度 | 15.7 mm 最大 |
    | 环境温度 | -40°C 到 85°C(无冰霜或冷凝) |
    | 绝缘等级 | IIIa 类 |
    | 清洁距离 | 8 mm 最小 |
    | 爬电距离 | 8 mm 最小 |
    | 最大额定电流 | 16A (高容量型) |
    | 最大切换电压 | 440VAC, 300VDC |
    | 操作时间 | 吸合:最大 15 ms |
    释放:最大 5 ms |

    产品特点和优势


    - 低轮廓设计:高度仅为15.7 mm,适合在狭小空间内安装。
    - 广泛的适用性:提供单极和双极型号,覆盖从标准到高容量和高灵敏度的不同需求。
    - 高标准认证:符合多项国际标准,确保产品质量和安全性。
    - 环境适应性:可在高温环境下运行,最大工作温度可达105°C(CV型号)。

    应用案例和使用建议


    应用案例
    1. 家用电器:用于冰箱、空调、洗衣机等设备中的控制回路。
    2. 办公自动化设备:用于打印机、复印机等设备中的信号控制。
    3. 工业机械:用于各种自动化生产线上的控制信号传输。
    使用建议
    - 在使用前,请确认工作环境是否满足温度和湿度要求。
    - 使用高灵敏度型号时,需特别注意电压波动对持电电压的影响。
    - 对于需要频繁开关的应用场合,建议选择高耐用性的型号以提高系统可靠性。

    兼容性和支持


    - 兼容性:该继电器与各种标准接口兼容,方便与其他电子元件或设备进行连接。
    - 技术支持:OMRON 提供全方位的技术支持和售后服务,如有任何疑问,可通过官网联系客服。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 请检查接线是否正确,接触点是否有氧化现象。 |
    | 持电电压不稳定 | 确保电压源稳定,并检查是否有过载情况。 |
    | 继电器无法吸合 | 检查线圈接线是否正确,是否达到最低工作电压。 |
    | 设备无法正常释放 | 确认设备电源已断开,并重新上电测试。 |

    总结和推荐


    综合评估
    G2RL PCB Power Relay 具有优良的低轮廓设计、高可靠性和广泛的适用范围。该系列产品通过了多项国际认证,能够在苛刻的工作环境中稳定运行,适用于多种应用场景。
    推荐结论
    我们强烈推荐 G2RL PCB Power Relay,特别是在需要高可靠性和环境适应性的应用场景中。该系列产品的优异性能和全面的支持体系将为您的项目带来可靠的保障。

G2RL-1A-E DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G2RL-1A-E DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-1A-E DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-1A-E DC24 G2RL-1A-E DC24数据手册

G2RL-1A-E DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
