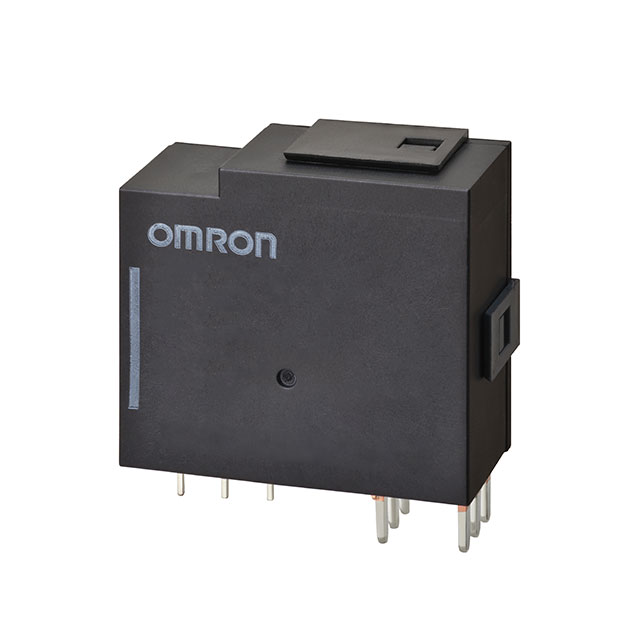

G9TA-K1AP DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 插件,D18XL39.1MM 通孔安装
供应商型号: ET-3861024
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G9TA-K1AP DC12

G9TA-K1AP DC12概述

    # G9TA AC Power Latching Relay

    产品简介


    G9TA是欧姆龙(Omron)公司推出的一款高功率磁保持继电器,适用于智能仪表、照明控制、光伏逆变器和电动汽车充电器等领域。这款继电器具备紧凑设计、高可靠性、低接触电阻等特点,适用于需要频繁开关高功率负载的应用场合。

    技术参数


    G9TA AC Power Latching Relay的技术参数如下:
    - 额定电压:DC 12V(可选其他电压)
    - 额定电流:
    - 单线圈型号:83 mA(DC 12V)
    - 双线圈型号:217 mA(DC 12V)
    - 接触电阻:≤2 mΩ
    - 设置电压:80%至110%额定电压
    - 复位电压:80%至110%额定电压
    - 最大电压:110%额定电压
    - 额定载流能力:60 A(AC 250 V)
    - 最大脉冲宽度:1,000 ms
    - 最小脉冲宽度:100 ms
    - 绝缘电阻:≥1,000 MΩ
    - 介电强度:4,000 VAC,50/60 Hz持续1分钟(线圈与触点间)

    产品特点和优势


    G9TA AC Power Latching Relay具备以下几个显著的特点和优势:
    - 高功率切换:能够处理高达60 A的负载电流,适用于高功率应用。
    - 紧凑设计:紧凑型结构使其适用于空间受限的应用场景。
    - 低接触电阻:极低的接触电阻确保了高效的电力传输。
    - 振动抗性:高磁力保持力设计提供了良好的抗振动性能。
    - 环保材料:符合RoHS标准,无有害物质。
    - 多种终端类型:提供螺丝固定、焊接端子和PCB端子等多种安装选项。

    应用案例和使用建议


    应用案例
    - 智能仪表:用于智能仪表的开关控制。
    - 照明控制:实现对LED灯具的智能控制。
    - 光伏逆变器:在光伏系统中用于高功率负载的控制。
    - 电动汽车充电器:在充电桩中用于负载的通断控制。
    使用建议
    - 环境温度与湿度:安装时要确保设备处于-40°C到85°C的温度范围内,并且相对湿度在5%到85%之间。
    - 正确的连接方式:安装前应仔细检查继电器的线圈极性,避免错误接线导致电路无法正常断开。
    - 适当的连接扭矩:螺钉应紧固至指定的扭矩(如M5螺钉的扭矩为1.57至2.35 N·m),以防止松动。
    - 负载条件:避免长时间超过1,000 ms的脉冲宽度,以减少电气损坏的风险。

    兼容性和支持


    G9TA AC Power Latching Relay与各种电子元件和设备兼容,且符合UL 508标准(不包括PCB端子类型)。欧姆龙公司提供详尽的技术支持和维护服务,包括安装指南、使用手册和售后咨询。

    常见问题与解决方案


    1. 问:如何正确安装继电器?
    - 答:首先确保螺钉紧固至适当的扭矩(如M5螺钉的扭矩为1.57至2.35 N·m),并正确连接线圈极性。
    2. 问:继电器在什么环境下能正常工作?
    - 答:继电器应在-40°C到85°C的温度范围内,在5%到85%的相对湿度条件下工作。
    3. 问:如何避免脉冲宽度过长导致的损坏?
    - 答:应避免脉冲宽度超过1,000 ms,可以使用适当的控制器来限制脉冲宽度。

    总结和推荐


    G9TA AC Power Latching Relay凭借其高功率切换能力、紧凑设计和低接触电阻等优点,在智能仪表、照明控制、光伏逆变器及电动汽车充电器等多个领域具有广泛的适用性和优越的市场竞争力。对于需要高可靠性和高性能的高功率应用,G9TA无疑是一个值得推荐的产品。

G9TA-K1AP DC12参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 插件,D18XL39.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

G9TA-K1AP DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9TA-K1AP DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9TA-K1AP DC12 G9TA-K1AP DC12数据手册

G9TA-K1AP DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.5128 ¥ 134.8966
5+ $ 12.9001 ¥ 119.9065
10+ $ 12.4878 ¥ 116.0743
30+ $ 11.9364 ¥ 110.949
90+ $ 10.5882 ¥ 98.4173
库存: 31
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 134.89
