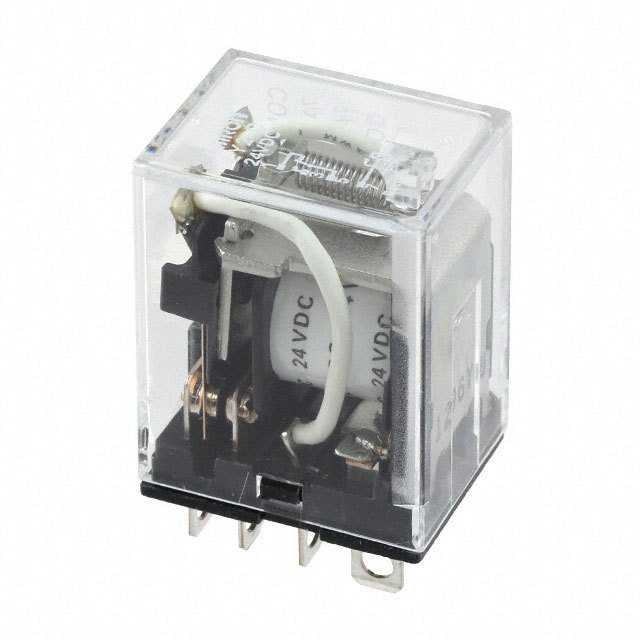

LY2-C DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 21.59mm*27.94mm*36.06mm
供应商型号: CSJ-ST49318666
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 LY2-C DC24

LY2-C DC24概述

    Bi-Power Relays CSMLYOEEDSE25 技术手册

    产品简介


    本技术手册介绍的是 OMRON 的 Bi-Power 继电器(型号 CSMLYOEEDSE25)。Bi-Power 继电器属于功率切换紧凑型通用继电器,适用于多种工业和商业应用。这些继电器旨在通过先进的设计和优化的功能,提供高效的电力控制解决方案。

    技术参数


    - 产品型号:LY1、LY2、LY4 等
    - 电压范围:单相交流 6 至 240VAC、直流 6 至 125VDC
    - 电流容量:最大 15A(AC),15A(DC)
    - 额定负载:
    - 交流 120VAC 时 15A
    - 交流 240VAC 时 15A
    - 直流 30VDC 时 15A
    - 绝缘强度:不同极性的接触之间 2000VAC,相同极性的接触之间 1000VAC
    - 工作温度范围:单极双极为 -25°C 至 55°C,三极四极为 -25°C 至 40°C
    - 操作时间:最大 25ms
    - 释放时间:最大 25ms
    - 机械寿命:50,000,000 次(AC),100,000,000 次(DC)
    - 电气寿命:最小 200,000 次(AC),500,000 次(DC)
    - 重量:单极双极为 40g,三极为约 50g,四极为约 70g

    产品特点和优势


    - 节省布线工作:结合推入式端子插座(PYF-@-PU)可以减少高达 60% 的布线工作,从而简化安装过程。
    - 安全性高:标准型号符合 UL、CSA 和 SEV 安全标准,且满足电气器具和材料安全法要求。
    - 内置弧形屏障:有效中断电弧,确保安全。
    - 耐压能力强:达到 2000V 耐压水平。
    - 多样化配置:包括内置二极管和内置 CR 电路型号,提供不同的电气特性和功能。
    - 合规性广:还符合 LR 和 VDE 安全标准。

    应用案例和使用建议


    应用场景:
    - 适用于电机控制
    - 适用于电灯开关
    - 适用于电容器的充电和放电
    - 适用于电磁阀控制
    使用建议:
    - 在接线过程中,尽量减少多余的导线,采用推入式终端连接。
    - 在复杂环境中使用时,建议进行详细的系统级测试以确保可靠运行。
    - 对于特殊应用场合,如高温环境,需要考虑是否选用带高温限制的产品。

    兼容性和支持


    - 兼容性:支持推入式终端连接和螺丝终端连接方式,可与插接终端类型结合使用。
    - 支持服务:OMRON 提供全面的技术支持和售后服务,包括快速响应客户咨询和问题解决。

    常见问题与解决方案


    1. 问题:继电器不启动。
    - 解决方案:检查电源输入电压是否符合要求,确保输入电压至少达到额定值的 80%。
    2. 问题:继电器过热。
    - 解决方案:检查散热条件是否良好,确保继电器周围有足够的空气流通。
    3. 问题:继电器不能释放。
    - 解决方案:确认电源电压低于释放电压值,调整至合适的电压水平。

    总结和推荐


    综上所述,CSMLYOEEDSE25 型号的 Bi-Power 继电器是一款高性能、多功能的电力控制解决方案。它在布线简化、安全性、耐用性和多样化配置方面具有显著优势。推荐在需要高效电力控制的工业和商业环境中使用。对于需要复杂布线和高安全标准的应用场合,这些继电器将是理想的选择。

LY2-C DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 21.59mm*27.94mm*36.06mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

LY2-C DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

LY2-C DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 LY2-C DC24 LY2-C DC24数据手册

LY2-C DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.2122 ¥ 123.0976
库存: 20
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 123.09
