XF3M(1)-2215-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 1mm间距22p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: J-OMRO-0129298
供应商: Chip1stop
标准整包数: 1

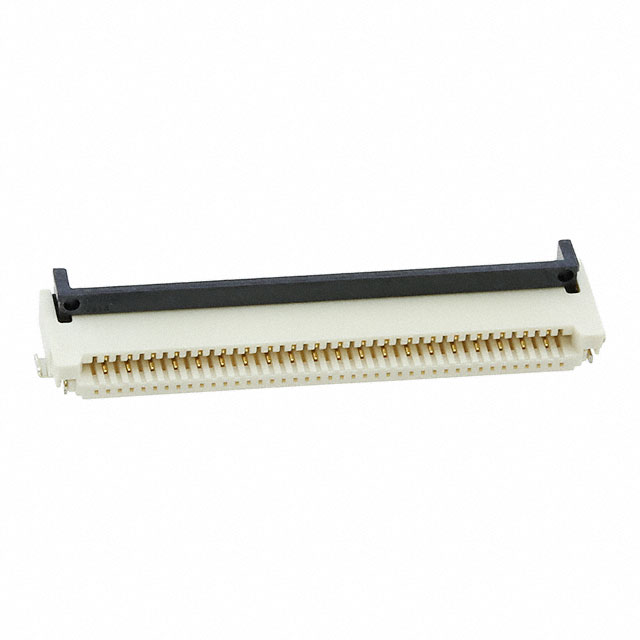

OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-2215-1B-R100

XF3M(1)-2215-1B-R100概述

    XF3M Rotary Backlock Connector 技术手册

    产品简介


    XF3M 是一种适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)的旋转式锁扣连接器。这种连接器提供更佳的电缆插入性能,并且通过“Sure Lock”设计确保正确的连接。XF3M 连接器具有 0.5 毫米或 1.0 毫米两种间距版本,可选择双面或单面上部接触方式,镀金或锡镀层,并支持最多 80 针的多类型版本。

    技术参数


    - 额定电流:0.5 A(交流/直流)
    - 额定电压:50 V(交流/直流)
    - 接触电阻:最大 50 mΩ(在 20 mV 直流,最大 100 mA 条件下)
    - 绝缘电阻:最小 100 MΩ(在 250 V 直流条件下)
    - 耐压强度:250 V 交流电压持续 1 分钟(泄漏电流:最大 1 mA)
    - 插拔寿命:镀金:20 次;锡镀:10 次
    - 工作温度范围:-30°C 至 85°C(无冰冻或冷凝)

    产品特点和优势


    1. 提高插入性能:旋转式锁扣设计使得 FPC/FFC 的插入更加轻松便捷。
    2. 确认连接:独特的“Sure Lock”设计确保连接正确并可靠。
    3. 多种型号选择:提供 0.5 毫米和 1.0 毫米两种间距版本,接触方式灵活,镀层多样,满足不同需求。
    4. 环保材料:符合 RoHS 标准,无卤素,适合环保要求高的应用场合。

    应用案例和使用建议


    XF3M 旋转式锁扣连接器广泛应用于各种电子设备中,如智能手机、平板电脑和便携式医疗设备。例如,在智能手机中,XF3M 连接器可用于连接显示屏与主板,确保可靠的电气连接和结构稳固性。
    使用建议:
    - 确保在插拔过程中轻轻旋转锁扣以确保正确连接。
    - 定期检查连接器接触点是否有磨损或腐蚀,及时更换损坏部件。
    - 使用合适的焊接工艺,避免过热损伤连接器。

    兼容性和支持


    XF3M 旋转式锁扣连接器与其他标准的 FPC/FFC 电缆完全兼容。OMRON 提供详细的技术支持和售后服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 问题:无法确认连接是否正确。
    - 解决方案:旋转锁扣直到听到“咔哒”声,表示连接正确。
    2. 问题:接触电阻过高。
    - 解决方案:检查接触点是否有污垢或氧化物,进行清洁处理或重新焊接。
    3. 问题:插拔次数不足。
    - 解决方案:确保操作时动作轻柔,减少不必要的磨损。

    总结和推荐


    XF3M 旋转式锁扣连接器凭借其出色的性能和可靠性,成为许多应用场合的理想选择。无论是在便携设备还是医疗设备中,这款连接器都能够提供稳定的电气连接和可靠的机械支撑。建议在需要高精度和可靠性的应用中优先考虑使用 XF3M 旋转式锁扣连接器。

XF3M(1)-2215-1B-R100参数

参数
端接 焊盘
额定电流 500mA
扁平柔性类型 -
外壳颜色 -
连接器/触头类型 -
触头镀层 -
板上高度 -
针脚数 -
间距 1mm
长*宽*高 26.6mm(长度)*6.4mm(高度)
安装方式 贴片安装
包装方式 散装

XF3M(1)-2215-1B-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M(1)-2215-1B-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M(1)-2215-1B-R100 XF3M(1)-2215-1B-R100数据手册

XF3M(1)-2215-1B-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
