G2RL-1-E-HA DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: 653-G2RL-1-E-HADC5
供应商: Mouser
标准整包数: 1

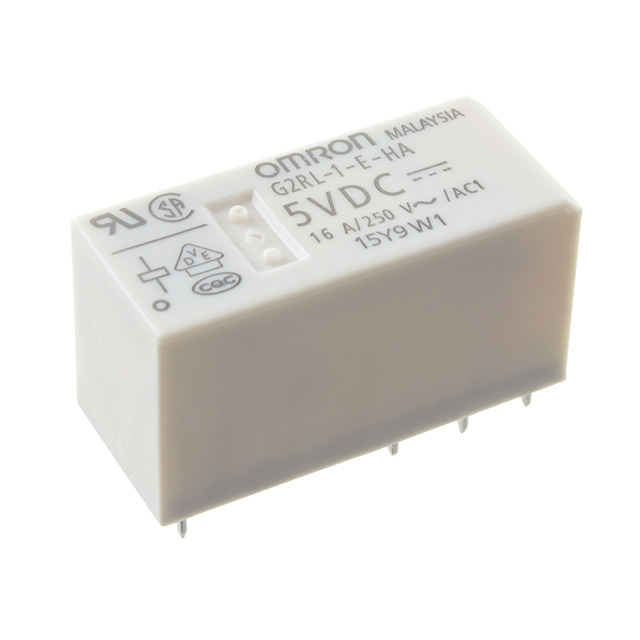

OMRON/欧姆龙 其他继电器 G2RL-1-E-HA DC5

G2RL-1-E-HA DC5概述

    # G2RL PCB Power Relay 技术手册

    产品简介


    基本信息
    G2RL PCB Power Relay 是一种低轮廓功率继电器,适用于需要紧凑设计的设备中,最大高度为15.7毫米。这种继电器具有单极、双极、高容量(16安培)型和高灵敏度型等多种型号。该产品符合国际标准,能够在多种应用环境中可靠运行。
    主要功能
    - 高可靠性:能够在恶劣环境下正常工作,提供长期稳定的性能。
    - 多用途:可用于家用电器、办公自动化设备和工业机械等领域。
    - 灵活配置:提供多种不同的接点形式和电压等级选择,以适应不同应用场景。
    应用领域
    - 家用电器:如洗衣机、空调、冰箱等。
    - 办公自动化设备:如打印机、复印机等。
    - 工业机械:如各种自动化设备和控制系统。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 5VDC:80.0mA, 12VDC:33.3mA, 24VDC:16.7mA, 48VDC:8.96mA |
    | 线圈电阻 | 5VDC:62.5Ω, 12VDC:360Ω, 24VDC:1,440Ω, 48VDC:5,358Ω |
    | 必须操作电压 | 5VDC:70% max., 12VDC:75% max. |
    | 必须释放电压 | 5VDC:10% min., 12VDC:10% min. |
    | 最大电压 | 5VDC:130%, 12VDC:125%, 24VDC:125%, 48VDC:130% |
    | 功率消耗 | 5VDC:Approx. 400mW, 12VDC:Approx. 250mW |
    | 最大切换电压 | 440VAC, 300VDC |
    | 最大切换电流 | 12A(标准),8A(高容量),16A(高灵敏度) |
    | 工作温度范围 | -40°C至85°C(无冰冻或冷凝),-40°C至105°C(G2RL-1A-E-CV型号) |
    | 工作湿度范围 | 5%至85%(无冰冻或冷凝) |

    产品特点和优势


    - 低轮廓设计:仅15.7毫米的最大高度,非常适合小型化设备的应用。
    - 多功能选择:提供多种不同的接点形式和电压等级,适用于不同的需求。
    - 高可靠性:符合国际标准(如VDE、UL、CSA、IEC等),确保在各种环境下的可靠运行。
    - 高性能:高切换电压和电流,保证在高负载条件下的稳定运行。

    应用案例和使用建议


    应用案例
    - 家用电器:用于空调、洗衣机等家电的控制,实现定时开关等功能。
    - 办公自动化设备:用于打印机、复印机等设备,控制电源通断。
    使用建议
    - 安装注意事项:在安装时应注意接线和焊接的规范,避免短路和过热。
    - 清洁维护:由于继电器具有防焊料腐蚀的能力,建议不要采用浸泡清洗的方式,建议咨询销售代表关于密封型号的清洗方法。
    - 保护措施:避免在含有腐蚀性气体的环境中使用,以防接触表面腐蚀导致故障。

    兼容性和支持


    兼容性
    G2RL PCB Power Relay 具有较高的兼容性,能够与大多数常用的电子设备和其他继电器配合使用。对于特殊需求,可以咨询Omron销售代表获得更多的技术支持。
    支持和服务
    - 产品认证:G2RL型号通过UL、CSA、EN/IEC、VDE等多项国际认证,保证产品质量。
    - 技术支持:用户可以在产品手册和官方网站上找到详细的技术资料和使用说明。

    常见问题与解决方案


    问题与解答
    - Q: 继电器在高温环境下无法正常工作怎么办?
    - A: 请确认使用环境的温度范围是否在允许范围内。如果温度过高,可以考虑使用具有更高工作温度范围的型号,如G2RL-1A-E-CV。
    - Q: 如何正确进行清洁维护?
    - A: 由于G2RL型号具有防焊料腐蚀的能力,建议不要采用浸泡清洗的方式,建议咨询销售代表关于密封型号的清洗方法。
    - Q: 继电器在某些情况下出现误动作怎么办?
    - A: 请检查接线是否正确,并确认供电电压是否符合要求。如果问题依然存在,可以联系销售代表获取更多技术支持。

    总结和推荐


    综合评价
    G2RL PCB Power Relay凭借其独特的功能和优势,在多个应用领域表现优异,是市场上一款值得信赖的产品。它具备出色的抗振动和抗冲击性能,适用于各种苛刻的工作环境。此外,G2RL型号的设计使其成为许多家用电器和办公自动化设备的理想选择。
    推荐
    鉴于其广泛的应用范围、可靠的性能和良好的支持服务,我强烈推荐G2RL PCB Power Relay给需要高效、稳定继电器解决方案的用户。无论是家庭应用还是工业生产,这款继电器都能提供卓越的表现和长期的服务保障。

G2RL-1-E-HA DC5参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

G2RL-1-E-HA DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-1-E-HA DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-1-E-HA DC5 G2RL-1-E-HA DC5数据手册

G2RL-1-E-HA DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.899 ¥ 45.5363
10+ $ 4.169 ¥ 38.7509
50+ $ 3.78 ¥ 35.1351
100+ $ 3.4668 ¥ 32.224
200+ $ 3.0996 ¥ 28.8108
500+ $ 2.919 ¥ 27.1322
库存: 297
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.53
