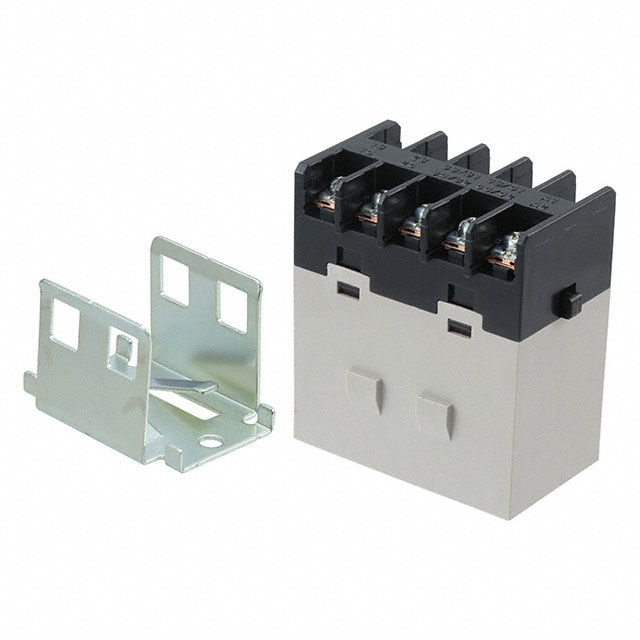

G7J-2A2-B-B-W1 AC200/240

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装,螺纹安装 51.5mm(长度)*51mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7J-2A2-B-B-W1 AC200/240

G7J-2A2-B-B-W1 AC200/240概述

    General Purpose Relay G7J 产品技术手册

    1. 产品简介


    General Purpose Relay G7J 是一款广泛应用于各类电机控制及电阻负载和电感负载切换的通用继电器。它特别适用于空调压缩机、加热控制器、电动工具、办公设备、食品加工设备等多种工业和家用电器的应用场景。

    2. 技术参数


    - 接触形式:四极双开(4PST-NO)、三极双开(3PST-NO/SPST-NC)、双极双开(DPST-NO/DPST-NC)
    - 负载能力:
    - 电阻负载:25 A, 220 VAC;25 A, 30 VDC
    - 最大开关电压:250 VAC, 125 VDC
    - 最大开关电流:25 A, 8 A
    - 最大开关容量:5,500 VA, 750 W DC;1,760 VA, 240 W DC
    - 绝缘阻抗:最小值为 1,000 MΩ (500 VDC)
    - 介电强度:4,000 VAC,50/60 Hz
    - 冲击耐受电压:10,000 V
    - 接触电阻:最大 50 mΩ
    - 操作时间:最大 50 ms
    - 释放时间:最大 50 ms
    - 使用寿命:机械操作寿命 100 万次;电气操作寿命 10 万次

    3. 产品特点和优势


    - 抗震动和冲击:能够承受高强度的震动和冲击,确保在各种恶劣环境中稳定运行。
    - 无接触颤动:即使在电压降至额定电压 50% 时也能可靠工作,防止接触颤动。
    - 阻燃材料:所有绝缘部分采用阻燃材料,满足 UL94V-0 标准。
    - 测试按钮:配备用于测试触点操作的按钮,便于快速检测继电器状态。
    - 多电压选择:提供多种直流和交流电压选项,适用范围广。

    4. 应用案例和使用建议


    典型应用:
    - 空调压缩机和加热控制器
    - 电动工具和电机控制器
    - 复印机和传真机中的照明和电机驱动
    - 食品包装和加工设备中的电源控制器
    - 变频器中的电源控制器
    使用建议:
    - 确保安装环境干燥且灰尘少,避免高湿度和腐蚀性气体。
    - 使用自动焊接时,注意保护测试按钮以免被焊剂污染。
    - 连接电线时,要留有足够的余量,避免终端受到过大的拉力。

    5. 兼容性和支持


    兼容性:
    - 本产品可以与多种类型的电子元件和其他设备兼容,具体兼容型号可参见产品手册。
    厂商支持:
    - Omron 提供全面的技术支持和售后服务,用户可以通过官方网站获取更多帮助和资料。

    6. 常见问题与解决方案


    - 问题:继电器不能正常释放
    - 解决方案:检查电源电压是否符合规定,检查连接线是否正确,确认电路中没有短路现象。
    - 问题:接触电阻过高
    - 解决方案:更换新的继电器,检查连接处是否有污物或氧化层。

    7. 总结和推荐


    综合评估:
    General Purpose Relay G7J 是一款具备高度可靠性和广泛应用范围的继电器。它的设计和性能参数使其在许多工业和消费电子应用中表现出色,特别是在需要处理大功率负载的场合。
    推荐:
    对于需要在恶劣环境下稳定工作的场合,General Purpose Relay G7J 是一个值得信赖的选择。无论是家庭设备还是工业控制系统,这款继电器都能提供出色的性能和耐用性。

G7J-2A2-B-B-W1 AC200/240参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 51.5mm(长度)*51mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

G7J-2A2-B-B-W1 AC200/240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7J-2A2-B-B-W1 AC200/240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7J-2A2-B-B-W1 AC200/240 G7J-2A2-B-B-W1 AC200/240数据手册

G7J-2A2-B-B-W1 AC200/240封装设计

查看详情并下载
Symbol
Footprint
3D Model
