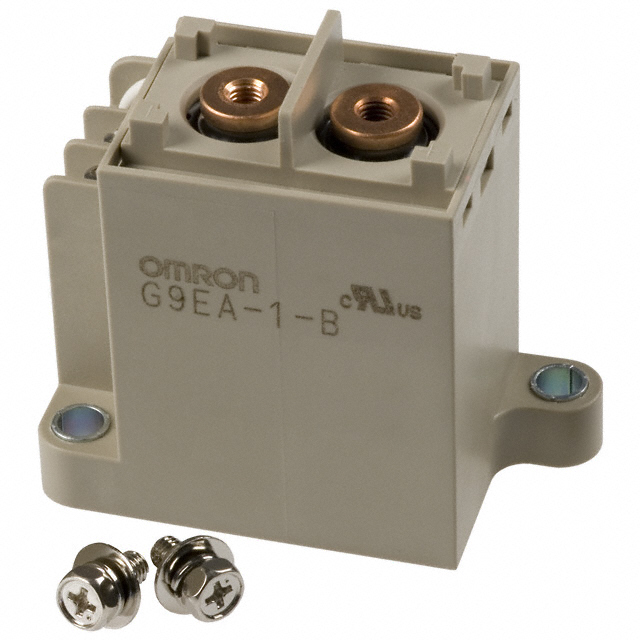

G9EA-1-B-CA DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 功率继电器, G9EA系列, 12V 直流线圈电压, 切换电流80A, 单极常开
供应商型号: G9EA-1-B-CA DC12
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他继电器 G9EA-1-B-CA DC12

G9EA-1-B-CA DC12概述


    产品简介


    产品类型与主要功能:
    G9EA-1是一款直流电源继电器,适用于高电压、大电流负载的开关和切断操作。该型号包括两种版本:G9EA-1和G9EA-1-CA,分别支持不同的额定电流。G9EA-1的额定电流为60A,而G9EA-1-CA则高达100A。
    应用领域:
    G9EA-1系列继电器广泛应用于工业控制、电力系统、通信设备和其他需要高可靠性的电气系统中。

    技术参数


    | 参数名称 | 值 |

    | 尺寸 | 73 x 36 x 67.2 mm (L x W x H) |
    | 额定电压 | 12VDC, 24VDC, 48VDC, 60VDC, 100VDC |
    | 额定电流 | 60A, 100A |
    | 最大开关电压 | 400V |
    | 最大开关电流 | 100A, 30A |
    | 绝缘电阻 | 1,000 MΩ |
    | 介质强度 | 2,500 VAC, 1 min |
    | 耐振动性 | 10 to 55 Hz, 0.75 mm单幅 |
    | 耐冲击性 | 490 m/s² |
    | 机械寿命 | 200,000 次操作 |
    | 电气寿命(开关性能) | 120VDC, 100A, 3,000次最小 |
    | 电气寿命(断开性能) | 400VDC, 30A, 1,000次最小 |

    产品特点和优势


    紧凑设计:
    G9EA-1采用紧凑设计,体积小巧(73 x 36 x 67.2 mm),非常适合空间有限的应用环境。
    高可靠性:
    该继电器具有良好的绝缘性能和耐振动性,能够在恶劣环境下稳定工作。
    无方向限制安装:
    无需考虑安装方向,这使得其在不同应用场景下更为灵活。

    应用案例和使用建议


    应用案例:
    G9EA-1广泛应用于工业控制系统,例如电池管理系统、电动汽车充电站和通信基站。在这些应用中,它能够安全高效地管理高电压和高电流的电路。
    使用建议:
    - 在安装前确认所有接线正确且符合规范。
    - 定期检查继电器的工作状态,确保其正常运行。
    - 使用过程中应注意温度和湿度的变化,避免极端环境导致的故障。

    兼容性和支持


    兼容性:
    G9EA-1与标准DIN轨道适配器和终端盖兼容,方便集成到现有系统中。此外,该系列产品符合UL/CSA标准。
    支持:
    Omron提供全面的技术支持和维护服务,确保用户在使用过程中获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确认接线正确并重新安装接线。 |
    | 动作时间过长 | 检查电源电压是否在正常范围内。 |
    | 绝缘电阻低 | 清理接触面并检查是否受潮。 |
    | 开关频率过高导致过热 | 降低开关频率,增加散热措施。 |

    总结和推荐


    总结:
    G9EA-1是一款功能强大且可靠的直流电源继电器,适用于各种高电压和高电流的应用场景。其紧凑的设计、出色的电气特性和高可靠性使其在市场上具备极强的竞争力。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐G9EA-1作为工业控制系统的首选继电器。

G9EA-1-B-CA DC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 73mm*36mm*67.2mm
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

G9EA-1-B-CA DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9EA-1-B-CA DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9EA-1-B-CA DC12 G9EA-1-B-CA DC12数据手册

G9EA-1-B-CA DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
