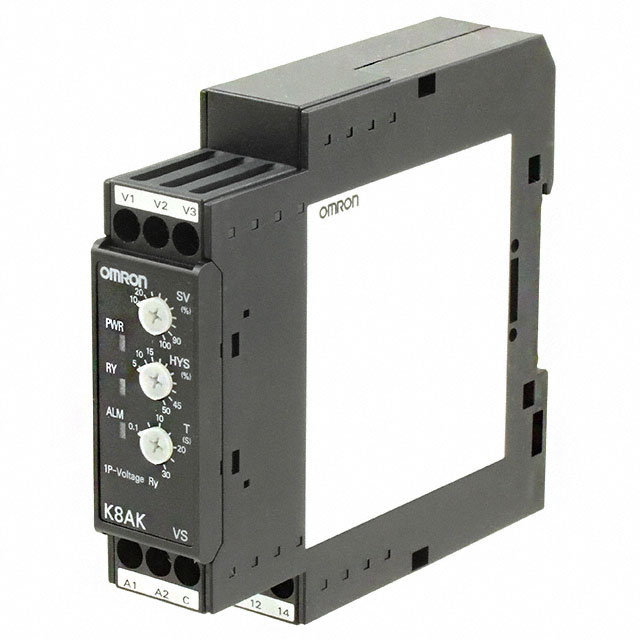

K8AK-VS2 24 VAC/DC

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-VS 系列, 用于电压监测, 单刀双掷
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他工具 K8AK-VS2 24 VAC/DC

K8AK-VS2 24 VAC/DC概述

    单相电压继电器 K8AK-VS 技术手册解析

    1. 产品简介


    单相电压继电器 K8AK-VS 是一款适用于工业设施和设备电压监测的理想选择。它主要用于监控过压和欠压情况。这款继电器支持手动复位和自动复位两种模式,并具有一个单刀双掷(SPDT)输出继电器,能够处理最高 5A 的电流,在 250VAC 的电阻负载下工作。输出继电器可以配置为常开或常闭模式。此外,K8AK-VS 还支持过程控制信号(0 到 10 V)和电流分流器输入。通过 LED 指示灯可以实时监测输出状态。频率范围为 40 至 500 Hz,输入与电源之间隔离。

    2. 技术参数


    | 参数 | 规格 |

    | 输入范围 | 1 到 10 V AC/DC,3 到 30 V AC/DC,15 到 150 V AC/DC |
    | 电源电压 | 24 VAC/DC,100 至 240 VAC |
    | 功耗 | 24 VAC/DC:2.0 VA/1.1 W 最大;100 至 240 VAC:4.6 VA 最大 |
    | 输出额定负载 | 5 A at 250 VAC,5 A at 30 VDC |
    | 最大切换容量 | 1,250 VA,150 W |
    | 最小负载 | 5 VDC,10 mA(参考值) |
    | 工作温度 | -20 至 60°C |
    | 存储温度 | -25 至 65°C |
    | 相对湿度 | 25% 至 85%(无冷凝) |

    3. 产品特点和优势


    - 多功能性:K8AK-VS 继电器能够处理多种电压和电流条件,适用于各种复杂的工业环境。
    - 可靠性高:机械寿命达到 1000 万次操作,电气寿命在不同条件下高达 50,000 次至 100,000 次操作。
    - 灵活性:支持手动和自动复位,并且可以自由切换输出模式(常开/常闭)。
    - 易于监测:通过内置的 LED 指示灯可以直观地看到设备的状态,方便快速识别故障。

    4. 应用案例和使用建议


    案例:在工业控制系统中,当电力供应出现异常时,如电压超过或低于设定值,K8AK-VS 可以迅速响应并切断负载,从而保护设备不受损坏。
    使用建议:
    - 确保所有连接正确无误,尤其是输入和输出端子的接线。
    - 使用适当的扭矩紧固终端螺丝,避免螺丝松动引发的安全隐患。
    - 在安装前检查电源电压和负载是否符合产品规格。

    5. 兼容性和支持


    K8AK-VS 与标准 DIN 轨道兼容,便于安装和维护。产品提供广泛的全球支持网络,包括技术文档、在线支持和维修服务。

    6. 常见问题与解决方案


    - Q: 如何设置电压?
    - A: 使用电压旋钮(SV)将电压设置为最大设置范围的 10% 到 100%。旋转旋钮直至报警指示灯闪烁。

    - Q: 如何调整复位阈值?
    - A: 使用复位旋钮(HYS.)将复位值设置为操作值的 5% 至 50%。
    - Q: 如何设置操作时间?
    - A: 使用操作时间旋钮(T)将操作时间设置为 0.1 秒至 30 秒。

    7. 总结和推荐


    K8AK-VS 单相电压继电器凭借其多功能性、高可靠性和易操作性,在工业应用中表现出色。无论是工业自动化、建筑设施还是能源管理等领域,K8AK-VS 都是一个值得信赖的选择。强烈推荐给需要高效电压监测和保护系统的用户。

K8AK-VS2 24 VAC/DC参数

参数
长*宽*高 22.5mm*90mm*90mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

K8AK-VS2 24 VAC/DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AK-VS2 24 VAC/DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K8AK-VS2 24 VAC/DC K8AK-VS2 24 VAC/DC数据手册

K8AK-VS2 24 VAC/DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
