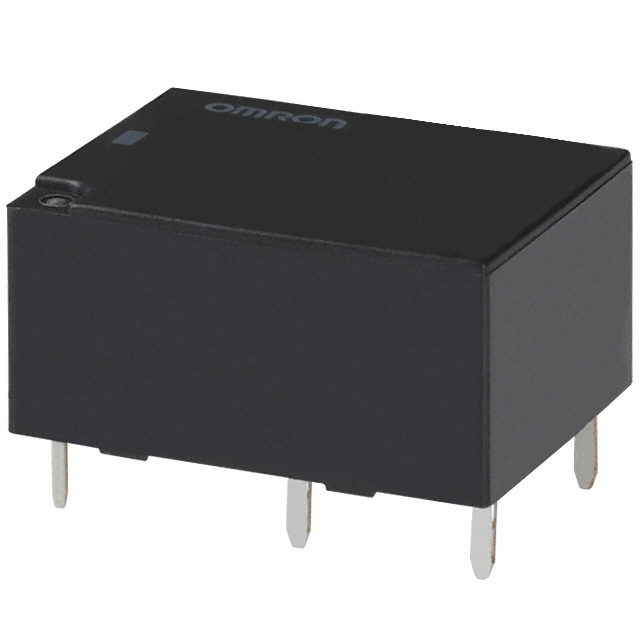

G6C-2114P-US DC6

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20mm*15mm*15mm
供应商型号: CSJ-ST65803195
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6C-2114P-US DC6

G6C-2114P-US DC6概述


    产品简介


    G6C PCB Power Relay 是一款紧凑型高容量继电器,专为功率切换和输出设计。它具有单极单掷(SPST-NO)和单极双掷(SPST-NO + SPST-NC)两种触点形式,适用于多种需要空间节省的应用场合。此系列继电器以其小巧紧凑的尺寸(20 × 15 × 10 mm),低功耗(200 mW)以及可清洁性成为市场上热门选择。特别值得一提的是,带有P6C型号的连接插座可作为额外选项提供。

    技术参数


    | 参数 | 值 |

    | 触点形式 | SPST-NO 和 SPST-NO + SPST-NC |
    | 额定负载电流 | SPST-NO:10A;SPST-NO + SPST-NC:8A |
    | 工作电压范围 | 3 VDC - 24 VDC |
    | 线圈电阻 | 3 VDC:45 Ω;5 VDC:125 Ω;6 VDC:180 Ω;12 VDC:720 Ω;24 VDC:2,880 Ω |
    | 最大电压 | 380 VAC, 125 VDC |
    | 操作时间 | 设定:最大10 ms;复位:最大10 ms |
    | 绝缘电阻 | 1,000 MΩ |
    | 冲击抗性 | 1,000 m/s² |
    | 耐久性(机械) | 50,000,000次操作 |
    | 耐久性(电气) | 100,000次操作 |

    产品特点和优势


    G6C系列继电器具有多种独特的功能和优势:
    - 高容量:支持高达10A的负载电流,适用于多种功率切换需求。
    - 紧凑设计:体积小(20 × 15 × 10 mm),非常适合空间受限的应用环境。
    - 低功耗:只有200 mW的功耗,降低了整体能耗。
    - 清洁性:部分型号支持超声波清洗,提高了产品的可靠性和维护性。
    - 兼容性:可以安装到标准插座上,增加了安装灵活性。

    应用案例和使用建议


    G6C系列继电器适用于各种控制设备的输出应用。例如,在工厂自动化系统中,G6C继电器可用于控制电机和驱动器的启停,以实现高效的生产流程管理。使用时应注意遵循制造商的指导,确保正确的接线和电源电压。

    兼容性和支持


    该系列继电器兼容多种标准模型,并提供多种额定电压选项。对于特殊应用,还可以选择支持超声波清洁的型号。厂商还提供了连接插座、移除工具及固定夹等配件,方便用户进行安装和维护。此外,详细的用户手册和技术支持服务也一应俱全,确保用户能够快速了解和掌握产品的使用方法。

    常见问题与解决方案


    - Q: 为什么我的继电器在低电压下无法启动?
    - A: 检查是否达到最小启动电压(3 VDC)。如果未达到,增加电源电压直到达到最低要求。

    - Q: 继电器在高频操作下如何避免过热?
    - A: 在实际应用中应根据负载电流和频率限制其操作次数,定期检查温度,必要时采取散热措施。

    总结和推荐


    G6C PCB Power Relay凭借其高效、可靠的特点以及广泛的适用性,成为了众多工业自动化和控制系统中的理想选择。无论是小型项目还是大规模生产,都能在保证质量和效率的同时,大大减少占用的空间和能耗。因此,强烈推荐使用该产品。

G6C-2114P-US DC6参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm*15mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6C-2114P-US DC6厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6C-2114P-US DC6数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6C-2114P-US DC6 G6C-2114P-US DC6数据手册

G6C-2114P-US DC6封装设计

查看详情并下载
Symbol
Footprint
3D Model
