XW5S-P1.5-5YL

产品分类:
厂牌: OMRON/欧姆龙

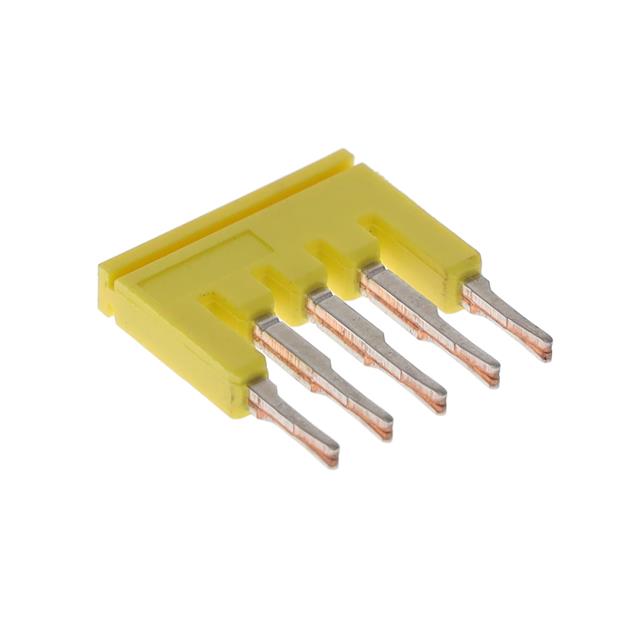

产品描述: Omron, XW5S 系列 跳片短杆, 使用于XW5G-P1.5-5 接地端子块、XW5T-P1.5-5 馈通端子块
供应商型号: 236-XW5S-P1.5-5YL-ND
供应商: Digi-Key
标准整包数: 1

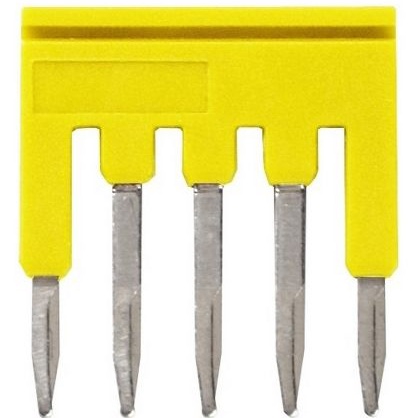

OMRON/欧姆龙  XW5S-P1.5-5YL

XW5S-P1.5-5YL概述

    # 推入式终端块:紧凑设计、高效可靠

    产品简介


    推入式终端块(Push-in Plus Terminal Blocks)是新一代的电气连接装置,用于替换传统的螺丝端子块,特别适用于控制面板的减小和节省空间。与传统终端块相比,推入式终端块具有更紧凑的设计,且维护方便,可以减少面板空间占用并提高可靠性。
    推入式终端块的主要功能包括简化布线过程、增强连接强度以及提供无螺丝维护应用。这些终端块适用于多种场合,特别是在自动化设备、工业控制、电力系统等领域有广泛的应用前景。

    技术参数


    推入式终端块(XW5T)
    - 尺寸:
    - 单层1:1型号:3.5 mm × 45 mm × 30.5 mm
    - 双层1:1型号:3.5 mm × 65.7 mm × 41.1 mm
    - 双层1:2型号:3.5 mm × 54.1 mm × 30.5 mm
    - 双层2:2型号:3.5 mm × 63.2 mm × 30.5 mm
    - 额定电压:
    - IEC:500 V
    - UL:300 V
    - 额定电流:
    - IEC:17.5 A/1.5 mm² (固态线),13.5 A/1.0 mm² (绞合线)
    - UL:15 A (固态线),10 A (绞合线)
    - 适用导线尺寸:
    - 绞合线:0.08 mm²至1.5 mm²
    - 固态线:0.14 mm²至1.5 mm²
    - 其他尺寸:见产品规格表
    - 抗振动能力:10到150 Hz,加速度50m/s²,持续80分钟
    - 冲击耐受能力:500 m/s²,11 ms,每个方向5次
    接地终端块(XW5G)
    - 尺寸:
    - 单层1:1型号:3.5 mm × 45 mm × 30.5 mm
    - 单层1:2型号:3.5 mm × 54.1 mm × 30.5 mm
    - 单层2:2型号:3.5 mm × 63.2 mm × 30.5 mm
    - 额定电压:
    - IEC:500 V
    - UL:300 V
    - 额定电流:
    - IEC:17.5 A/1.5 mm² (固态线),13.5 A/1.0 mm² (绞合线)
    - UL:15 A (固态线),10 A (绞合线)
    - 适用导线尺寸:
    - 绞合线:0.08 mm²至1.5 mm²
    - 固态线:0.14 mm²至1.5 mm²
    - 其他尺寸:见产品规格表
    - 抗振动能力:10到150 Hz,加速度50m/s²,持续80分钟
    - 冲击耐受能力:500 m/s²,11 ms,每个方向5次

    产品特点和优势


    推入式终端块的主要特点是结构紧凑、操作便捷、高可靠性和维护简单。具体来说:
    - 紧凑设计:单层型号宽度低至3.5 mm,有助于显著减小控制面板的空间需求。
    - 高可靠性:具备较强的保持力,确保即使在严苛环境下也能稳固连接。
    - 易于操作:插入工具无需过多力气即可完成操作,大大提高了布线效率。
    - 安全性能:符合IEC 60947-7-1及cULus(UL 1059)标准,通过严格的电气测试,保证安全性。

    应用案例和使用建议


    推入式终端块广泛应用于自动化控制系统、工业控制板、电力传输系统等。例如,在一个高压配电箱中,可以通过将多个推入式终端块并联连接来简化复杂布线过程。针对这种应用场景,我们建议:
    - 在安装过程中严格按照制造商的指导进行,避免不必要的机械损伤。
    - 使用合适的工具进行安装和拆卸,以保证操作的安全性和效率。

    兼容性和支持


    推入式终端块与标准DIN轨道完全兼容,可以方便地安装在现有设备上。此外,厂商提供了详细的使用手册和必要的附件,如短接条和标签,帮助用户快速实现设备的集成。

    常见问题与解决方案


    根据技术手册,以下是常见的几个问题及其解决办法:
    - 问题:如何正确连接绞合线?
    - 解决办法:首先使用合适的压线钳为绞合线套上合适的冷压套管,然后将带套管的线直接插入终端孔直到与端子接触为止。最后确认连接稳固。
    - 问题:如果需要去除连接的线缆怎么办?
    - 解决办法:用扁平螺丝刀对准释放孔倾斜插入,保持螺丝刀插入释放孔的同时轻轻拔出线缆,最后移除螺丝刀。

    总结和推荐


    综上所述,推入式终端块是一款紧凑、可靠的连接解决方案,尤其适合在控制面板和工业设备中广泛应用。凭借其优秀的抗振性能和便于操作的特点,它在实际应用中表现出色。对于寻求减小设备体积、提高连接可靠性的用户而言,这款产品无疑是最佳选择之一。因此,我们强烈推荐使用这一系列的推入式终端块。

XW5S-P1.5-5YL参数

参数
零件状态 在售
包装方式 散装

XW5S-P1.5-5YL厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5S-P1.5-5YL数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XW5S-P1.5-5YL XW5S-P1.5-5YL数据手册

XW5S-P1.5-5YL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.5168 ¥ 63.517
10+ $ 6.1464 ¥ 51.4377
25+ $ 5.7612 ¥ 48.2139
50+ $ 5.486 ¥ 45.911
100+ $ 5.2241 ¥ 43.7194
250+ $ 4.8971 ¥ 40.9823
500+ $ 4.6635 ¥ 39.0277
1000+ $ 4.4411 ¥ 37.1665
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.51
