E3Z-LL66

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Background Suppression,Reflective 20mm~300mm(ADJ) 1ms NPN 12V 24V 红色 (655nm)
供应商型号: E3Z-LL66
供应商: TME
标准整包数: 1

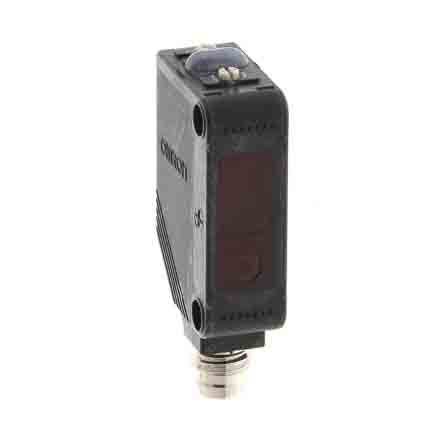

OMRON/欧姆龙 光电传感器 E3Z-LL66

E3Z-LL66概述


    产品简介


    紧凑型激光光电传感器带内置放大器
    产品型号:E3Z-LT/LR/LL
    基本介绍:E3Z-LT/LR/LL 系列紧凑型激光光电传感器带内置放大器,专为高精度检测和可靠性设计。适用于工业自动化和检测领域的多种应用,如大型瓷砖边缘检测、芯片组件定位、瓶装计数等。

    技术参数


    | 参数名称 | 规格 |

    | 工作原理 | 透射式(E3Z-LT),反射式(E3Z-LR),距离可调(E3Z-LL) |
    | 响应时间 | 标准响应:1ms;高速响应:0.5ms |
    | 检测距离 | 透射式:60米;反射式:0.2至7米(当使用E39-R12反射板时);距离可调:25至300毫米 |
    | 输出类型 | NPN和PNP输出 |
    | 输入电压 | 12至24VDC±10%,纹波(p-p):最大10% |
    | 最大电流消耗 | 35mA(发射端15mA,接收端20mA) |
    | 最大负载电压 | 26.4VDC |
    | 黑白误差 | 最大5% |
    | 工作温度范围 | 操作:-10至55°C,存储:-25至70°C |
    | 防护等级 | IP67 |

    产品特点和优势


    1. 激光安全等级:符合JIS和IEC的激光1类标准,确保操作安全。
    2. 检测稳定性:具备自动设定距离的功能,确保在不同颜色背景下的稳定检测。
    3. 耐用性:最高工作温度可达55°C,防水构造,适合恶劣环境应用。
    4. 低误差率:黑白误差低,减少误检,提高生产效率。

    应用案例和使用建议


    - 检测芯片组件:利用其高精度检测能力,可以轻松识别芯片上的微小部件。
    - 精确计数:例如用于瓶装生产线上的瓶装计数,保证生产的准确性和效率。
    - 狭缝检测:例如用于检测饮料瓶盖上突出的吸管,保证包装质量。
    使用建议:
    - 在使用反射式型号时,务必按照规定距离安装反射板,以确保稳定性和准确性。
    - 避免将传感器暴露于极端湿度或温度环境中,以延长使用寿命。

    兼容性和支持


    - 兼容性:该系列传感器支持标准M8连接器,易于集成到现有系统中。
    - 支持:OMRON官网提供详细的技术支持和更新信息,确保用户获取最新认证的安全标准。

    常见问题与解决方案


    1. 问题:传感器无法正常工作。
    - 解决方法:检查电源电压是否在12至24VDC范围内,确认所有连接正确且没有短路。
    2. 问题:传感器检测不准确。
    - 解决方法:调整传感器的灵敏度设置或更换更合适的反射板。
    3. 问题:传感器过热。
    - 解决方法:检查工作环境温度是否过高,必要时增加通风或散热措施。

    总结和推荐


    综上所述,E3Z-LT/LR/LL 系列紧凑型激光光电传感器以其高精度、可靠性和广泛的应用范围,在工业自动化和精密检测领域具有显著的优势。考虑到其优秀的性能和适用性,我们强烈推荐该系列产品给需要高精度检测和稳定工作的客户。

E3Z-LL66参数

参数
波长 -
感应距离 20mm~300mm(ADJ)
光源 红色 (655nm)
最小工作供电电压 12V
感应方式 Background Suppression,Reflective
最大工作供电电压 24V
响应时间 1ms
颜色感应 -
输出类型 NPN
应用等级 工业级
零件状态 在售

E3Z-LL66厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3Z-LL66数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 E3Z-LL66 E3Z-LL66数据手册

E3Z-LL66封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 347.124 ¥ 2810.9812
5+ $ 321.828 ¥ 2606.1363
10+ $ 298.848 ¥ 2420.0462
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2810.98
