EE-SX4009-P1

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, 检测范围5 mm
供应商型号: CY-EE-SX4009-P1
供应商: 海外现货
标准整包数: 100

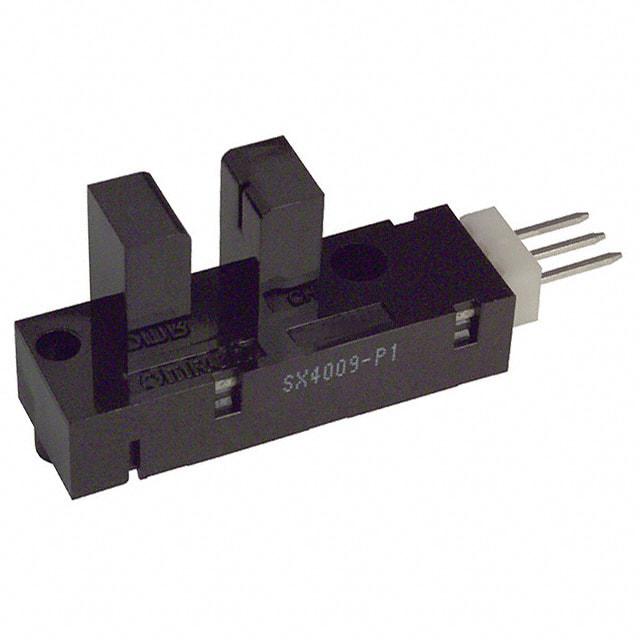

OMRON/欧姆龙 光电传感器 EE-SX4009-P1

EE-SX4009-P1概述

    EE-SX3009-P1/-SX4009-P1 光电微传感器(透射式)技术手册

    1. 产品简介


    EE-SX3009-P1/-SX4009-P1光电微传感器(透射式)是一款小型化、高精度的光电传感器,广泛应用于自动化控制、检测系统、工业设备等领域。该传感器通过光学方式实现物体的检测,具备稳定的输出信号和广泛的适用范围。

    2. 技术参数


    | 参数名称 | 描述 | 规格 |
    |
    | 尺寸 | 宽度 | 最大 4 mm ± 0.2 mm |
    长度 | 4 < mm ≤ 16 ± 0.3 mm |
    高度 | 16 < mm ≤ 63 ± 0.5 mm |
    | 终端编号 | 电源 | V |
    输出 | O |
    接地 | G |
    | 最大额定值 | 供电电压 | 10 V |
    输出电压 | 28 V |
    输出电流 | 16 mA |
    允许输出耗散 | 250 mW |
    | 工作温度范围 | 工作温度 | -25°C 至 75°C |
    | 存储温度范围 | 存储温度 | -40°C 至 85°C |
    | 响应频率 | 最小响应频率 | 3 kHz |
    | 工作条件 | 供电电压波动范围 | ±10% |
    工作湿度 | 未指定 |
    暗光模式 | EE-SX3009-P1 |
    亮光模式 | EE-SX4009-P1 |

    3. 产品特点和优势


    - 高分辨率:具备0.5 mm宽的传感孔径,确保高分辨率和准确性。
    - 安装便捷:采用螺纹安装模型,方便在各种环境中安装。
    - 接口兼容性强:直接连接到Tyco Electronics AMP的EI系列连接器,简化电路设计。
    - 型号多样:提供暗光模式和亮光模式,适应不同的应用场景。
    - 低功耗:最大电流消耗为30 mA,适用于电池供电设备。
    - 稳定性好:在多种工作条件下具有良好的稳定性和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 自动化生产线上的物料检测
    - 工业设备的开关控制
    - 机器人手臂的位置检测
    使用建议:
    - 在安装过程中确保传感器与被测物之间的距离和位置精确,避免偏差导致误判。
    - 在电路设计时注意供电电压的稳定性,避免电压波动对传感器性能的影响。
    - 根据应用场景选择合适的型号(暗光模式或亮光模式)以获得最佳效果。

    5. 兼容性和支持


    兼容性:
    - 推荐配接连接器:Tyco Electronics AMP 171822-3(压接连接器)、172142-3(压接连接器)及OMRON EE-1005(带束带)。
    - 接口连接:红色线为VCC,橙色线为GND,黄色线为OUT。
    支持和服务:
    - 详细的安装手册和技术支持资料。
    - 专业的客户服务团队,提供产品咨询和故障排除帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 确保供电电压稳定,检查电路连接。 |
    | 传感器无法正常工作 | 检查供电电压是否在规定范围内,检查传感器与被测物的距离和位置。|
    | 响应时间过长 | 调整供电电压和负载电阻,优化电路设计。 |

    7. 总结和推荐


    总结:
    EE-SX3009-P1/-SX4009-P1光电微传感器(透射式)凭借其高精度、稳定性好和广泛的适用范围,在自动化控制和检测系统中表现出色。该传感器适用于各种复杂的应用环境,且易于安装和调试。
    推荐:
    鉴于该产品的高性能和广泛的应用领域,强烈推荐在各类自动化设备和控制系统中使用EE-SX3009-P1/-SX4009-P1光电微传感器。无论是新建项目还是替换现有设备中的组件,这款传感器都是一个理想的选择。

EE-SX4009-P1参数

参数
最小工作供电电压 -
输出类型 Buffer,Open Collector
波长 -
感应方式 Through-Beam
感应距离 5mm
颜色感应 -
响应时间 -
光源 -
最大工作供电电压 -
长*宽*高 34mm*5mm*11mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

EE-SX4009-P1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX4009-P1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX4009-P1 EE-SX4009-P1数据手册

EE-SX4009-P1封装设计

查看详情并下载
Symbol
Footprint
