EE-SH3-B

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: 940nm Through-Beam 3.4mm 4μs,4μs Phototransistor PCB安装,通孔安装 25.4mm*6.2mm*10.4mm
供应商型号: OR1065-ND
供应商: Digi-Key
标准整包数: 1

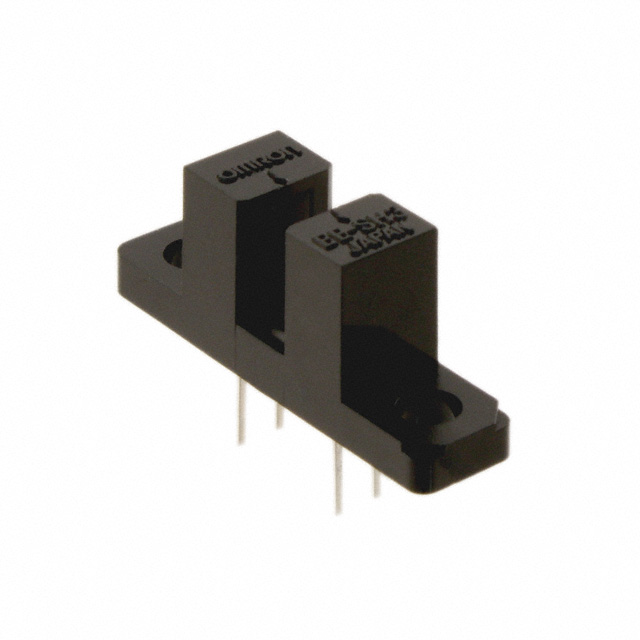

OMRON/欧姆龙 光电传感器 EE-SH3-B

EE-SH3-B概述

    电子元器件产品技术手册:EE-SH3系列光电微传感器(透射式)

    产品简介


    EE-SH3系列光电微传感器是一种高分辨率的透射式光电传感器,具有多种型号以满足不同的应用需求。这些传感器主要应用于需要精确位置检测、非接触式测量、自动化控制等领域,例如工业自动化、机器人技术和精密仪器设备。

    技术参数


    基本规格
    - 感测光孔尺寸:
    - 高分辨率型:0.2mm 或 0.5mm 宽
    - 高灵敏度型:1mm 宽
    - 水平方向感测光孔型
    - 终端类型:
    - 焊接终端型号:EE-SH3, EE-SH3-CS, EE-SH3-DS, EE-SH3-GS
    - PCB 终端型号:EE-SH3-B, EE-SH3-C, EE-SH3-D, EE-SH3-G
    绝对最大额定值
    - 温度范围:-25°C 至 85°C(工作温度),-30°C 至 100°C(存储温度)
    - 额定脉冲宽度:10 μs(频率为100 Hz时)
    - 最大焊接温度:260°C(焊接时间不超过10秒)
    电气和光学特性
    - 发光二极管 (LED) 参数:
    - 正向电流:50 mA(脉冲正向电流1A)
    - 反向电压:4 V
    - 发射波长峰值:940 nm(典型值)
    - 响应时间:上升时间4 μs,下降时间4 μs(典型值)

    - 光电二极管 (PD) 参数:
    - 光电流(典型值):0.5 至 14 mA
    - 暗电流(典型值):2 nA(最大200 nA)
    - 饱和电压:0.1 V(典型值),0.4 V(最大值)

    产品特点和优势


    独特功能:
    - 多种感测光孔尺寸设计,适应不同的应用需求。
    - 两种终端类型(焊接终端和PCB终端),方便集成于不同电路板。
    - 高分辨率和高灵敏度,适合精密位置检测和非接触式测量。
    市场竞争力:
    - 出色的响应时间和精度,适用于高速自动化设备。
    - 耐用且易于安装,降低了系统的复杂性。

    应用案例和使用建议


    应用案例:
    - 自动化生产线:用于检测工件位置,确保生产流程的准确性。
    - 机器人系统:辅助机械臂进行精确抓取和放置。
    使用建议:
    - 确保安装环境温度不超出额定范围。
    - 使用适当的负载电阻以优化响应时间。
    - 在恶劣环境下工作时,增加散热措施以延长使用寿命。

    兼容性和支持


    - 与多种控制器和电路板兼容,简化系统集成。
    - 厂商提供全面的技术支持和售后服务,确保产品正常使用。

    常见问题与解决方案


    - Q: 如何检查传感器是否正常工作?
    - A: 可通过连接至测试电路并观察输出信号来判断。
    - Q: 传感器的寿命有多长?
    - A: 正常工作条件下,使用寿命可超过10年。
    - Q: 传感器是否可以承受极端温度?
    - A: 能够在-25°C至85°C的工作温度范围内正常运行。

    总结和推荐


    综合评估:
    - 优点:
    - 高分辨率和高灵敏度,确保了精确的位置检测能力。
    - 多种型号可供选择,适用于广泛的工业应用场景。
    - 设计简单,易于安装和维护。
    推荐使用:
    - 鉴于其高精度、可靠性及广泛应用性,EE-SH3系列光电微传感器非常适合作为工业自动化、机器人技术以及其他需要高精度位置检测领域的核心部件。

EE-SH3-B参数

参数
输出类型 Phototransistor
响应时间 4μs,4μs
颜色感应 -
光源 -
感应方式 Through-Beam
最大工作供电电压 -
感应距离 3.4mm
波长 940nm
最小工作供电电压 -
长*宽*高 25.4mm*6.2mm*10.4mm
安装方式 PCB安装,通孔安装
零件状态 停产
包装方式 散装

EE-SH3-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SH3-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SH3-B EE-SH3-B数据手册

EE-SH3-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
