EE-SX674-WR 1M

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, NPN输出, 检测范围5 mm
供应商型号: 3772222
供应商: 海外现货
标准整包数: 1

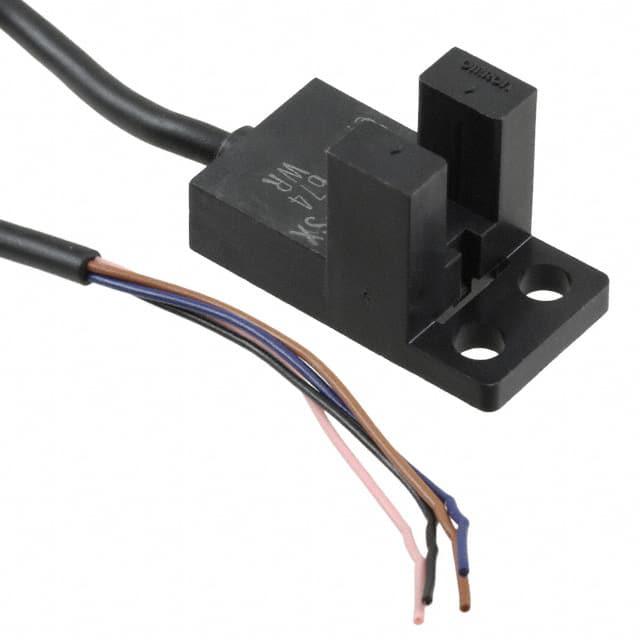

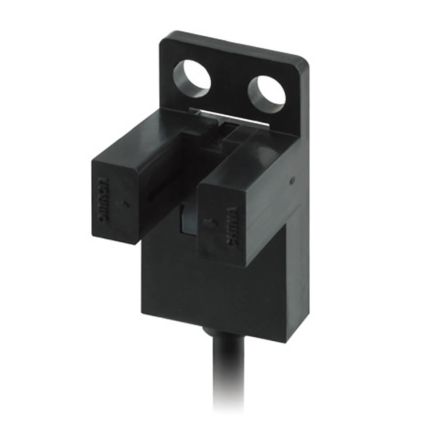

OMRON/欧姆龙 光电传感器 EE-SX674-WR 1M

EE-SX674-WR 1M概述


    产品简介


    EE-SX47/67系列槽型光电传感器(非调制)
    EE-SX47/67系列槽型光电传感器是全球标准的光电传感器,具有广泛的直接切换容量(50至100mA)。此系列包含多种型号,可根据需求选择暗通(Dark-ON)或亮通(Light-ON)操作模式。响应频率最高可达1kHz,且配备明亮的光指示器,便于操作监控。工作电压范围为5到24VDC,并提供八种不同形状的选择,以满足不同的安装需求。此外,预装柔性机器人电缆作为标准配置。

    技术参数


    - 主要功能:通过槽型检测物体的透明度和不透明度变化,实现高精度检测。
    - 电气特性:
    - 暗通/亮通可选
    - 检测距离:5 mm(槽宽)
    - 感应对象:最小2 × 0.8 mm(不透明物体)
    - 差分距离:0.025 mm
    - 光源:红外LED(峰值波长940 nm)
    - 电源电压:5至24VDC ±10%,波动(峰-峰值):10%最大
    - 最大电流消耗:12 mA
    - 控制输出:
    - NPN开路集电极:最大100 mA(残压最大0.8 V),最大40 mA(残压最大0.4 V)
    - PNP开路集电极:最大50 mA(残压最大1.3 V)
    - 响应频率:最低1 kHz,平均3 kHz
    - 工作温度范围:-25°C 至 +55°C
    - 存储温度范围:-30°C 至 +80°C
    - 工作湿度范围:5% 至 85%
    - 存储湿度范围:5% 至 95%

    产品特点和优势


    1. 多样化的操作模式:可通过选择不同的型号实现暗通和亮通操作模式的转换。
    2. 高可靠性:高响应频率(1 kHz)确保快速准确的检测结果。
    3. 灵活的安装选项:提供八种不同形状,适应多种安装场景。
    4. 强大的抗干扰能力:能够在高环境光照(最大1,000 lx)条件下稳定工作。
    5. 良好的防护性能:具备IP50防护等级,能够承受一定强度的振动和冲击。

    应用案例和使用建议


    应用场景:适用于工业自动化设备、物流分拣系统、机械手控制等场合。
    使用建议:
    - 在安装过程中,注意传感器的防护等级,避免接触水或油污。
    - 使用光指示器(红色)监控操作状态,当光被中断时,光指示器亮起。
    - 根据实际需求选择合适的模型,例如,在需要高精度检测时,可以选择带有窄槽宽的型号。

    兼容性和支持


    - 连接方式:提供多种连接方式,包括直接焊接和预装电缆,以满足不同应用需求。
    - 配件:可订购的配件包括特定型号的连接器,这些连接器提供了内置锁定机制,防止意外拔出。
    - 制造商支持:提供详细的文档和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q:如何正确连接L终端和正极(+)终端?
    - A:对于暗通操作,L终端不需要连接到0V。如果选择亮通操作,则需要将L终端与正极连接。具体请参考用户手册第4页。
    2. Q:如何防止噪音对传感器的影响?
    - A:若不使用L终端线(粉色),则可能引起噪音影响。建议在不使用时剪掉L终端线并包裹绝缘胶带,防止其接触其他引脚。具体详见用户手册第4页。

    总结和推荐


    综合评价:EE-SX47/67系列槽型光电传感器凭借其高精度、多样化操作模式及强大的抗干扰能力,成为工业自动化领域的理想选择。其高响应频率和广泛的适用性使其在市场上具备较强的竞争力。我们强烈推荐这一系列传感器给需要高效、可靠检测解决方案的用户。
    本文档由专业团队整理而成,确保信息准确无误。如果您有任何疑问或需要进一步的帮助,请联系我们的技术支持团队。

EE-SX674-WR 1M参数

参数
光源 红外
颜色感应 -
感应方式 Through-Beam
最小工作供电电压 5V
波长 940nm
最大工作供电电压 24V
输出类型 NPN
响应时间 -
感应距离 5mm
安装方式 底座安装,通孔安装
零件状态 在售
包装方式 散装

EE-SX674-WR 1M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX674-WR 1M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX674-WR 1M EE-SX674-WR 1M数据手册

EE-SX674-WR 1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
