XF2J-2024-12A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 20pin 自然色 4.15mm FPC 500mA 金 底部 贴片安装 14.5mm(长度)*2.95mm(高度)
供应商型号: N-XF2J-2024-12A
供应商: 云汉优选
标准整包数: 1

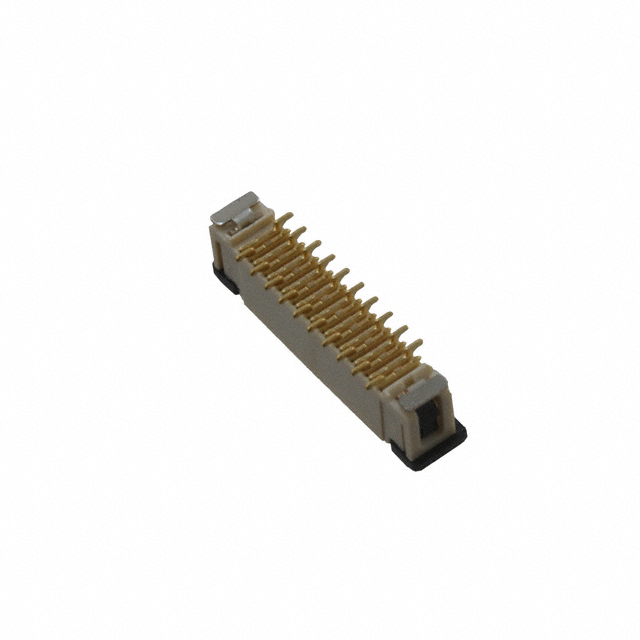

OMRON/欧姆龙 FFC/FPC连接器 XF2J-2024-12A

XF2J-2024-12A概述


    产品简介


    XF2J系列是一种零插拔力(ZIF)滑锁连接器,适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)。这类连接器具有顶部进入的设计,非常适合用于需要低高度占用空间的应用场合。该系列产品广泛应用于消费电子、通信设备、医疗设备及工业自动化等领域。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 0.5 A AC/DC |
    | 额定电压 | 50 V AC/DC |
    | 接触电阻 | ≤30 mΩ(在20 mV DC最大值,100 mA最大值下) |
    | 绝缘电阻 | ≥100 MΩ(在250 V DC下) |
    | 耐压 | 250 V AC持续1分钟(漏电流:≤1 mA) |
    | 插拔寿命 | ≥30次 |
    | 工作温度范围 | -30°C至+85°C(无结冰或凝露) |

    产品特点和优势


    XF2J系列连接器具备以下显著特点:
    - 低高度设计:仅4.15mm的高度,适用于对空间要求严格的应用场合。
    - 自动贴装支持:适合自动贴装工艺,可以提高生产效率。
    - 反向端子类型可选:提供标准端子和反向端子类型以适应不同的布线需求。
    - 符合RoHS标准:确保产品环保合规。

    应用案例和使用建议


    XF2J连接器常用于便携式电子设备如智能手机、平板电脑以及医疗监测设备中。在实际应用中,为了确保连接器的稳定性和可靠性,建议在安装时严格控制FPC/FFC的厚度(0.3mm),并且遵循制造商推荐的焊接温度曲线进行焊接操作。此外,在高频应用场合,需要特别注意连接器与PCB之间的阻抗匹配,以避免信号衰减。

    兼容性和支持


    XF2J系列连接器具有良好的兼容性,适用于多种柔性电路材料,并且已经通过了多项质量认证。厂商提供了详尽的技术文档和支持服务,包括在线技术支持、故障排查指南以及定制化服务,确保用户能够快速解决问题并实现高效部署。

    常见问题与解决方案


    - 问题:插入过程中出现异常噪声
    - 解决方案:检查连接器的插入是否正确,确保所有引脚都对准并完全插入。

    - 问题:接触电阻过高
    - 解决方案:重新清洁连接器的触点,必要时更换新的连接器。
    - 问题:耐久度不足
    - 解决方案:确认使用过程中没有超出插拔次数限制,同时考虑更换为更高耐用等级的产品。

    总结和推荐


    综上所述,XF2J系列连接器凭借其紧凑的设计、出色的电气特性和广泛的兼容性,在多种应用场景中表现出色。特别适合于对高度敏感的空间受限环境。强烈推荐在需要高密度、低高度连接解决方案的项目中采用该系列产品。

XF2J-2024-12A参数

参数
针脚数 20pin
外壳颜色 自然色
间距 500μm
板上高度 4.15mm
连接器/触头类型 底部
端接 焊盘
扁平柔性类型 FPC
触头镀层
额定电流 500mA
长*宽*高 14.5mm(长度)*2.95mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

XF2J-2024-12A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2J-2024-12A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2J-2024-12A XF2J-2024-12A数据手册
