首页  >  产品百科  >  E3FA-VN21

E3FA-VN21

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, E3F系列, NPN输出, 检测范围10 mm → 50 mm
供应商型号: SW1783-ND
供应商: Digi-Key
标准整包数: 1

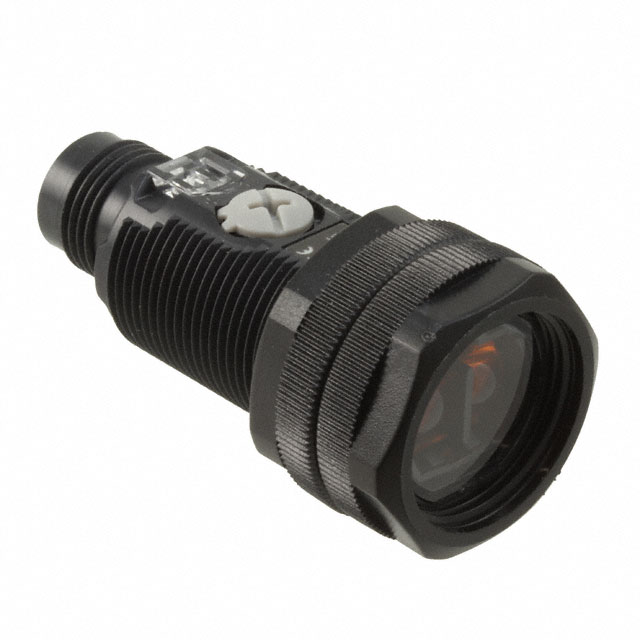

OMRON/欧姆龙 光电传感器 E3FA-VN21

E3FA-VN21概述

    E3FA/E3RA/E3FB/E3RB 系列光电传感器技术手册

    产品简介


    E3FA/E3RA/E3FB/E3RB系列光电传感器采用M18塑料或金属外壳设计,适用于多种工业自动化和机械制造场景。这些传感器具备通用性强、坚固耐用、高防护等级(IP67/IP69K)等特点,适合在恶劣环境下长期稳定工作。它们不仅适用于简单的对射、反射和漫反射检测,还可以通过P-opaque功能检测透明物体。此外,这些传感器还提供了背景抑制功能,以确保在复杂环境中的稳定检测效果。

    技术参数


    以下是E3FA/E3RA/E3FB/E3RB系列光电传感器的主要技术参数:
    | 参数 | 值 |

    | 检测距离 | 100 mm 至 500 mm / 0.1 m 至 2 m |
    | 光源类型 | 红色LED(624 nm),红外LED(850 nm) |
    | 供电电压 | 10 VDC 至 30 VDC |
    | 最大电流消耗 | 40 mA(发射端),25 mA(接收端) |
    | 输出类型 | NPN/PNP 开漏极输出 |
    | 最大负载电流 | 100 mA |
    | 响应时间 | 0.5 ms |
    | 工作温度范围 | -25°C 至 55°C |
    | 存储温度范围 | -30°C 至 70°C |
    | 防护等级 | IEC: IP67,DIN 40050-9: IP69K |
    | 震动耐受性 | 10 Hz 至 55 Hz, 1.5 mm双振幅,各方向2小时 |
    | 冲击耐受性 | 500 m/s², 各方向3次 |

    产品特点和优势


    1. 多功能检测能力:该系列传感器可支持多种检测方式,如对射、反射、漫反射和背景抑制,满足不同的检测需求。
    2. 高防护等级:IP67/IP69K防护等级使得这些传感器可以在极端环境下长期稳定工作。
    3. 易于安装:短身设计和快速安装选项使得传感器能够轻松集成到现有系统中。
    4. 高EMC保护和抗干扰性能:即使在高噪声环境中也能保持检测稳定性。
    5. LED指示灯:提供状态可见性,方便调试和维护。

    应用案例和使用建议


    应用案例:这些传感器广泛应用于自动化生产线上的物料检测、包装设备中的计数和定位、以及机器视觉系统中的对准检测等领域。例如,在食品加工行业,可以用于瓶子或罐头的检测和计数;在印刷行业,可以用于纸张或标签的位置调整。
    使用建议:
    - 在选择反射板时,应根据具体的应用环境和需求选择最适合的反射板型号。
    - 在安装过程中,尽量避免将传感器直接暴露于强光源下,以减少背景光的干扰。
    - 调整传感器的灵敏度时,应先了解目标物体的特性和所需的检测距离,以便进行精确设置。

    兼容性和支持


    这些光电传感器与大多数标准电气连接器兼容,并且可以与现有的控制系统无缝对接。此外,厂商提供了详细的技术支持文档和售后服务,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    问题1:传感器无法正常工作。
    解决方案:检查电源连接和接线是否正确,确认传感器和反射板之间的距离是否符合要求。
    问题2:检测不稳定。
    解决方案:调整传感器的灵敏度,排除背景光干扰,确保检测对象没有被污染或损坏。

    总结和推荐


    E3FA/E3RA/E3FB/E3RB系列光电传感器以其高可靠性、灵活性和广泛的适用性成为工业自动化领域的理想选择。它们在检测精度和稳定性方面表现出色,特别是在复杂多变的工业环境中。因此,我强烈推荐这些传感器用于各种自动化生产线和机械设备中。

E3FA-VN21参数

参数
感应距离 10mm~50mm(ADJ)
输出类型 NPN
响应时间 500μs
最小工作供电电压 10V
最大工作供电电压 30V
颜色感应 -
波长 -
感应方式 Reflective
光源 红色 LED
零件状态 在售
包装方式 散装

E3FA-VN21厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3FA-VN21数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 E3FA-VN21 E3FA-VN21数据手册

E3FA-VN21封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 108.9712 ¥ 911.9527
5+ $ 101.2586 ¥ 847.4076
10+ $ 98.385 ¥ 823.3598
25+ $ 94.9466 ¥ 794.5843
50+ $ 92.5931 ¥ 774.8883
100+ $ 90.4317 ¥ 756.8007
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 911.95
直接购买
加入购物车
