EE-SX460-P1

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Through-Beam 5mm Buffer,Open Collector 卡入式安装,按扣安装 30mm*11mm*18mm
供应商型号: EE-SX460-P1
供应商: 国内现货
标准整包数: 1

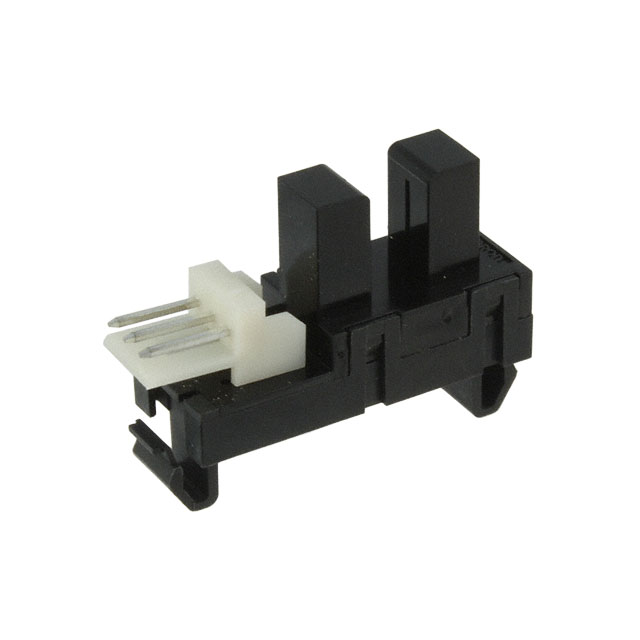

OMRON/欧姆龙 光电传感器 EE-SX460-P1

EE-SX460-P1概述

    # EE-SX460-P1 光微传感器(透射型)技术手册

    产品简介


    EE-SX460-P1是一款高分辨率光微传感器(透射型),适用于多种应用场合。其主要功能是通过检测物体遮挡光线来触发信号输出,可用于自动化控制系统、工业设备及安防监控等领域。

    技术参数


    绝对最大额定值
    - 工作温度:-20°C 至 75°C
    - 储存温度:-40°C 至 85°C
    - 功率供应电压:VCC 10 V
    - 输出电压:VOUT 28 V
    - 输出电流:IOUT 16 mA
    - 最大允许输出耗散功率:POUT 250 mW
    - 低电平输出电压:VOL 0.3 V(最大)
    - 高电平输出电压:VOH (VCC x 0.9) V(最小)
    - 响应频率:f 3 kHz(最小)
    电气和光学特性
    - 推荐连接器:Tyco Electronics AMP 171822-3、172142-3、OMRON EE-1005(带线束)
    - 输入端口:V(电源)、O(输出)、G(接地)
    - 槽宽:0.5 mm
    - 感应距离:d1 = 0±0.3 mm、d2 = 0±1.1 mm
    - 检测频率:3 kHz(最小)

    产品特点和优势


    EE-SX460-P1的主要特点是其可快速插拔的设计,能够适应0.8至1.6毫米厚度的面板安装。传感器具有高分辨率(槽宽为0.5 mm),可通过5 mm宽的缝隙进行感应。光电IC输出信号可以直接连接到CMOS和TTL接口,这使得它在多种电路中都能无缝集成。同时,它还支持Tyco Electronics AMP的EI系列连接器,增加了产品的通用性和适用性。

    应用案例和使用建议


    EE-SX460-P1可以广泛应用于需要高精度和可靠性的场合,如工厂自动化系统、智能门锁、自动售货机等。对于使用建议,建议在安装时确保传感器与面板之间的配合良好,避免出现过大的安装力。此外,如果需要拆卸传感器,建议使用螺丝刀或手动挤压方式,以免损坏传感器。

    兼容性和支持


    EE-SX460-P1支持与Tyco Electronics AMP的EI系列连接器兼容。厂商提供了详细的安装和拆卸指南,以及技术手册上的常见问题解答,以帮助用户更好地使用该产品。

    常见问题与解决方案


    1. 问题:传感器不工作
    - 解决方案:检查电源电压是否符合要求,确认连接器是否正确安装。
    2. 问题:输出信号不稳定
    - 解决方案:检查安装位置是否有干扰,确认感应距离是否合适。
    3. 问题:传感器无法拆卸
    - 解决方案:按照手册中的方法,使用螺丝刀或手动挤压方式小心拆卸。

    总结和推荐


    EE-SX460-P1凭借其高精度和可靠的设计,在众多应用场景中表现出色。其可快速插拔的设计和广泛的连接器兼容性使其在市场上具备较高的竞争力。如果您正在寻找一款高性能且易于集成的光微传感器,EE-SX460-P1将是您的理想选择。总体来说,我强烈推荐这款产品。

EE-SX460-P1参数

参数
感应方式 Through-Beam
输出类型 Buffer,Open Collector
波长 -
光源 -
感应距离 5mm
响应时间 -
最小工作供电电压 -
颜色感应 -
最大工作供电电压 -
长*宽*高 30mm*11mm*18mm
安装方式 卡入式安装,按扣安装
零件状态 在售
包装方式 散装,托盘

EE-SX460-P1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX460-P1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX460-P1 EE-SX460-P1数据手册

EE-SX460-P1封装设计

查看详情并下载
Symbol
Footprint
3D Model
