EE-SX670P-WR 1M

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, EE系列, PNP输出, 检测范围5 mm
供应商型号: OR1093-ND
供应商: Digi-Key
标准整包数: 1

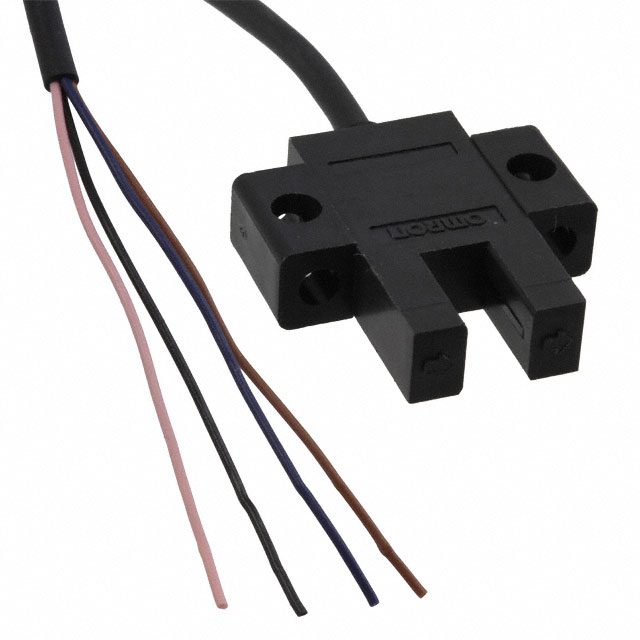

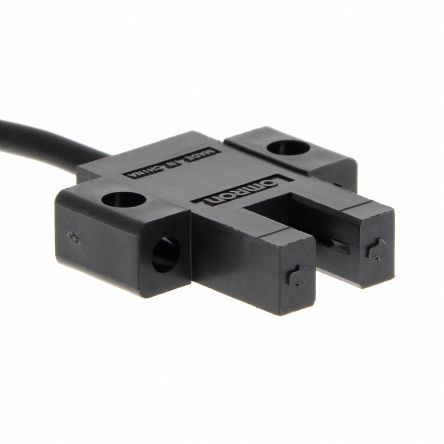

OMRON/欧姆龙 光电传感器 EE-SX670P-WR 1M

EE-SX670P-WR 1M概述


    产品简介


    电子元器件类型与主要功能:
    本产品为槽型光微传感器(非调制型),属于EE-SX47/67系列。该系列产品设计用于提供50至100mA的直接切换容量,具备高响应频率(最高可达1kHz)和宽操作电压范围(5到24VDC)。这些传感器可以实现暗通(Dark-ON)和亮通(Light-ON)两种操作模式的切换,并配备明亮指示灯以方便监控操作状态。
    应用领域:
    适用于各种工业自动化控制、机器人控制、装配线监测及安全防护等领域。

    技术参数


    - 工作原理:通过红外LED发射光线,当光线被遮挡时产生信号输出变化。
    - 响应频率:1kHz最小值,平均3kHz。
    - 输出配置:NPN和PNP两种输出配置,可根据需要选择暗通或亮通模式。
    - 供电电压:5至24VDC,±10%波动,最大纹波10%。
    - 电流消耗:最大12mA。
    - 保护电路:负载短路保护。
    - 工作温度范围:运行-25℃至+55℃,存储-30℃至+80℃。
    - 湿度范围:运行5%至85%,存储5%至95%(无冰冻或冷凝条件)。
    - 振动与冲击:振动耐受力达20-2,000Hz(峰值加速度100m/s²),冲击耐受力达500m/s²。

    产品特点和优势


    - 高可靠性:具有极高的响应频率和抗振动冲击能力,确保在恶劣环境中稳定运行。
    - 易操作性:配备了明亮的指示灯,便于用户快速了解传感器的工作状态。
    - 多种形状和型号选择:提供八种不同的外形尺寸,适应不同的安装需求。
    - 预装电缆:标准配置了柔性机器人电缆,减少布线难度,提升安装效率。

    应用案例和使用建议


    - 工业自动化控制:在装配线上用于检测物体的存在与否,特别是在连续生产线上保持高效的检测效率。
    - 机器人控制:可作为机器人手臂的接近传感器,帮助机器人进行精准的操作。
    - 安全防护:用于检测机器的安全门或防护罩的状态,确保在人进入危险区域时自动停机。
    使用建议:
    - 确保传感器正确安装,避免液体进入,以免造成内部损坏。
    - 在安装前阅读手册中的注意事项部分,特别是关于L终端(粉色电线)的处理,避免噪声干扰。
    - 定期检查传感器的工作状态,尤其是在严苛的工作环境下。

    兼容性和支持


    - 兼容性:该产品支持NPN和PNP两种输出配置,适合大多数控制器。同时,有多种型号和配件可供选择,以满足不同应用的需求。
    - 支持和服务:购买后可通过厂商官网获得详细的安装指南和技术支持,及时解决用户可能遇到的问题。

    常见问题与解决方案


    - Q1:如何判断传感器是否正常工作?
    - A1:检查传感器上的指示灯是否正常点亮或熄灭,如不正常则需检查电源连接及线路是否有故障。
    - Q2:如何防止噪声干扰?
    - A2:不要连接L终端到0V,使用EE-1001-1型号的连接器可将L终端和正极预先短接,以减少噪声影响。

    总结和推荐


    综合评价:
    EE-SX47/67系列槽型光微传感器以其高响应频率、宽工作电压范围、多重形状选择及灵活的输出配置,在工业自动化控制领域表现出色。特别适合于复杂环境下的高精度检测任务。
    推荐意见:
    鉴于其高可靠性和易操作性,强烈推荐使用EE-SX47/67系列槽型光微传感器。无论是工业生产线还是机器人控制系统,这款产品都能提供可靠的检测性能,确保系统运行的稳定性和安全性。

EE-SX670P-WR 1M参数

参数
颜色感应 -
感应方式 Through-Beam
输出类型 PNP
最小工作供电电压 5V
最大工作供电电压 24V
感应距离 5mm
光源 红外
响应时间 1ms
波长 940nm
长*宽*高 25.4mm*6.95mm*28.2mm
安装方式 底座安装
零件状态 在售
包装方式 散装

EE-SX670P-WR 1M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX670P-WR 1M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX670P-WR 1M EE-SX670P-WR 1M数据手册

EE-SX670P-WR 1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
