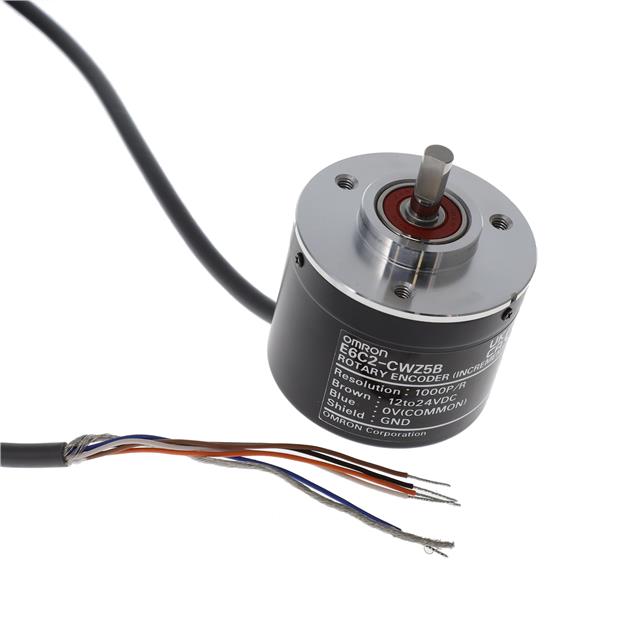

E6C2-CWZ5B 1000P/R 2M

产品分类: 图像传感器
厂牌: OMRON/欧姆龙
产品描述: Omron 编码器, 1000ppr, 6000rpm, 开路集极输出信号, 连续轴
供应商型号: 653-E6C2CWZ5B1000PR2
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 图像传感器 E6C2-CWZ5B 1000P/R 2M

E6C2-CWZ5B 1000P/R 2M概述

    CSME6C2-C DS E 6 2: Slim Incremental 50-mm-dia. Rotary Encoder

    1. 产品简介


    CSME6C2-C 是一款通用型增量式旋转编码器,外径为50毫米。它属于E6C2-C系列,广泛应用于各种工业自动化设备中。这款编码器以其高分辨率(最高可达2,000 ppr)和出色的环境适应能力(IP64防护等级)而著称,适用于多种严苛的工作环境。此外,它的安装方式多样,可以通过侧面或背面连接,提供了极大的灵活性。

    2. 技术参数


    - 电源电压:
    - 5到24 VDC
    - 12到24 VDC
    - 5到12 VDC
    - 5 VDC
    - 输出配置:
    - 开路集电极输出(NPN)
    - 开路集电极输出(PNP)
    - 电压输出(NPN)
    - 线驱动输出(RS-422A兼容)
    - 分辨率:
    - 可达2,000脉冲/转(具体根据型号不同)
    - 最大响应频率:
    - 100 kHz(线驱动输出型号)
    - 50 kHz(其他型号)
    - 相位差:
    - 输出之间相位差为90°±45°
    - 启动扭矩:
    - 最大值为10 mN·m
    - 工作环境温度范围:
    - 操作: -10°C 至 70°C
    - 存储: -25°C 至 85°C
    - 绝缘电阻:
    - 最小值为100 MΩ(500 VDC时)
    - 防护等级:
    - IP64
    - 连接方法:
    - 预接线模型(标准电缆长度为2米)

    3. 产品特点和优势


    CSME6C2-C 编码器的主要优势在于其高精度、广泛的工作电压范围和卓越的环境适应能力。它不仅能够满足严格的工业标准,还能在极端环境中稳定运行。其紧凑的设计使其易于集成到现有的系统中,同时提供多种输出配置以满足不同的应用需求。

    4. 应用案例和使用建议


    应用案例: 该编码器广泛应用于机械手、自动控制系统、精密测量设备和机器人等领域。例如,在一个需要精确角度控制的机械手中,CSME6C2-C可以提供高分辨率的位置反馈,从而确保设备的精准操作。
    使用建议:
    1. 安装位置选择: 确保编码器安装在无振动、无尘且温度稳定的环境中。
    2. 电源连接: 确认正确的电源连接顺序,避免因电源接入顺序不当而导致误动作。
    3. 电缆管理: 在延长电缆长度时,确保电缆符合推荐标准,以避免信号延迟和噪声干扰。

    5. 兼容性和支持


    兼容性: CSME6C2-C 编码器支持多种标准接口,如开路集电极输出和线驱动输出,可以与市面上常见的控制器和其他设备轻松连接。
    支持和服务: 厂商提供详尽的技术文档和支持服务,涵盖安装、调试及维护等方面。用户可访问 OMRON 官方网站获取更多技术支持和资料。

    6. 常见问题与解决方案


    1. 问题: 编码器在启动时出现误动作。
    - 解决方案: 确保在启动编码器之前等待至少0.1秒,以避免因电源波动导致的误动作。

    2. 问题: 输出信号异常,不稳定。
    - 解决方案: 检查电缆连接是否正确,确保使用符合推荐标准的电缆。

    7. 总结和推荐


    综上所述,CSME6C2-C 编码器以其高精度、广泛的适用范围和优秀的环境适应能力,成为市场上极具竞争力的产品之一。无论是在机械自动化还是精密测量领域,其稳定可靠的表现都使得该产品成为众多工程师的首选。强烈推荐此款编码器用于需要高精度角度测量的应用场景。

E6C2-CWZ5B 1000P/R 2M参数

参数
像素大小 -
像素阵列 -
颜色感应 -
每秒帧数 -
最大工作供电电压 24V
最小工作供电电压 12V
长*宽*高 51.6mm(长度)*66.59mm(高度)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

E6C2-CWZ5B 1000P/R 2M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E6C2-CWZ5B 1000P/R 2M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 图像传感器 OMRON/欧姆龙 E6C2-CWZ5B 1000P/R 2M E6C2-CWZ5B 1000P/R 2M数据手册

E6C2-CWZ5B 1000P/R 2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
