2864095

产品分类: 图像传感器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 信号调理器, MINI MCR 系列, 电阻输入, DIN 卡轨安装
供应商型号: Q-2864095
供应商: 国内现货
标准整包数: 1

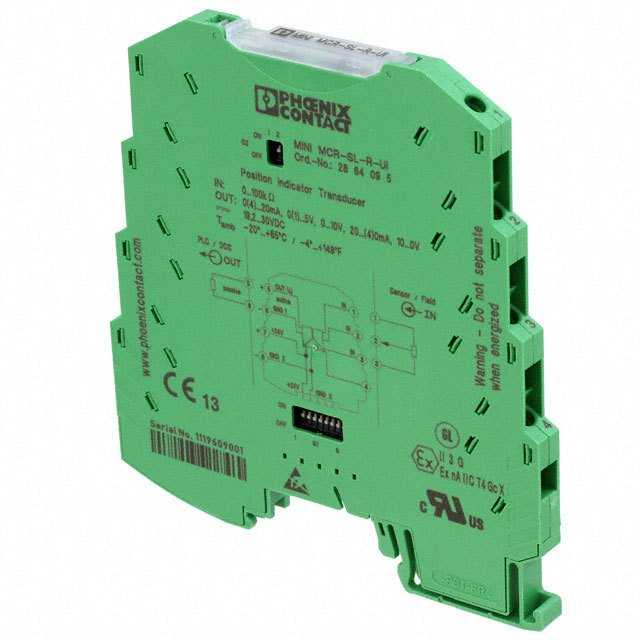

PHOENIX CONTACT 图像传感器 2864095

2864095概述


    产品简介


    MINI MCR-SL-R-UI:
    - 类型:电阻/电位计转换器
    - 主要功能:将电位计位置转换为标准模拟信号(如0至100%的百分比表示)
    - 应用领域:广泛应用于自动化控制系统,如定位平台、控制器系统等。

    技术参数


    - 输入范围:100 Ω 至 100 kΩ
    - 参考电压源:小于 3.6 V
    - 输出信号:
    - 电压输出:0 V 至 5 V 或 0 V 至 10 V
    - 电流输出:0 mA 至 20 mA
    - 最大输出电压:12.5 V
    - 非负载电压:约 12.5 V
    - 最大输出电流:23 mA
    - 短路电流:约 10 mA
    - 供电电压范围:19.2 V DC 至 30 V DC
    - 典型电流消耗:小于 25 mA
    - 电源消耗:小于 500 mW
    - 最大传输误差:小于 0.2%
    - 最大温度系数:小于 0.02%/K
    - 响应时间(10-90%):小于 30 ms
    - 绝缘等级:符合 EN 61010 标准
    - 浪涌电压类别:II 类
    - 防护等级:IP20
    - 操作温度范围:-20 °C 至 65 °C
    - 存储/运输温度范围:-40 °C 至 85 °C

    产品特点和优势


    - 可配置性:通过 DIP 开关配置输出信号范围、自动检测电位计故障等。
    - 安全性:具有防爆认证(Ex Zone 2),适用于潜在爆炸区域。
    - 安装简便:提供螺丝连接和弹簧夹连接两种方式,适合不同安装需求。
    - 灵活性:通过 Teach-In 功能可调整电位计范围,适应不同应用场景。

    应用案例和使用建议


    案例:
    - 在一个位置控制系统中,MINI MCR-SL-R-UI 将电位计的位置转化为标准模拟信号(0-100%),用于控制平台的升降运动。图 8 展示了一个具体的连接示例,其中电位计连接到电机上,电机根据电位计的反馈调节平台的高度。
    使用建议:
    - 确保电位计的工作范围设定正确,可以利用 Teach-In 功能进行调整。
    - 在极端温度环境下使用时,应注意温度对输出信号的影响。
    - 检查并确认所有接线都按照手册中的指导进行连接,避免因不当接线导致设备损坏。

    兼容性和支持


    - 兼容性:适用于各种 DIN 铁轨安装的标准模块,支持螺丝和弹簧夹连接方式。
    - 支持和服务:Phoenix Contact 提供详尽的文档和安装指南,确保用户能够正确安装和配置设备。如有任何疑问,可通过官网联系技术支持。

    常见问题与解决方案


    | 问题 | 解决方法 |

    | 输出信号不稳定 | 检查供电电压是否在允许范围内,确认所有接线连接良好。 |
    | 设备无法正常工作 | 确认电位计和设备连接正确,检查供电电压是否稳定。 |
    | 模块无法识别 | 重新配置 DIP 开关,确保正确设置。 |

    总结和推荐


    总结:
    MINI MCR-SL-R-UI 是一款高度集成、易于配置且具有良好兼容性的电阻/电位计转换器。它具备出色的稳定性和抗干扰能力,能够在广泛的工业环境中可靠运行。通过 Teach-In 功能,用户可以根据具体应用灵活调整电位计范围。
    推荐:
    强烈推荐 MINI MCR-SL-R-UI 用于需要高精度模拟信号转换的应用场合。无论是工业自动化还是其他需要精准测量的应用领域,这款转换器都能提供卓越的性能和支持。对于需要在潜在爆炸环境中使用的产品,它的防爆认证使其成为理想的选择。

2864095参数

参数
每秒帧数 -
最大工作供电电压 -
最小工作供电电压 -
像素大小 -
像素阵列 -
颜色感应 -
长*宽*高 101.6mm*6.2mm*93.1mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售

2864095厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2864095数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 图像传感器 PHOENIX CONTACT 2864095 2864095数据手册

2864095封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1317.2587
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1317.25
