XF3M-2015-1B

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 20pin 自然色 2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm 贴片安装 14.1mm(长度)*6.4mm(高度)
供应商型号: XF3M-2015-1B
供应商: 国内现货
标准整包数: 100

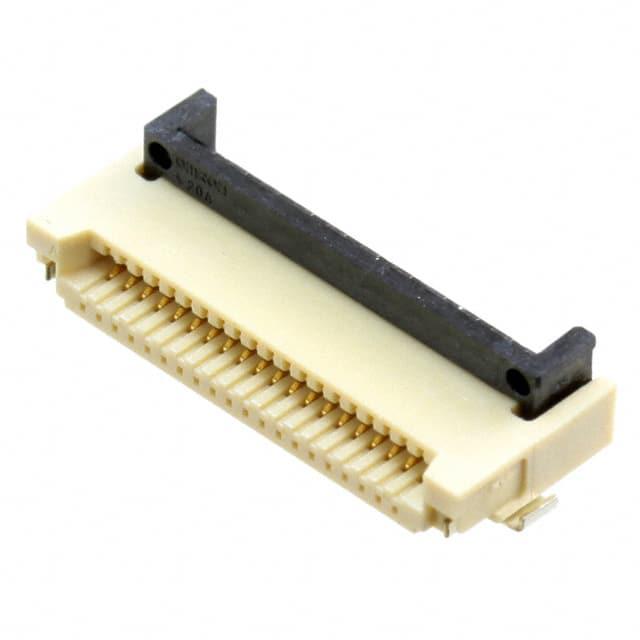

OMRON/欧姆龙 FFC/FPC连接器 XF3M-2015-1B

XF3M-2015-1B概述

    XF3M Rotary Backlock Connector 技术手册

    产品简介


    XF3M Rotary Backlock Connector 是一种专为柔性印刷电路板(FPC)和柔性扁平电缆(FFC)设计的连接器。该系列连接器具备多种配置,包括不同间距(0.5mm 和 1.0mm)、接触方式(双侧和上侧)和镀层材料(金镀层和锡镀层)。XF3M 连接器旨在提高 FPC/FFC 电缆的插入性,确保可靠的连接并提供稳固的感觉。该系列产品广泛应用于各种电子设备和系统中,特别是在需要高密度和可靠连接的应用领域。

    技术参数


    - 额定电流:0.5A AC/DC
    - 额定电压:50V AC/DC
    - 接触电阻:最大50mΩ(在20mV DC最大值,100mA最大值)
    - 绝缘电阻:最小100MΩ(在250V DC)
    - 耐压:250V AC 1分钟(泄漏电流:最大1mA)
    - 插入耐久性:
    - 金镀层:20次
    - 锡镀层:10次
    - 工作温度范围:−30°C 到 85°C(无霜冻或冷凝现象)
    - 适用FPC/FFC厚度:0.3mm
    - 环保认证:符合无卤素标准(Br和Cl的最大含量分别为900ppm和1,500ppm),符合RoHS标准

    产品特点和优势


    1. 双侧和上侧接触:提供了灵活的安装选项,可以满足不同的设计需求。
    2. 多型号选择:提供不同间距和接触数的型号,以适应不同的应用需求。
    3. 金镀层和锡镀层:提供更长的使用寿命和更好的导电性能。
    4. 稳固的锁定机制:提供“Sure Lock”感觉,确保连接的可靠性。
    5. 环境友好:符合无卤素和RoHS标准,环保安全。

    应用案例和使用建议


    XF3M 连接器适用于需要高密度和可靠连接的场合,例如:
    - 手机和平板电脑中的内部连接
    - 可穿戴设备
    - 智能家电
    - 医疗设备
    使用建议:
    - 在安装时确保FPC/FFC的插入方向正确。
    - 使用配套的工具来确保连接的牢固性和准确性。
    - 定期检查连接器的状态,确保没有磨损或损坏。

    兼容性和支持


    XF3M 连接器与其他标准FPC/FFC电缆兼容,可以轻松集成到现有的设计中。厂商提供详细的技术支持和维护服务,包括在线帮助文档、电话技术支持和上门维修服务。

    常见问题与解决方案


    1. 问题:连接器无法正常插入FPC/FFC电缆
    - 解决方案:确保FPC/FFC电缆的插入方向正确,检查连接器是否有异物阻塞。
    2. 问题:连接器接触不良
    - 解决方案:检查连接器是否有磨损或损坏,重新插拔连接器,确保接触良好。
    3. 问题:连接器温度过高
    - 解决方案:检查连接器的使用环境是否符合规格要求,避免过热使用。

    总结和推荐


    XF3M Rotary Backlock Connector 提供了高密度、可靠性和灵活性的完美结合。它的多种配置和优秀的性能使其成为众多应用的理想选择。如果您的项目需要一个坚固且高效的FPC/FFC连接解决方案,强烈推荐使用XF3M连接器。

XF3M-2015-1B参数

参数
间距 500μm
外壳颜色 自然色
连接器/触头类型 底部
板上高度 2mm
扁平柔性类型 FFC,FPC
端接 焊盘
额定电流 500mA
针脚数 20pin
触头镀层
长*宽*高 14.1mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

XF3M-2015-1B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M-2015-1B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M-2015-1B XF3M-2015-1B数据手册

XF3M-2015-1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
